Model studio cs - автоматичне формування і випуск специфікацій і табличних документів
Model Studio CS автоматично формує і готує для друку широкий набір специфікацій і табличних документів, таких як замовна специфікація, специфікація обладнання, виробів і матеріалів по галузевим стандартам, відомість трубопроводів, експлікація устаткування (перелік обладнання), звіти про колізії та інші документи, необхідні при проектуванні і випуску проектно-кошторисної документації.
експлікація обладнання
Експлікація обладнання генерується автоматично Model Studio CS. Простановка позицій виконується автоматично наскрізним способом з можливістю змінити спосіб нумерації або проставити вручну. Після автоматичної проставляння користувач може змінити позиції вручну і відредагувати таблицю. Крім того, інженер може вказати обладнання, яке слід або не слід включати в експлікацію. Це особливо важливо при виконанні проектів реконструкції.

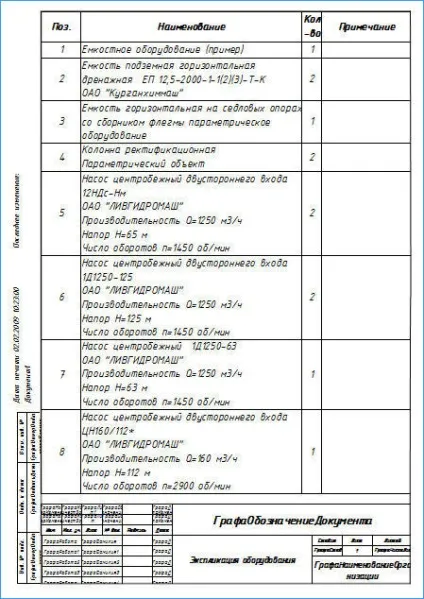

На ілюстрації наведено приклад оформлення експлікації в форматі Microsoft Word виконаний автоматично за допомогою стандартних налаштувань програми.
Експлікація часто розміщується безпосередньо на кресленні, тому в стандартну поставку включена настройка для виведення таблиці на креслення в середовищі Autodesk AutoCAD.

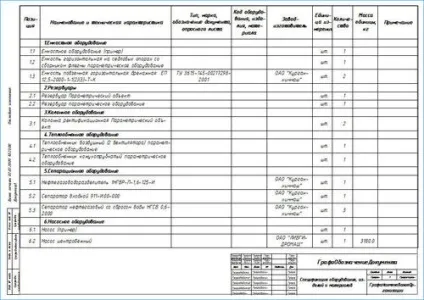

Специфікація обладнання, виробів і матеріалів (замовна специфікація)
Автоматично складаються специфікації, експлікації та відомості, включені в комплект поставки Model Studio CS. Крім того, користувачеві надана можливість самостійно додавати і редагувати форми табличних документів. Ці документи будуть автоматично заповнюватися зі збереженням в форматах MS Word, MS Excel, Rich Text Format (RTF) і безпосередньо на кресленні AutoCAD.
Форма, порядок сортування і інші особливості заповнення можуть бути змінені за бажанням замовника.
відомість трубопроводів
Відомість трубопроводів формується автоматично на підставі тривимірної моделі. На ілюстрації наведено приклад таблиці, що входить в стандартну поставку. Для зручності проектувальників в поле Примітки заповнюються позиції замовленої специфікації обладнання, виробів і матеріалів.
Інші таблиці стандартної поставки
У стандартну поставку Model Studio CS Трубопроводи входять не тільки згадані вище табличні документи, а й інші.
Додаткові різновиди специфікацій і допоміжні документи, включені в стандартну поставку, значно спрощують роботу проектувальника і покращують інформативність проектів для замовника.

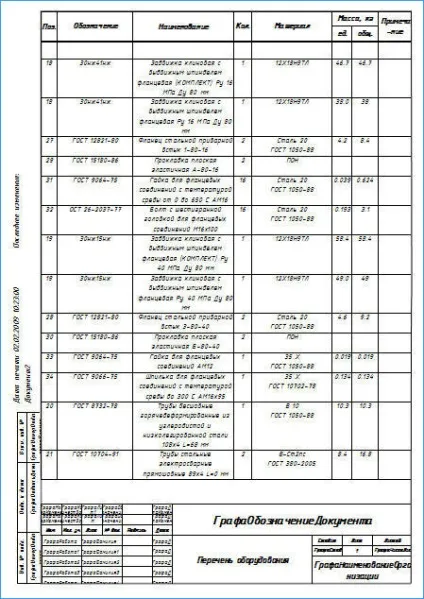

На ілюстрації наведено приклад галузевої специфікації, де в поле Позиція наведені значення позицій з замовленої специфікації.
можливості
- тривимірне проектування
- Перевірка інженерних рішень на колізії
- Модель для розрахунку
- Автоматична генерація креслень планів, видів і розрізів
- Автоматичне формування і випуск специфікацій і табличних документів
- Розрахунок міцності трубопроводів
- Інтеграція з суміжними спеціальностями
- Робота з готовою базою обладнання
- Гідравлічні розрахунки трубопроводів
