Всім привіт, ось хочу поділитися ідеєю, яка мене колись в темному будинку відвідала, чому в темному? Тому що доводилося сидіти без світла близько чотирьох діб через проблеми на підстанції.

Суть ідеї вважає в тому, щоб зібрати робочу турбіну і при цьому затратити мінімум часу / ресурсів буквально з нічого.

Був у мене вентилятор 80-ка дохлий запускався але «ДЛМГ» чомусь ... Взяв крильчатку в руки і давай крутити її. Ну і власне так і прийшла ідея створення першої турбіни, монстра з пляшки.

На фото показано з чого складається, щуп якось потрапив до рук випадково, але форсунка вийшла з нього нормальна.

З такої конструкції можна було витягти 200-300 (410 при КЗ) міліампер і 4.5-5 Вольт в навантаженні (близько 1 вата).

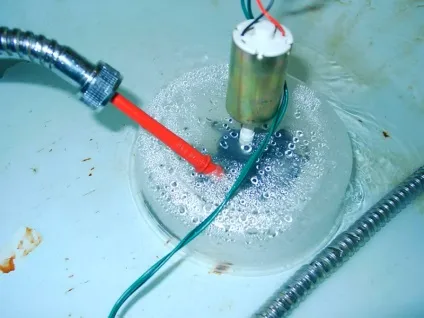

Потім вирішив замінити корпус, а то пляшка була досить гучною, шуму стало трохи менше але ват не додалося, потім двигун помер після купання. Та й на краще ... тому, що я дізнався, що від старих принтерів можна витягти непоганий генератор тільки змінного струму - так званий кроковий двигун.

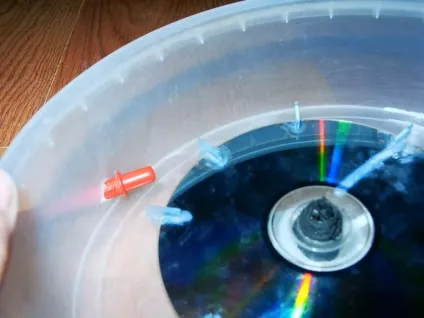

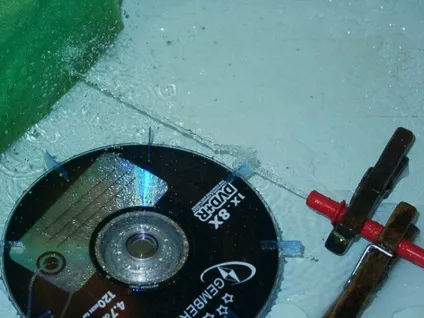

Крильчатку зібрав з CD диска і лопаток з пластикової пляшки складених в двоє і склеєних супер клеєм.

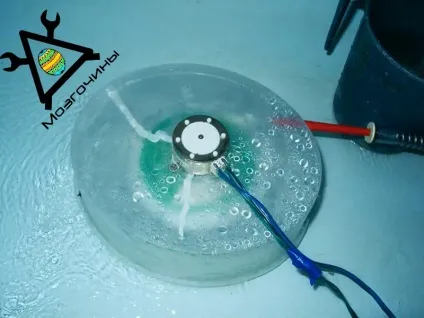

Стоп кадр для поняття принципу дії турбіни, Вода «б'є» по лопаті, змушуючи її обертатися ...

Стара розбилася, зібрав таку ж крильчатку:

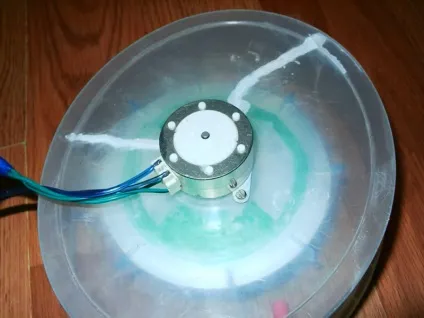

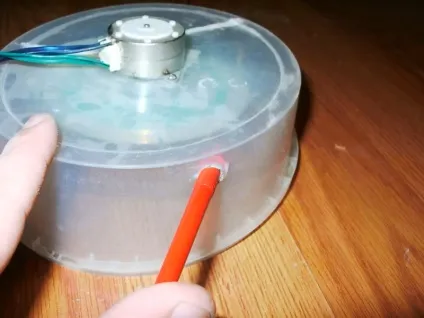

Крильчатку з CD-диска посадив на вал кроковиках. Використання кроковиках дало більше ват ніж коллекторнік. крім того і довговічніше кроковиках тому, що у них немає щіток ... єдине - кроковиках видавав змінну напругу і двома котушками, що є добре, можна підсумувати напруга або підсумовувати силу струму яку виробляла турбіна, можна через трансформатор підвищувати або знижувати, як душа забажає. З однієї котушки я міг взяти стільки ж ват, скільки і давав минулий варіант.

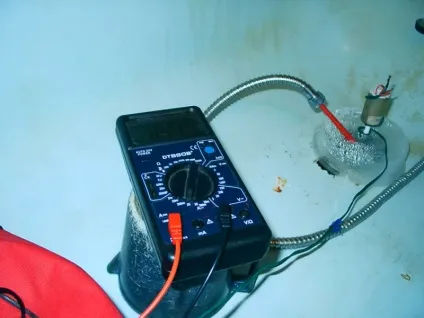

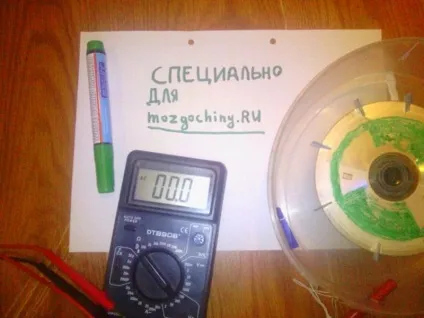

Дані такі: струм при КЗ був 0.4-0.45 А на котушці і по 9-10 вольт тобто я міг добути 15-20 вольт і струм при цьому 0.4 А тоесть 6 ват (в теорії)

Фільтр збирав за такою схемою:

Нова крильчатка додала кілька міліньютон / метрів але обороти зменшилися небагато.

Ах да у кроковиках є великий недолік - залипання, тобто на малих обертах турбіна просто вставала (то просто крутилася дуже повільно) іноді, коли був слабкий напір води, взагалі було неможливо взяти ні вата «з крана».

Води, дана форсунка з щупа, тягнула 200 л / год. Тиск в тестованому крані 1-1.5 кгс / см2 (1-1.5 Атм). Я особисто на воду лічильник не маю просто поекспериментував і все.

Потім була ще одна ідея турбіни, але теж не позбавленої недоліків:

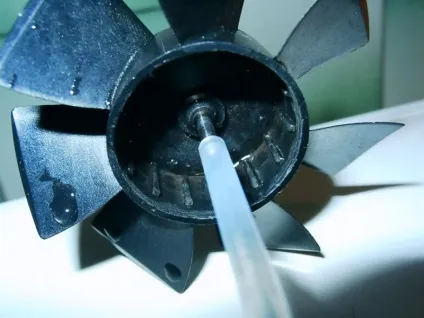

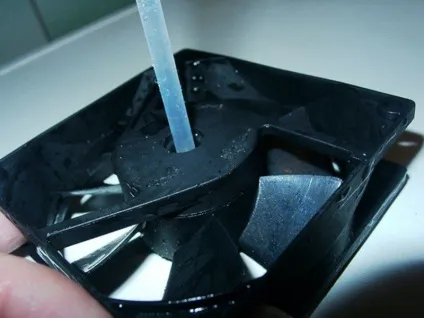

Гелева ручка служить передавальним валом. З іншого боку повинен бути закріплений вал вашого двигуна.

Зараз зібрав ще кілька моделей крильчаток але тестувати немає бажання / часу.
