Міні-автомобіль своїми руками - пристрій, своїми руками - як зробити самому
Раму автомобіля зварили з металевого профілю квадратного перетину. Розміри підбирали дослідним шляхом, щоб по ширині вона не виступала за габарити переднього (7) і заднього мостів (5), які взяли від зернонавантажувача. На рамі наварили кріплення для перекидаються знімного кузова. Замість нього в разі потреби ставимо 200-літрову бочку для підвозу води.
На передній міст встановили рульовий механізм від ГАЗ-51 (6)
У мотоцикла ІЖ Юпітер-5 запозичили двигун (1), так як він має напівавтоматичну КПП. Управління системою важелів вивели на передню панель до рульової колонки. Щоб двигун не перегрівався під час роботи, використовували електровентилятор на 12 В (2), направивши потік повітря на ребра циліндра.
Повітряний фільтр взяли від самохідного шасі Т-16 (3). На рамі встановили реверс, редуктор (4)
Наш міні-автомобіль на 1 -й передачі розвиває швидкість 3 км / год, на 4-й - 20 км / ч. Швидкісний режим можна змінити, змінюючи зірочки - провідну і на реверс-редукторі. Передача від двигуна на задній міст ланцюгова (9)
До двигуна прикрутили вихлопну трубу (8) Також для більшої безпеки на задній міст закріпили ручне гальмо (10). Підключили фари.
Так з підручних деталей зібрали досить економічний автомобіль, адже мотоциклетному двигуну багато бензину не треба.

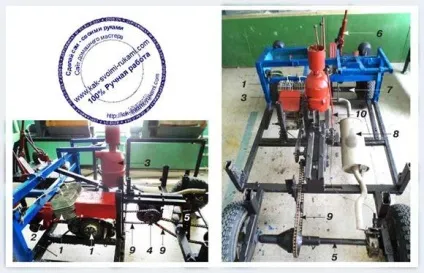

Міні автомобіль - пристрій на фото
При заміні зірочки для збільшення швидкості тягове зусилля зменшиться.
Міні-мотоцикл своїми руками
З відповідні запчастини, БЕЗ діла валяються В ГАРАЖІ, МИХАЙЛО КОРОЛЕНКО ІЗ СЕЛИЩА Ямне МОГИЛЕВСЬКОЇ ОБЛАСТІ змайстрував МОТОЦИКЛ, НА ЯКОМУ кататися ЙОГО СИНИ.

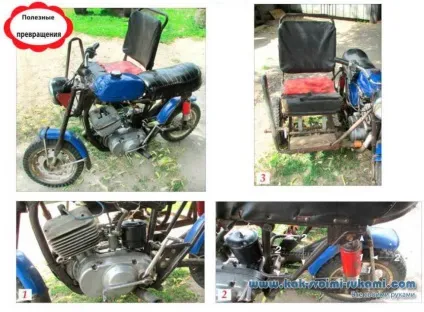

Для збірки міні-байка Михайло запозичив у мотоцикла «Мінськ» двигун (фото 1), бензобак, сидіння, фару, кермо, задні амортизатори, вихлопну трубу, ланцюг і раму. Колеса і передню вилку - від мопеда «Дельта».
Раму, на яку встановлюються всі деталі, трохи переробив: задню частину вкоротив, обрізавши ножівкою по металу (фото 2, п. 1)
Використовуючи зварювальний апарат та відповідні по діаметру металеві трубки, приварив ребра жорсткості для запобігання деформації рами (2).
Таким же чином зварив і каркас для сидіння пасажирської коляски, взятого від легкового автомобіля. Змайстрував підніжку (фото 3)
Міні-байк працює на бензині і пересувається зі швидкістю 40 км / ч.
Діти дуже задоволені!
