Мікрохвильова терапія - лікування електрикою

Мікрохвильова терапія - застосування з лікувальною метою надвисокочастотних коливань (СВЧ) (число коливань досягає мільярдів герц). При цьому користуються хвилями довжиною 10-1 см (сантиметрові хвилі - СМВ) і довжиною 100-10 см (дециметрові хвилі - ДМВ).

Електромагнітні хвилі надвисокої частоти за допомогою спеціального випромінювача направляють на ділянку тіла хворого; вони проникають в нього на глибину 4-5 см. Відносно невелика глибина проникнення в тканини пояснюється тим, що електромагнітні хвилі такої довжини в значній мірі відбиваються від шкіри і поверхонь розділу різних середовищ організму, не досягаючи глибоко залягають органів і тканин.

Шкіра і підшкірна клітковина слабо поглинають енергію НВЧ хвиль, а тому мало нагріваються. Найбільш інтенсивно енергія СВЧ поглинається тканинами і середовищами, багатими водою. Дециметрові хвилі проникають глибше сантиметрових і рівномірніше поширюються в тканинах.

Фізіологічна дія

Під впливом поглинання енергії НВЧ коливань в тканинах виникає тепло. Як і при інших видах високочастотних коливань, при мікрохвильової терапії проявляється не тільки теплове, а й нетепловое (осциляторний) дію, що залежить від частоти коливань.

Під впливом утворюється тепла прискорюється потік крові і лімфи. СВЧ коливання сприяють підвищенню обміну, посилення діяльності ретикулоендотеліальної системи, знижують чутливість нервових закінчень. Болезаспокійливу дію коливань СВЧ більш виражено, ніж при індуктотермії та електричному полі УВЧ.

Для лікування СМВ використовують апарати, які генерують частоту коливань 2375 МГц (довжина хвилі 12,6 м), ЛУЧ-58 (стаціонарний, вихідна потужність 150 Вт) і ЛУЧ-2 (переносний, вихідна потужність 25 Вт).

В основі пристрою апарату ЛУЧ-58 (рис. 37) лежить використання магнетрона - спеціальної лампи для генерування надвисоких частот. На магнетрон подають випрямлена кенотрон висока напруга, досягає 3000 В.

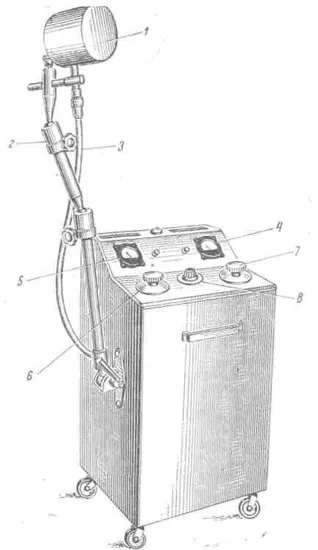

Мал. 37. Апарат для лікування сантиметровими хвилями ПРОМІНЬ-58.
1 - випромінювач; 2 - колінчастий держатель випромінювача; 3 - коаксіальний провід-ватметр; 5 - вольтметр; 6 - компенсатор напруги; 7 - ручка регулятор »потужності; 8 - ручка процедурних годин.

На лівій боковій стінці апарату знаходиться колінчастий тримач з укріпленим на його кінці випромінювачем. Всередині металевого каркаса апарату змонтовані блок живлення, високочастотний блок і система автоматики. На панелі управління (рис. 38) розташовані контрольні прилади, ручки управління, сигнальні лампочки і сигнальні годинник.

Зліва, вгорі, поміщений вольтметр, праворуч - ватметр, показання якого відповідають потужності, що віддається апаратом. На шкалі ватметра на розподілі 150 Вт нанесена кольорова риса, за яку стрілка приладу не повинна переходити. Між приладами знаходяться дві сигнальні лампочки: ліва зелена, яка вказує при загорянні на можливість включення високої напруги, і права червона, при загорянні яка вказує на наявність високої напруги і поява СВЧ коливань.

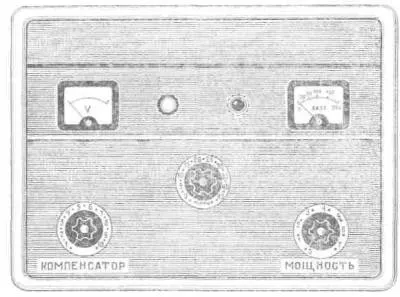

Мал. 38. Схема панелі управління апарату ЛУЧ-58.

На панелі зліва внизу розташований компенсатор напруги. При перекладі його ручки на перший розподіл в апарат подається напруга з міської мережі і починає працювати вентилятор, що охолоджує магнетрон. Стрілка вольтметра повинна бути доведена до середини червоного сектора його шкали.

На панелі справа знаходиться ручка регулювання потужності. При перекладі її на перший розподіл висока напруга подають на магнетрон. При подальшому переміщенні ручки збільшують вихідну потужність апарату. У центрі панелі розташовані процедурні годинник. Після закінчення встановленого часу вони автоматично вимикають високу напругу. Якщо процедурні годинник не включені, СВЧ коливання не з'являються.

Коливання до випромінювача підводять за допомогою спеціального (коаксіального) кабелю. До апарату включені змінні випромінювачі різної форми і різного діаметру, відкритий кінець яких покритий полістероловой платівкою, вільно пропускає НВЧ коливання (рис. 39).

Мал. 39. Комплект випромінювачів до апарату ЛУЧ-58.

Апарат ПРОМІНЬ-2 з менш потужним магнетроном, ніж апарат ПРОМІНЬ-58. Управління цим апаратом подібно управління апаратом ПРОМІНЬ-58, але в ньому є для напруги мережі і вихідної потужності один вимірювальний прилад з перехідним перемикачем. До нього теж включені випромінювачі особливого пристрою і менших розмірів.

Для лікування дециметровими хвилями використовують апарат Хвиля-2 (частота коливань 460 ± 1% МГц, довжина хвилі 65 см, максимальна вихідна потужність 100 + 10 Вт). Цей апарат оснащений вимірювачем вихідної потужності і оснащений автоматикою, що полегшує управління ним і забезпечує послідовність правильного включення вихідної потужності. До апарату включені змінні випромінювачі.

Техніка і методика проведення процедур

При впливі СМВ і ДМВ хворому надають зручне положення, ділянку тіла, що підлягає впливу, оголюють. На кінці шарнірного власника закріплюють необхідний випромінювач, встановлюючи його на відстані 5-10 см від що підлягає впливу ділянки тіла.

Після розміщення випромінювача на місці впливу встановлюють процедурні годинник на вказане лікарем час і включають апарат. Ручку компенсатора переводять на 1-е поділ, що веде до включення апарату в мережу; починає працювати і вентилятор, видаючи невеликий шум. Користуючись ручкою компенсатора, домагаються встановлення стрілки вольтметра на червоному секторі шкали. Через хвилину повинна спалахнути лампочка на панелі апарату. Ручку потужності ставлять перший розподіл; при цьому включається висока напруга. Коли з'являються СВЧ-коливання, 'загоряється червона лампочка на панелі, стрілка ваттметра відхиляється, встановлюючи на розподілі 20-30 Вт.

Розрізняють три дозування: малу (стрілка ваттметра на 20-40 Вт, хворий середню (стрілка ваттметра на 40-50 Вт, хворий відчуває легке, приємне тепло); інтенсивну (стрілка ваттметра на 60-70 Вт, хворий відчуває виразне тепло).
Тривалість процедури 10-30 хв. Після закінчення часу, встановленого на процедурних годинах, автоматично розривається ланцюг живлення проміжного реле, і висока напруга вимикається. Після цього ручки управління переводять у вихідне положення. Якщо для лікування є наступний хворий, ручку компенсатора напруги залишають включеною.

Показання та протипоказання до мікрохвильової терапії

Показання: захворювання суглобів, захворювання периферичних нервів - невралгії, неврити, радикуліти, гострі гнійні запалення шкіри і її придатків (в слабких дозах), синусити (при вільному відтоку гною).

Мал. 43. Вплив сантиметровими хвилями па область плечового суглоба за допомогою випромінювача до апарату ЛУЧ-58.

Протипоказання: злоякісні новоутворення, схильність до кровотечі, вагітність, декомпенсовані пороки серця, гіпертонічна хвороба ПБ і III стадій.

Деякі приватні методики мікрохвильової терапії

Вплив на область плечового суглоба

Хворий сидить. Над суглобом встановлюють випромінювач середнього діаметра на відстані 5-7 см від поверхні шкіри. Інтенсивність впливу мала або середня. Процедури проводять щодня або через день, тривалість 10-20 хв. На курс лікування призначають до 12 процедур (рис. 43).

Вплив на попереково-крижовий відділ хребта

Хворий лежить на животі. Над відповідною частиною хребта встановлюють прямокутної форми випромінювач на відстані 5-7 см від поверхні шкіри. Інтенсивність впливу середня або мала. Процедури тривалістю 10-18 хв проводять через день або щодня. На курс лікування призначають від 3-4 до 10 процедур.
