Методи нарізки зубів циліндричних прямозубих шестерень, ооо квадро
Тут Ви можете познайомитися з нашими можливостями по нарізці на замовлення зубів шестерень, зірочок і шліців.
Прямозубиє зубчасті колеса
Циліндричні прямозубі зубчасті колеса є найбільш розповсюдженим різновидом зубчастих коліс.
Перевагами прямозубих шестерень є:
- взаємозамінність (відтворення кутів нахилу існуючої відповідної косозубой шестерні високоточного механізму при виготовленні без креслення (виготовлення шестерні за зразком) представляє вже відомі труднощі);
- простота виготовлення (в ремонтному варіанті нарізка зубів прямозубой шестерні може відносно легко проводитися навіть на універсальному обладнанні);
- а значить і відносно невисока вартість.
Класифікація способів нарізки зубів прямозубих шестерень
Як відомо, існують 2 групи способів нарізки зубів:
- метод копіювання. Він полягає в нарізці зубів профільним (модульним) інструментом, що має профіль западини між зубами. Після прорізання кожної западини заготівля повертається на величину кутового кроку зубів шестерні. Використовуються, наприклад:
- дискові модульні фрези
;
- пальцеві модульні фрези
;
.
Метод простий, однак має свої недоліки. Наприклад, очевидно, що профіль западини сильно змінюється в залежності від розміру нарізати прямозубой шестерні. а значить, доводиться підтримувати великий парк інструменту навіть для нарізки зубів одного модуля (одного «розміру» зубів). Тому на нашому підприємстві майже завжди використовується другий метод;
- метод обкатки. Сутність цього методу нарізки зубів полягає в переривчастому або безперервному відтворенні інструментом і заготівлею процесу зачеплення зубів прямозубих зубчастих коліс тим чи іншим способом. При цьому у взаємному переміщенні інструменту і заготовки огинає всіх положень інструменту утворює евольвентний профіль нарізається зуба. Нарізка зубів циліндричної прямозубой шестерні може, наприклад, здійснюватися:
- долбяком
;
;

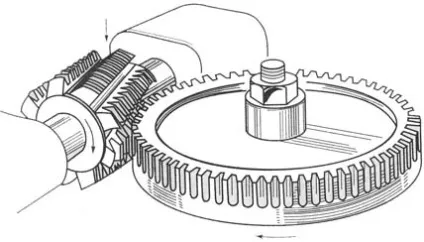

- черв'ячної фрезою
.
Цей метод нарізки зубів більш продуктивний, забезпечує більш високі точність і чистоту поверхні, дозволяє використовувати один інструмент для нарізки прямозубих шестерень різних діаметрів і легко здійснювати коригування зубчастих з'єднань, виключаючи підрізування ніжки зуба при нарізці зубів шестерень невеликих діаметрів.
Нарізка зубів у нас
Наше підприємство займається виготовленням шестерень і зірочок на замовлення в Харкові вже майже чверть століття. Ми виробляємо нарізку зубів не тільки циліндричних прямозубих зубчастих коліс, але і коліс інших типів:
циліндричних косозубих шестерень;
конічних коліс з прямим зубом;
конічних шестерень з круговим зубом;
а так же зірочок і шліцьових з'єднань по кресленнях Замовника або за зразками.
