Сьогодні, ми з вами, почнемо знайомитися з азами маршрутизації. Питання маршрутизації будуть розглядатися як в загальному плані, так і стосовно до пристроїв фірми Cisco. У даній статті ми поговоримо про маршрутизації між різними мережами, безпосередньо підключеними до інтерфейсів маршрутизатора.

Подивимося, як це відбувається на конкретному прикладі. Відкриємо гаряче улюблений нами Cisco Packet Tracer і зберемо в ньому наступну мережу:

Маршрутизатор пов'язує дві мережі між собою

Router (config) #interface fastEthernet 0/0

Router (config-if) #ip address 192.168.1.1 255.255.255.0

Router (config) #interface fastEthernet 0/1

Router (config-if) #ip address 10.10.10.1 255.0.0.0

Router (config - if) # no shutdown

Після того як ви застосували дані команди команди, вийдіть з режиму конфігурації і виконайте команду show ip route. Дана команда відобразить вам вміст таблиці маршрутизації маршрутизатора.

Абсолютно порожня таблиця маршрутизації

Як видно з малюнка. Таблиця маршрутизації на даний момент порожня. На екрані відобразилася лише довідкова інформація про скорочення, які використовуються для позначення маршрутів. Можете почитати її, в майбутньому вона нам в нагоді.

Поступово збираємо нашу мережу

Після цього, не намагайтеся підключати відразу другий комп'ютер, а перейдіть на маршрутизатор і подивіться вміст його таблиці маршрутизації. Воно буде мати наступний вигляд:

Вміст таблиці маршрутизації

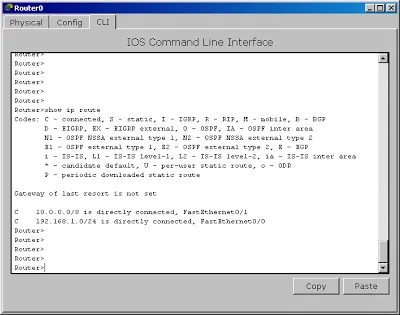

Ще раз заглянули в таблицю маршрутизації

Ось так не складно налаштовується маршрутизація між мережами, підключеними до одного маршрутизатора. Якщо ж у вашій мережі встановлено кілька маршрутизаторів, то процес налаштування буде трохи складніше. Про це ми поговоримо в наступній статті.
