Маркування автоматичних вимикачів

Кожна людина в загальних рисах знає, що являє собою автоматичний вимикач, встановлений в електрощиті. Велика частина населення на генетичному рівні знає, коли зникло світло в квартирі ніжно піти і перевірити, чи не вимкнено автомат в поверховому щиті, і при необхідності його включити. Однак не всі мають уявлення про технічні характеристики даних пристроїв, і за якими критеріями їх потрібно підбирати для збереження високих експлуатаційних якостей роботи розподільного щита.

Вітаю всіх друзі на сайті «Електрик в будинку». Сьогодні розберемо дуже важливу, на мій погляд, тему, яка безпосередньо впливає на нормальні умови роботи автоматичних пристроїв захисту, а саме - маркування автоматичних вимикачів. Не всі знають, що означають символи і позначення на корпусі автомата, тому давайте розшифруємо маркування і детально розберемо що означає кожна напис на корпусі автоматичного вимикача.

Маркування електричних автоматів - позначення на корпусі

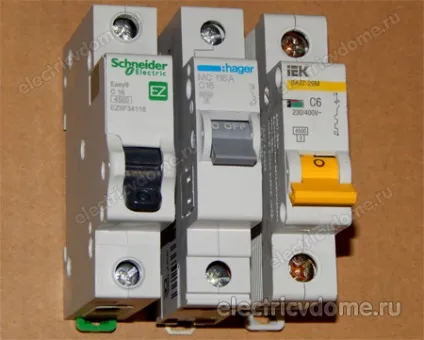

Всі автоматичні вимикачі мають певними технічними характеристиками. Для ознайомлення з ними при виборі автомата на корпусі наноситься маркування, що включає в себе набір схем, букв, цифр і інших символів. Друзі погодьтеся, що зовнішній вигляд автомата нічого не зможе сказати про себе і все його характеристики можна дізнатися тільки по нанесеній маркування.

Маркування наноситься на лицьовій (передній) стороні корпусу автомата стійкою не стираються фарбою, завдяки чому з параметрами можна ознайомитися навіть коли автомат перебуває в роботі, тобто, встановлений в розподільному щиті на дин-рейці і до нього підключені дроти (не потрібно від'єднувати дроти і витягувати його з щита, щоб прочитати маркування).

Розшифровка маркування автомата

Щоб правильно вибрати автомат захисту при покупці варто звертати увагу не тільки на зовнішній вигляд і марку пристрою, але і на його характеристики. Давайте по порядку розберемо, які характеристики відображає виробник на корпусі автоматичного вимикача для його правильного вибору. Маркування на автоматі представляє до ознайомлення наступну інформацію про себе.

1. Фірма виробник (бренд) автоматичного вимикача

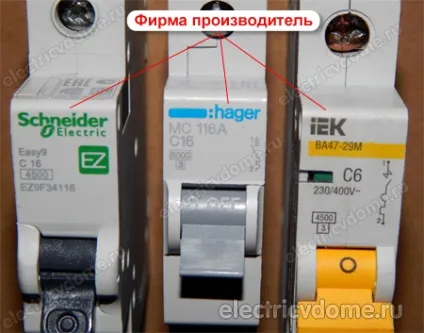

Маркування автоматичних вимикачів починається з логотипу або назви виробника. На картинках зображені автомати найбільш популярних брендів hager, IEK, ABB, Schneider Electric.

Ці бренди вже довгий час представлені світової публіки і за своє існування зарекомендували себе випуском якісної продукції. На корпусі найменування заводу-виготовлювача наноситься в самому верху і його важко не помітити.

2. Лінійна серія автоматів (модель)

Модель автоматичного вимикача зазвичай відображає серію пристрої в лінійці заводу-виготовлювача і являє собою буквено-цифрове позначення, наприклад, автомати серії SH200 і S200 належать виробнику ABB, а у Schneider Electric зустрічаються Acti9, Nulti9, Домовик.

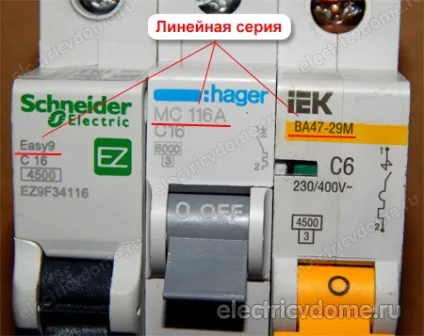

Приклад як позначається маркування автоматичних вимикачів фірми Schneider Electric, hager і IEK.

3. Час-струмовий характеристика автомата

Дана характеристика позначається латинською буквою. Всього існує 5 типів час-струмових характеристик: «В», «С», «D», «K», «Z». Але найбільш поширені з них це перші три: «В», «С» і «D».

Автомати з характеристиками типу «K» і «Z» використовують для захисту споживачів, де застосовується активно індуктивне навантаження і електроніка відповідно.

Сама універсальна, яка підходить для застосування в побуті - характеристика типу «С». Більшість електриків, для захисту електропроводки використовує саме її. Вузькопрофільні автомати з ВТХ «B» або «D» можна зустріти тільки в спеціалізованих магазинах і, найчастіше, на замовлення.

4. Номінальний струм автомата

Після літерного значення йде цифра, яка визначає номінал автоматичного вимикача. Номінал визначає максимальне значення струму, який може постійно проходити без спрацьовування автоматичного вимикача. Причому значення номінального струму вказується для певної температури навколишнього середовища + 30 градусів.

Наприклад, якщо номінальний струм автомата дорівнює 16А, то автомат буде тримати це навантаження і не відключатися при температурі навколишнього середовища не вище +30 градусів. Якщо ж температура буде вище +30, то автомат може спрацювати при струмі і меншому 16 А.

Якщо в мережі виникають перевантаження, тобто ситуація коли струм навантаження перевищує номінальний струм на це реагує теплової розчепитель автоматичного вимикача. Залежно від кратності перевантаження час, за яке автомат відключиться, буде становити від декількох хвилин до секунд. Струм, при якому тепловий расцепитель спрацює повинен перевищувати номінал автомата на 13% - 55%.

При виникненні в мережі короткого замикання виникає Надструм, на який реагує електромагнітний розчепитель автоматичного вимикача. Справний автомат при короткому замиканні зобов'язаний спрацювати протягом 0,01 - 0,02 секунди, в іншому випадку почнеться плавлення ізоляції електропроводки з ризиком подальшого займання.

5. Номінальна напруга

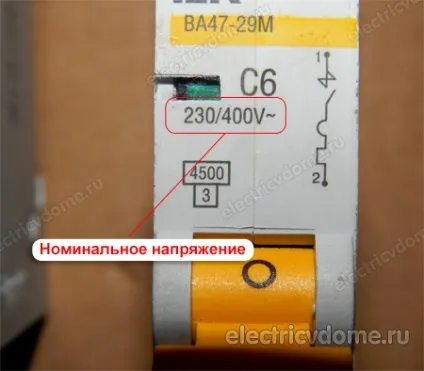

Відразу під маркуванням на автоматі час-струмової характеристики йде позначення номінальної напруги, на яке розрахований даний автомат. Показник номінальної напруги відображається в Вольтах (В / V), і може бути постійним ( «-») або змінним ( «

Значення номінальної напруги визначає, для яких мереж передбачено пристрій. Маркування напруги передбачає два значення для однофазних і трифазних мереж. Наприклад, маркування 230 / 400V

означає, що 230 Вольт напруга однофазної мережі, 400 Вольт напруга трифазної мережі. значок «

»Означає змінну напругу мережі.

6. Граничний струм відключення

Наступний параметр граничний струм відключення або як його ще називають відключає здатність автомата. Цей параметр характеризує струм короткого замикання, який здатний пропустити через себе автомат і відключиться, не втрачаючи своїх властивостей (без ризику виходу з ладу).

Електрична мережа складна система, в якій часто виникають надструми внаслідок короткого замикання. Надструми короткочасні, але характеризуються великою величиною. Кожен автоматичний вимикач має граничної комутаційної здатністю, що визначає можливість витримати надструми і спрацювати при цьому.

Для модульних автоматів гранично значення струмів відключення становлять 4500, 6000 або 10000. Значення вказуються в Амперах.

7. Клас струмообмеження

Відразу під значенням граничного струму відключення на корпусі вказується так званий клас струмообмеження. Виникнення надструмів небезпечно тим, що при їх появі виділяється теплова енергія. В результаті чого ізоляція електропроводки починає плавитися.

Автоматичний вимикач відключиться, коли струм короткого замикання досягне максимального значення. А для того щоб струм КЗ досяг свого максимуму потрібен якийсь час і чим більше буде цей час тим більше буде збиток нанесений обладнанню та ізоляції електропроводки.

Токоогранічітель сприяє прискореному відключення автоматичного вимикача тим самим не даючи току КЗ досягти свого максимального значення. По суті, цей параметр обмежує час короткого замикання.

Розрізняють три класи токоогранічітеля, які маркують в чорному квадраті. Чим вище клас, тим швидше відключиться автомат.

1. - клас - 1 маркування відсутнє, або іншими словами, автомати, на корпусі яких відсутній клас струмообмеження, відносяться до першого класу. Час обмеження становить понад 10 мс;
2. - клас - 2 обмежує час проходження струму КЗ в межах 6-10 мс;
3. - клас - 3 обмежує час проходження струму КЗ в межах 2.5-6 мс (найшвидший).

8. Схема підключення та позначення клем

Деякі виробники наносять на корпус схему підключення автомата для інформування споживача. Схема підключення являє собою електричну ланцюг з позначенням теплового і електромагнітного расцепителей. На схемі також маркуються контакти, які вказують на місце підключення проводів.

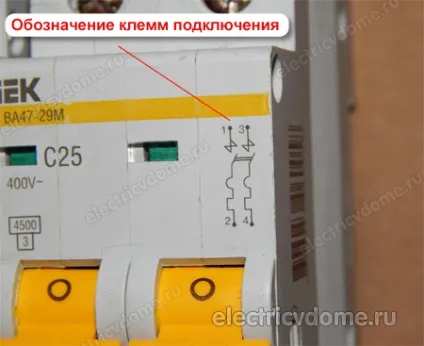

А так виглядає позначення схеми і контактів для підключення на двополюсному автоматичному вимикачі

Також на дво- і чотирьох- полюсних автоматах біля схеми підключення можна зустріти позначення у вигляді латинської літери «N», яке вказує клему для підключення нульового робочого провідника. Це важливо, тому що не на всіх полюсах багатополюсних автоматів є расцепители (теплової та електромагнітний).

9. Артикул

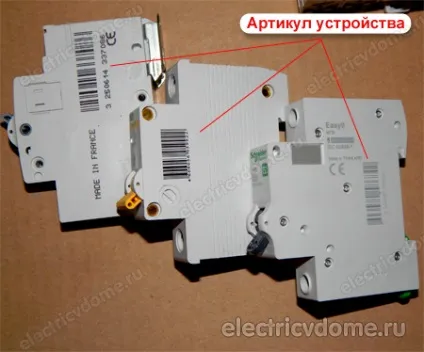

На будь-якій стороні корпусу автомата також наноситься інформація про продукт (артикул, QR-код), передбачена заводом-виготовлювачем, яка допомагає без проблем знайти конкретну модель в каталозі магазинів.

Ознайомившись з вищезазначеною інформацією, маркування автоматичних вимикачів для вас не стане проблемою, і ви з легкістю зможете вибирати пристрій захисту з такими характеристиками, які вам підходять.
