Розглядаючи схему алгоритму як малюнок, можна виділити його наступні складові частини:

· Блоки для подання дій, які повинні бути виконані комп'ютером (введення / виведення даних, обчислення за формулами, перевірка істинності чи хибності логічних умов та ін.);

· Лінії, що з'єднують окремі блоки;

· Написи, які відображають конкретні дії, виконан-няемое в блоці;

· Написи для нумерації блоків.

Найбільш зручно малювати схему алгоритму наступним чином.

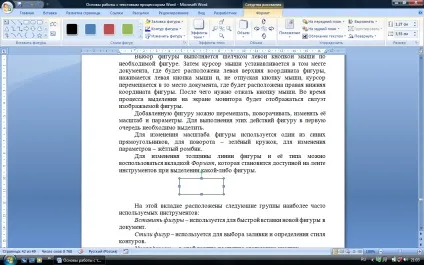

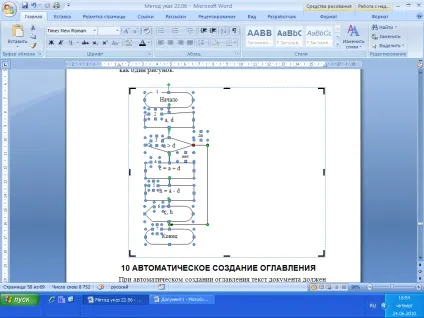

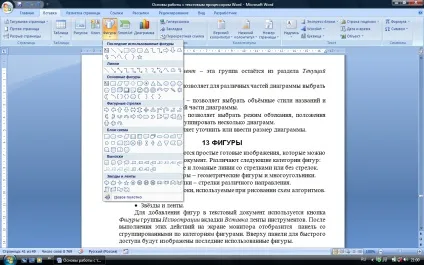

2. У вікні, вибрати команду Нове полотно.

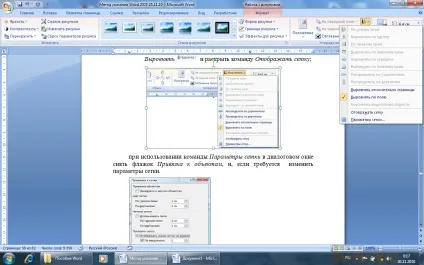

3. Показати сітку, яка буде служити орієнтиром для распо-розкладання блоків і сполучних ліній:

- на вкладці Формат групи Впорядкувати клацнути по кнопці

і розкрити команду Відображати сітку;

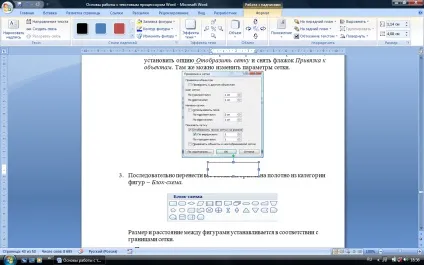

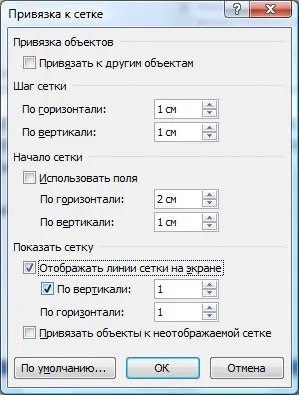

- при використанні команди Параметри сітки ... в діалозі-говом вікні Прив'язка до сітки зняти прапорець Прив'язати до інших об'єктів і, якщо потрібно, змінити параметри сітки.

А) Якщо не вибрати команду Нове полотно. то при перенесенні на лист першої фігури на екрані монітора з'явиться кадр (полотно) з текстом Створити малюнок. Всі інші елементи схеми алгоритму обов'язково повинні розміщуватися всередині цього полотна.

Б) Можна перенести на лист тільки одну геометричну фігуру. Потім за допомогою операції копіювання скопіювати цю фігуру кілька разів відповідно до розташування блоків у схемі алгоритму.

Надалі слід змінити необхідні фігури на ті, які потрібно відобразити в алгоритмі (за допомогою команди

з групи Стилі фігур). Змінна фігура попередньо повинна бути виділена клацанням лівої кнопки миші.

5. З'єднати геометричні фігури відповідними горизонтальними і вертикальними сполучними лініями (зі стрілкою і без стрілки).

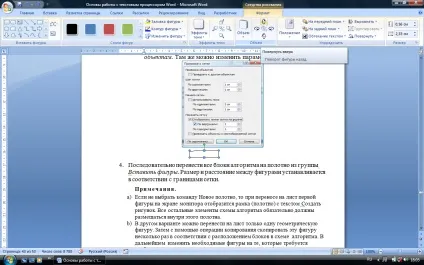

Строго перпендикулярно або паралельно лінія проводиться, утримуючи клавішу SHIFT. Якщо лінія проводиться через групу блоків, то її треба перемістити на задній план за допомогою команди

з групи Організувати.

6. У блоках схеми алгоритму розмістити написи, що пояснюють:

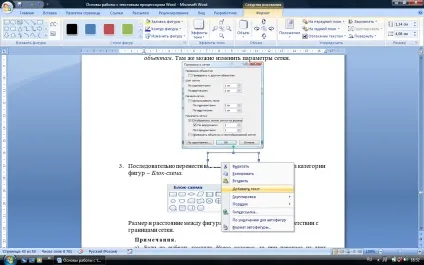

- з контекстного меню виконати команду Додати текст;

-

використовувати кнопку Змінити текст групи Вставити фігури. У цьому випадку з'являється нова група Текст для роботи з текстом;

- двічі клацнути лівою клавішею миші по блоку і виконати команду Напрямок тексту з групи Текст.

7. Пронумерувати блоки алгоритму. Для цього:

- додати напис (команда Намалювати напис);

- в рамку напису ввести необхідний номер блоку;

- зробити невидимими лінії рамки напису, виконавши команду Формат напису з контекстного меню;

- у вікні Формат надписи на вкладці Колір і лінії в області Лінії в поле Колір встановити білий колір і клацнути по кнопці ОК;

- блок написи перемістити на передній план за допомогою команди

з групи метод;

- виділити всі елементи схеми алгоритму (утримуючи клавішу Shift) і виконати команду Групувати. У цьому випадку схема алгоритму буде сприйматися як один малюнок.

Приклад схеми алгоритму.
