Літак з фанери - інструкція та опис

Літак з фанери є поширеним видом підробки, який можна з легкістю виконати своїми руками.

Важливими якостями матеріалу вважають:

Екологічну чистоту;
довговічність;
Міцність.

Фанеру використовують у багатьох галузях промисловості: при виробництві літака, судна, автомобіля. Цей вид матеріалу завжди залишається популярною і незамінною в творчих процесах народного умільця і дизайнера. Вироби, отримані з її допомогою, здатні вражати уяву.

Підготовка інструменту і матеріалу

Для конструювання моделі літака необхідно попередньо підготувати відповідний матеріал і інструментарій. Рекомендують запастися в обов'язковому порядку:

Ручним лобзиком по дереву, адже електричні інструменти в даному випадку не допоможуть, робиться все вручну.
Модельної фанерою, товщину якої вибирають 3 мм або 7 мм, такий тип матеріалу називають тришаровим і семишарових відповідно.

Олівцем, лінійкою.
Наждачним папером і квадратним напилком для оброблення запчастин споруди.
Клеєм ПВА або будь-яким іншим, який призначається для склеювання деревини.
Терпінням і бажанням доставити дитині радість.

Починають конструювання з розміток всіх елементів майбутньої конструкції, а саме з таких:

Увага! Можна спочатку малювати креслення літаків з фанери на аркуші паперу, після перенести на фанерні фрагменти. Також можливий варіант малювання елементів безпосередньо на аркушах фанери.

Без наявності певних розмірів для створення конструкції, якщо модель вигадана на ходу без шаблонів і креслень, відштовхуються від конкретних показників розмаху крил при складанні агрегату. Оптимальними параметрами для даного споруди можна взяти 30 см для довжини розмаху. При збільшенні довжини розмаху крил відповідно збільшується розмір самого літака.

створення заготовок

При виникненні питання, як зробити літак з фанери, слід почати процес зі створення підготовчих елементів:

Складові елементи з легкістю можна малювати вручну, адже тут немає нічого складного. Зазвичай починають з фюзеляжу, довжина якого може бути зроблена на 10 мм більше, ніж довжина крил. Корпус вироби вручну малюють, надаючи бажану форму аероплану.
На корпусі фюзеляжу рекомендують відразу зробити з'єднання в шиповий формі для прикріплення крил. Завдяки таким з'єднанням збірні моделі з даного матеріалу створюються досить міцні і просто з'єднуються за допомогою клею, з цього, обов'язково їх потрібно використовувати.
Коли вже вирахувані параметри крил - довжина 30 см і відповідна ширина 8-10 см, потрібно врахувати вірну пропорцію. Так як нижні крила в обов'язковому порядку повинні бути виконані максимум на 10 мм коротше, ніж верхні.
Залишилося домалювати стійки в якості елементів підтримки крил і зробити ескіз заднього закрилка, стабілізатора.

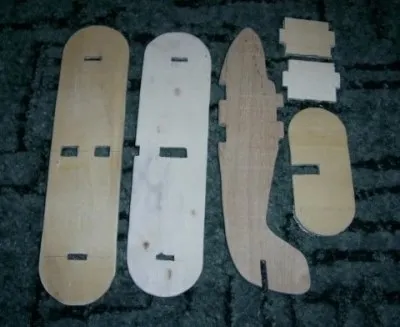

Після виконання перерахованих вище процедур приходить пора приступати до вирізання запчастин за допомогою лобзика. За намальованим контурам акуратно вирізують всі запчастини для вироби. При отриманні деяких нерівностей не потрібно турбуватися, вони не будуть дуже помітні.

Зверніть увагу! Отримані шляхом вирізання деталі відшліфовують наждаковими шкурками до моменту збирання літака. Адже при вже готової конструкції незручно буде її шліфувати, також є велика ймовірність пошкодження аероплана.

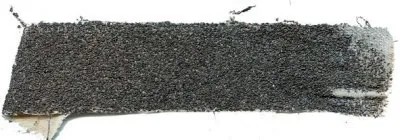

Наждачний шкурка для обробки матеріалу

Літак з фанери своїми руками зробити не складно. Якщо на фюзеляжі вже підготовлені з'єднання шипами, пора почати займатися створенням паз на крилах, а також для кріплення на корпусі і для стоечек, що підтримують крила. Зручно в процесі складання використовувати напилок і робити підгонку з'єднань з більшою точністю.

Збірку починають з установки стабілізатора, який приклеюють на хвостову частину виробу. Далі слід встановити крила на їх місця за допомогою клейового розчину, який наносять на з'єднання і встановлюють верхні крила. Завдяки перевертання моделі встановлюють стійки з метою підтримки даних елементів, попередньо завдавши на точки з'єднання клей.

Далі підлягають встановленню нижні крила. Таким же чином акуратно промащують клейовим розчином місця стикових з'єднань на літаку, коли він знаходиться вже в зібраному стані. Після цього потрібно дати відпочити конструкції, в той час як клей буде висихати.

Кермо висоти і напрямків

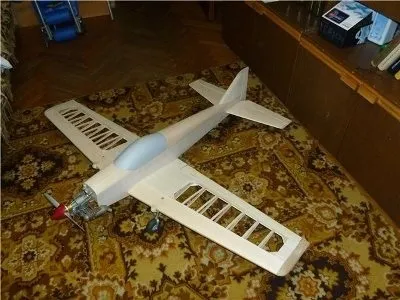

Модель літака з фанери передбачає, щоб під час виготовлення елементів керма не виникали складності. Вони можуть з'явитися під час їх установки. Адже потрібно зробити рівну установку, щоб не випробовувалися складності при польоті вироби. При створенні керма слід врахувати, що сполучна перемичка обох половинок невеликих розмірів і потребує усилительном процесі. Посилення можна зробити за допомогою тонкої смужки лінійки, посадивши її на клей. Можна і збільшити площу цієї ділянки.

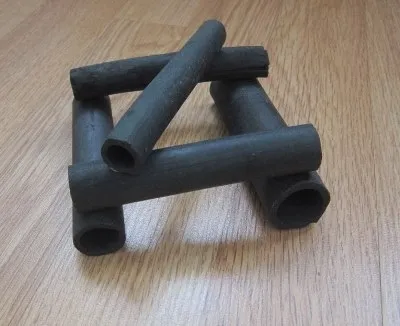

Використання вугільних трубок

Кермо висоти вирівнюють за допомогою підкосів, які виготовляються з тонких спиць. Проблеми при вклеювання в фюзеляж не повинно виникати, це простий процес.

А з кермом напрямку можуть виникнути проблеми - потрібно попрацювати для рівною його установки. Для вклеювання в фюзеляж використовують наконечники від тяг, які клеять на спиці. Рекомендують також скористатися установкою підпірок з лінійок. Щоб підпірки для посилення керма висоти не впадали в очі, їх можна заховати під білим скотчем.

Алюмінієві лінійки для створення шасі виявилися ідеальним варіантом при створенні вироби. Колеса можна взяти від іграшкових виробів.

Надійним буде виготовлення споруди з однієї лінійки, але можна використовувати дві лінійки по 15 см завдовжки кожну. Тут зрізають зайві частини і загинають за кресленням. Краще на даному етапі поєднати приклеювання і свердління отворів для кріпильних шурупів.

Встановлюють шасі після обтягування. Перед процесом склеювання використовував метод приклеювання потрібного елемента, обмотуючи його попередньо ниткою виток до витка, після чого його змащують клейовим розчином.

Рейки для шасі

Даний елемент рекомендують зробити, як варіант, із смужки потолочкі. Вирізують прямокутник завширшки 7 см і в довжину близько 30 см, прикладають до носа літака і обгортають. Низ склеюють скотчем. Важливим моментом вважають правильно вибрати напрямок вигинів потолочкі. Бувають випадки з використанням способу нагрівання для створення відповідних форм деталі. Як лобовини мотора використовують пропелер від кулера процесора з відповідним розміром. Це допомагає вирішувати проблеми з вентиляцією моторних відсіків. Можна обмежитися наклейками роздрукованих на принтері жалюзі з креслярської схеми.

особливості креслення

Коли не знають, як зробити літак з фанери, креслення в готовому варіанті можуть бути доречні. Склеювання відбувається легко - на аркушах розташовані мітки, які можна поєднувати для полученяі правильних ліній без зміщення.

При переносі зображення на потолочка можуть бути використані такі два варіанти:

Перший передбачає фіксування листа на потолочка за допомогою шпильок і проколювання по контуру тонким шилом. Після для наочності з'єднують отримані на потолочка отвори з використанням олівця, а можна їх прорізати гострим ножем. На прямій ділянці буде достатнім зробити кілька проколів, а на кривих точним буде перенесення з великою кількістю проколів.
Другий варіант підходить, якщо креслення роздрукований на струменевому принтері. Для перенесення зволожують плитку, прикладають креслення і на гладкій поверхні пропрасовують теплою праскою. Картинка залишитися на фрагменті матеріалу.

Розміщуючи креслення, враховують, що стельова плитка відрізняється різною міцністю на вигин. Цей момент перевіряю методом вигинів листа по різних сторонах.

Тут верх і низ літака показані у вигляді половинок, що мають різні розміри. Для правильного обведення ліній радять отчерчиваем спочатку одну половинку, після зробити її дзеркальне відображення. Верхню частину ділять на два відрізки - передній проходить від носа машини, до передньої кромки крила; задній від кінця вироби до задньої кромки.

Іграшковий літак з фанери

Коли створюють літак з фанери своїми руками, креслення просто незамінні для робочого процесу.
