Лінійний тепловий пожежний сповіщувач принцип роботи, види

Різновидів кабельних виробів існує безліч. Але є серед них особливий клас, який використовується як пожежний сповіщувач в системах пожежної та охоронної сигналізації, в апаратно-програмних комплексах контролю стану атомних електростанцій. Він отримав назву: лінійний тепловий пожежний сповіщувач. Чутливий елемент у нього розташовується по всій довжині кабелю і здатний змінювати свої електричні параметри від зміни зовнішнього середовища. Вони настільки помітні, що їх можна чітко фіксувати. У порівнянні з іншими кабелі-датчики, як їх ще називають, не уніфіковані, для них не встановлено стандарт.

Лінійний тепловий пожежний сповіщувач

Найчастіше, на просторах СНД, застосовують термін «термокабель» замість виразу «лінійний тепловий сповіщувач». Це пов'язано з тим, що вперше на ринокУкаіни він перейшов під такою назвою.

Галузь застосування

Проблема пожежної безпеки багатьох об'єктів утруднена через їх складної конфігурації, умов роботи, температурних режимів і безлічі інших чинників. Наприклад, в умовах сильних електромагнітних полів, велику задимленість, високому радіаційному фоні більшість температурних, димових датчиків і сповіщувачів полум'я не можуть правильно реагувати на аварійну ситуацію. У багатьох випадках застосування термокабеля виправдано, а в деяких їм немає альтернативи, як у випадку з ядерними реакторами.

Термокабеля можна застосовувати практично скрізь, але особливо вони ефективні в кабельних трасах, колекторах, ліфтових шахтах, сміттєпроводи, тунелях, воздуховодах, резервуарах з паливно-мастильними матеріалами, трансформаторних підстанціях. Завдяки широкому температурному діапазону можуть успішно застосовуватися в морозильних камерах і холодильних сховищах, елеваторах, складах, ангарах, пірсах і безлічі інших об'єктах.

Так як термокабель можна застосовувати в приміщеннях з великими електромагнітними полями без погіршення робочих якостей, то можливо використовувати його ще й для прямого контролю нагріву обладнання, таких як трансформатори, генератори, томографи.

Через гнучкості і малого діаметра кабелю з'явилася можливість контролювати температуру в важкодоступних місцях установок.

В такому випадку, допустимо прокладати кабель прямо по поверхні пристроїв.

Принцип роботи термокабеля для пожежної сигналізації

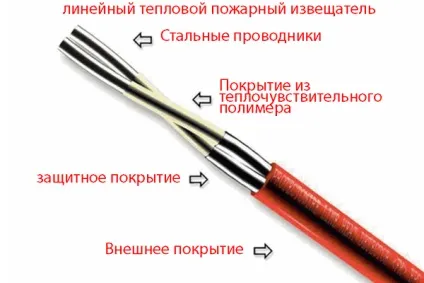

Конструктивно термокабель є виту пару, виконану зі сталевого дроту. Кожен провід покривається теплочутливим полімером, а потім скручуються разом в виту пару.

Конструкція лінійного теплового пожежного сповіщувача

Через це в кабелі виникають напруги, які при порушенні ізоляції призводять до короткого замикання.

Принцип роботи термокабеля для пожежної сигналізації полягає в тому, що при досягненні певної температури чутлива до нагрівання ізоляція порушується, дроти під дією внутрішньої напруги з'єднуються, і відбувається замикання. Для спрацьовування термокабеля досить, щоб перегрів стався в одному місці. Загальний опір лінії змінюється. Спеціальний контролер виробляє завмер провідності кабелю, обчислює місце загоряння, порівнює з попередньо встановленими програмами і відправляє сигнал тривоги на пульт управління протипожежного захисту.

Варіант підключення термокабеля до пожежної сигналізації

Види лінійних датчиків

Лінійні теплові сповіщувачі (термокабеля) по реакції сенсора діляться на максимальні, які реагують на досягнення порогової температури, диференціальні, що спрацьовують на певну зміну і максимально-диференційні датчики, що реагують на те й інше. Вони бувають механічні, контактні, електронні та оптичні.

Такі датчики в якості контрольованого параметра використовують залежність тиску від температури навколишнього середовища. Сенсором є мідна трубка з стисненим газом. Підвищення температури викликає зміну тиску в трубці, що фіксується датчиком. Вимірювальний блок перетворює свідчення сповіщувача в температуру і при перевищенні порогових значень посилає сигнал тривоги на пожежну панель. Практично не використовується через трудомісткість і появи більш сучасних і ефективних датчиків.

Сенсор такого лінійного сповіщувача є виту пару сталевих дротів покритих термочутливим полімером. Кількість проводів може бути і більше двох. Зовнішня оболонка виконується по-різному в залежності від області застосування.

У зоні пожежі або нагрівання ізоляція кабелю плавиться і відбувається коротке замикання. Інтерфейсний модуль обробки обчислює зміну опору лінії і повідомляє відстань до місця замикання.

На відміну від контактних лінійних теплових сповіщувачів, лінійні електронні датчики до короткого замикання справу не доводять, вони фіксують зміну опору датчиків від температури і передають на контрольно-вимірювальний блок. Чутливий елемент представляє безліч сенсорів вбудованих в багатожильний кабель, по якому і передається вся інформація від кожного елемента лінії. Приймальний блок перетворює, отримані сигнали і порівнює з закладеними в його пам'ять параметрами тривоги. При перевищенні цих меж пристрій видає тривогу на пожежну панель.

Принцип дії оптичного лінійного датчика заснований на зміні оптичної прозорості сенсора в залежності від зміни температури. Для цього використовується оптоволоконний кабель. Коли світло від лазера потрапляє на ділянку загоряння, частина його відбивається. Пристрій обробки визначає потужність прямого і відбитого світла, швидкість його зміни і обчислює значення зміни температури, і місце де це сталося.

Залежно від виду оптоволокна і установок модуля обробки, пристрій може виконувати всі типи функцій теплового пожежного датчика.

ТОП-5 моделей термокабеля

Найбільш поширені моделі термокабеля на українському ринку:

Protectowire,
Thermocable,
Пожтехніка,
спецприладу,
Етра-Спецавтоматика.

Фірма Protectowire вже більше 10 років присутня на ринку. Перші чотири виробники випускають термокабель для пожежної сигналізації контактного типу.

Характеристики та ціни приблизно однакові, відмінність в опорі кабелю на 1 метр, максимальної допустимої довжині, напрузі постійного струму і робочому діапазоні. Залежно від вимог проекту зручно вибирати оптимальний варіант кабелю.

Етра-спецавтоматика випускає лінійні сповіщувачі електронного типу. Вони являють собою кабель довжиною 24 м з вмонтованими всередині обплетення температурними датчиками, деякі моделі мають датчики наявності чадного газу. На відміну від контактних лінійних датчиків працюють, як всережимним теплові сповіщувачі.

Помилки при монтажі і підключенні

До термокабеля пред'являються такі ж вимоги, як і до звичайного точкового тепловому датчику з нормально-розімкнутими контактами. Монтаж термокабеля пожежної сигналізації повинен здійснюватися власним кріпленням розробленим виробником або рекомендованим ім. Це необхідно для запобігання порушенню ізоляції кабелю і відповідно помилкового спрацьовування системи. Якщо кабель складається з декількох шматків, то використовуються спеціальні клемні з'єднувачі.

Кабель прокладається під стелею або по стінах. Там де утруднена прокладка, використовується трос-підвіс.

Кабель прокладається змійкою.

При прокладанні потрібно враховувати технологічні особливості об'єкта. Наприклад, на складах потрібно врахувати роботу вантажно-розвантажувальної техніки.

Монтаж кабелю необхідно здійснювати з деякою натяжкою при температурах не нижче -10 ° C, але працювати система буде і в діапазоні -40 ° C + 125 ° C. При прокладанні по рівних стель відстань між кабелями, згідно з міжнародними стандартами, не повинно бути більше 10 , 6 м для ТН68 і ТН88. Для ТН105 відстань не повинна перевищувати 7,5 м.

Крім цього, є вимоги виробника. Для надійної роботи все їх потрібно виконувати. Дотик кабелю до якихось предметів буде заважати точному і правильному реагування системи. Вони можуть грати роль радіатора, вносячи тим самим похибка в роботу.

висновок

Від правильного проектування і монтажу системи протипожежного захисту об'єкта багато в чому залежить його збереження і працездатність. Роль технічних засобів визначення та запобігання пожежі, його первинних датчиків, значно зростає. Вимоги до них все підвищуються. Поява нових детекторів, що працюють на інших принципах визначення загорянь, сприяє ранньому і точному виявленню пожежі.
