Лічильники імпульсів

Лічильником називається логічний пристрій, призначений для підрахунку числа вхідних сигналів.

На рис. 9.16 приведена спрощена схема четирёхразрядного довічного підсумовує лічильника імпульсів. Лічильник складається з чотирьох синхронних RS - тригерів з рахунковим входом С і диференціюють ланцюжків ДЦ. призначених для негативного диференціювання прямокутних імпульсів, що надходять на рахункові входи тригерів.

Ріс.9.16. Спрощена схема четирёхразрядного довічного підсумовує лічильника імпульсів

Прямі виходи кожного тригера під'єднані через диференціюються ланцюжка ДЦ до рахунковим входів С кожного наступного тригера. Імпульси, що підлягають рахунку, подаються на рахунковий вхід тригера Т1. Записане в лічильнику число, знімається з виходів тригерів Q1 ÷ Q4. Принцип дії лічильника імпульсів пояснюється тимчасовими діаграмами, наведеними на ріс.9.17.

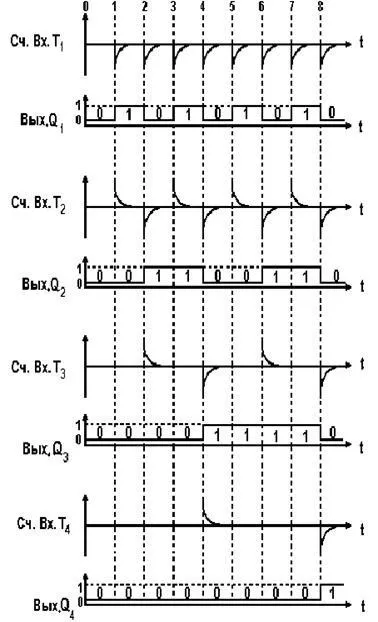

Ріс.9.17. Тимчасові діаграми, що пояснюють принцип роботи лічильника імпульсів

Початкові стану тригерів лічильника нульові (виходи Q1 ÷ Q4). На рахунковий вхід тригера Т1 надходять негативні діффіренцірующіе імпульси. При подачі на рахунковий вхід тригера Т1 лічильника першого негативного імпульсу, тригер Т1 переходить в стан 1 або позитивно перепад напруги (вихід Q1). В результаті диференціювання цього перепаду на рахунковому вході тригера Т2 з'являється позитивний імпульс, що не переводить Т2 в стан 1 (вихід Q2), так як, застосовувані в лічильнику тригери, переводяться з одного стійкого стану в інше тільки негативними імпульсами. Другий негативний імпульс, поданий на вхід тригера Т1. переводить його в 0 і на виході диференціальної ланцюжка формується імпульс негативної полярності. Цей імпульс переводить тригер Т2 в стан 1 і т.д. З тимчасової діаграми видно, що тригер Т1 переходить з одного стану в інший з приходом кожного імпульсу, що підлягає рахунком, тригер Т2 - через кожні два імпульсу, тригер Т3 - через кожні чотири імпульсу і тригер

Т4 - через вісім імпульсів. Таким чином, коефіцієнт перерахунку лічильника

КП = 2 (n -1), де n - кількість розрядів лічильника.

У вихідний нульовий стан тригери лічильника встановлюються одиничним імпульсом скидання, що подається на нульові R - входи тригерів.

За призначенням лічильники діляться на підсумовують, віднімають і реверсні. У підсумкових лічильниках проводиться складання, що надходять на вхід імпульсів з тим числом, яке зберігалося в лічильнику. В віднімається лічильниках виробляють віднімання надійшли на вхід імпульсів з початкового числа. Реверсивні лічильники можуть виробляти додавання і віднімання, в залежності від керуючого сигналу переключающего лічильник в режим додавання або віднімання.

На ріс.9.16 показано спрощена схема перемикання контакту Р1 реле Р з положення підсумовування імпульсів в положення вирахування імпульсів при замиканні контакту S. При цьому в якості зворотних зв'язків використовуються не прямі виходи Q тригерів, а зворотні виходи тригерів.
