Лазерний далекомір
Добрий день, шановні Новомосковсктелі. Сьогодні огляд корисного інструменту для стрілка - лазерного далекоміра, вимірювача відстані до 600 м.
Продовжую серію оглядів аксесуарів для пневматичної гвинтівки.
Далекоміри в кітайшопах продаються декількох типів:
Тільки для гольфу (на оптичному принципі):
Вимірювачі для ремонту:
Так ось для стрільби вони не підходять. Потрібен далекомір з оптичним наведенням на ціль, по типу бінокля. Таку модель ми і розглянемо:
Нудна фізика. Принцип роботи
Вимірювання дальності мисливським лазерним далекоміром.
Здатність електромагнітного випромінювання поширюватися з постійної швидкістю дає можливість визначати дальність до об'єкта. Так, при імпульсному методі дальнометрирования використовується наступне співвідношення:
L = ct / 2,
- де L - відстань до об'єкта,
- з - швидкість поширення випромінювання,
- t - час проходження імпульсу до цілі і назад.
Розгляд цього співвідношення показує, що потенційна точність вимірювання дальності визначається точністю вимірювання часу проходження імпульсу енергії до об'єкта і назад. Ясно, що чим коротше імпульс, тим краще.
Завдання визначення відстані між далекоміром і метою зводиться до вимірювання відповідного інтервалу часу між зондирующим сигналом і сигналом, відбитим від мети. Розрізняють три методи вимірювання дальності в залежності від того, який характер модуляції лазерного випромінювання використовується в далекоміри: імпульсний, фазовий або фазо-імпульсний.
Сутність імпульсного методу дальнометрирования полягає в тому, що до об'єкту посилають зондує імпульс, він же запускає тимчасової лічильник в далекоміри. Коли відбитий об'єктом імпульс приходить до далекоміру, то він зупиняє роботу лічильника. За часового інтервалу (затримки відбитого імпульсу) визначається відстань до об'єкта.
При фазовому методі дальнометрирования лазерне випромінювання модулюється за синусоїдальним законом за допомогою модулятора (електрооптичних кристала, що змінює свої параметри під впливом електричного сигналу). Зазвичай використовують синусоїдальний сигнал з частотою 10. 150 МГц (вимірювальна частота). Відбите випромінювання потрапляє в приймальну оптику і фотоприймач, де виділяється модулюючий сигнал. Залежно від дальності до об'єкта змінюється фаза відбитого сигналу щодо фази сигналу в модуляторі. Вимірюючи різницю фаз, визначають відстань до об'єкта.
Купував в магазині TOMTOP на ebay, ось він на їхньому сайті безпосередньо.
Де може стане в нагоді далекомір: Для стрільби, полювання, туризму, спорту. Я брав для стрільби, для точного визначення поправок на дальність в балістичної калькуляторі.
Характеристики:
Діапазон вимірювання відстані: 5 - 600 м
Діапазон вимірювання кута: + 60 ° (для моделі з індексом А)
Точність вимірювання: ± 1 м
Довжина хвилі лазера: 905 нм
Сертифікат безпеки: FDA (CFR 21)
Поле зору: 7 °
Збільшення: 6X
Діаметр об'єктива: 24 мм
Діаметр вихідної зіниці: 3.8 мм
Діоптрійна підстроювання: ± 3 Д
Ручне фокусування
Робоча температура: 0 °
40 °
Вимірювання висоти
режим сканування
режим гольф
Батарея: 3V CR2
Розміри: 10.5 * 7.5 * 4 см
Маса: 181 г.
Комплектація:

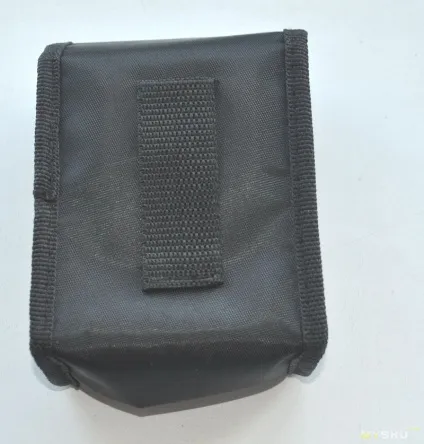

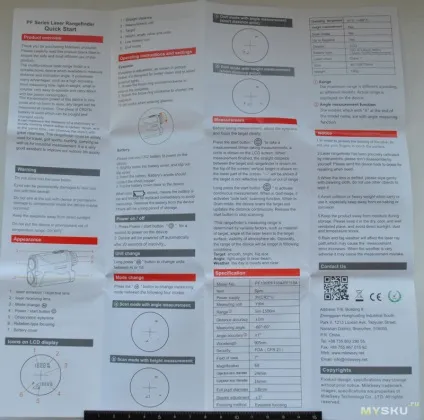

Далекомір, чохол, ремінець на руку, ганчірочка для протирання оптики, інструкція, гарантійка.

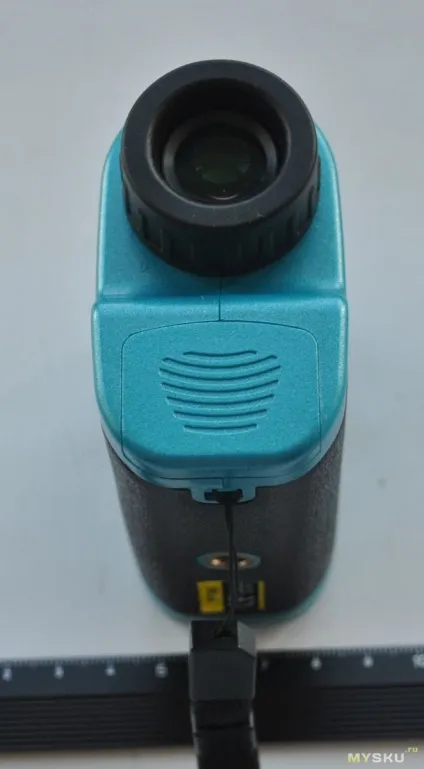

Сам далекомір ближче:
є отвір для гвинта під штатив, корисне доповнення.
діоптрійна настройка відбувається обертання окуляра.

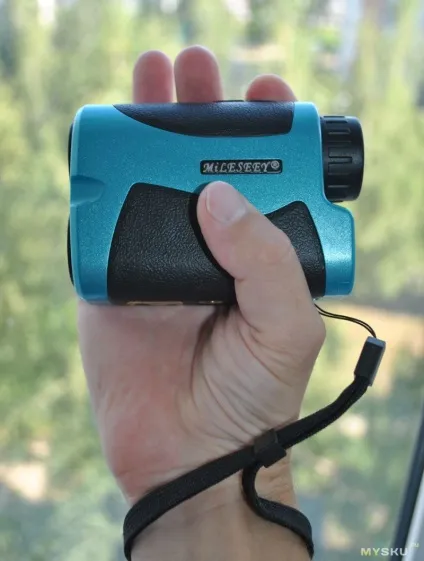

Ось так лежить в руці:
Чорне - покриття «софттач», що б не ковзав. І звичайно краще одягати ремінець, так як падіння на асфальт далекомір навряд чи переживе.
батарейка:
Форм-фактор 15270. Ось наприклад акумуляторами з зарядником відразу.

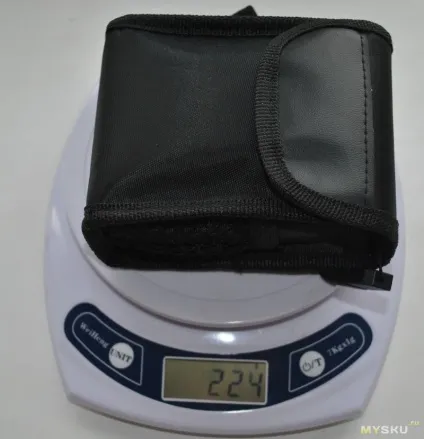

Маса з батарейкою і чохлом:
Робота:
Зверху дві кнопки: включення і режим, завмер відбувається при натисканні на кнопку включення, режим перемикає режими (в даному випадку толь метри або ярди).

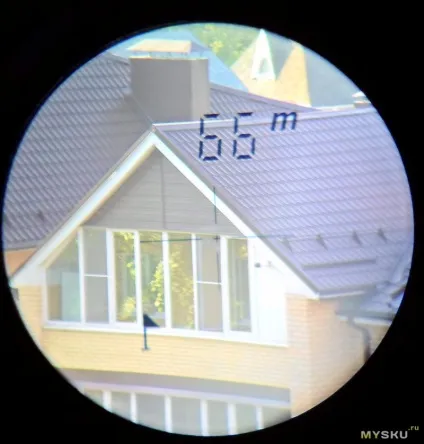

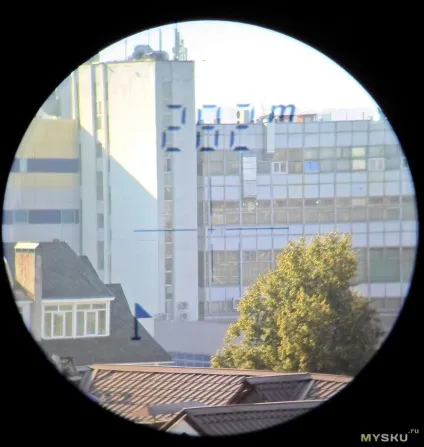

Наводимо перехресті на потрібний об'єкт - натискаємо кнопку - бачимо в окулярі результат.
Дивитися в нього приблизно як в шести кратний монокуляр.
Мінімум 5 м, максимум 611 у мене вийшло. Більше ніж на 100 м цілиться важко в дрібні предмети. Через скло бере через раз.

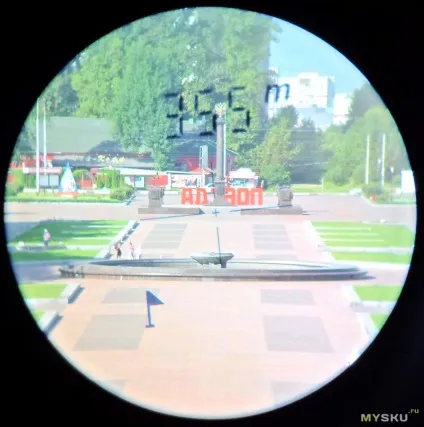

Непряма перевірка точності:

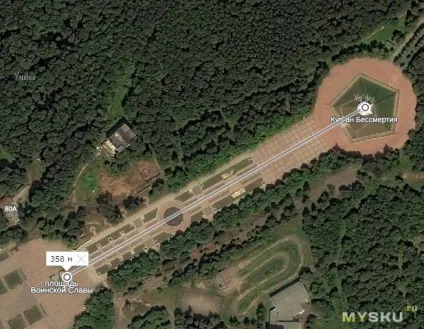

по карті:
Резюмуючи:
Сам далекомір мені сподобався, до якості виготовлення та вимірювань у мене претензій немає.
Але ось, не дивлячись на картинки в лоті, функція вимірювання кута відсутня (мені прислали модель без індексу «А»). Толі помилилися в магазині, то чи має місце навмисний обман, я буду розбиратися. Я вибирав модель саме з кутоміром, модель без кутоміра можна знайти і дешевше.
Ще мої огляди по цій темі
Дякую за увагу! Влучних пострілів!
