Лазерна сигналізація своїми руками в домашніх умовах схема

Споживчий ринок охоронних систем переповнений різними пристроями, за допомогою яких можна ефективно охороняти майно і не допускати проникнення в свій будинок, квартиру або гараж «непрошених гостей». Серед безлічі систем безпеки окреме місце відводиться лазерним сигналізаційних систем, які важко зламати і обійти. Наявність таких пристроїв гарантує високий рівень захищеності об'єкту, що охороняється, використовуючи для цього інноваційні можливості пристроїв, побудованих на основі лазерів. Такого роду системи є досить складними, що і відбивається на їх вартості, яка часом буває в кілька разів вище звичайних систем сигналізації. Але не варто відмовлятися від установки лазерної системи охорони, якщо немає необхідних коштів для її покупки. Для будь-якого користувача, який хоч трохи розбирається в електроніці, є альтернативний варіант - це лазерна сигналізація своїми руками. Виявляється, що, використовуючи кілька пристроїв і комплектуючих, які купуються за символічну вартість, можна створити ефективну лазерну сигналізацію.

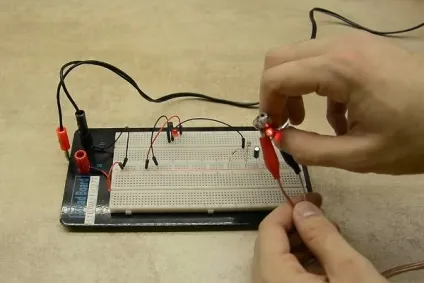

Лазерна сигналізація своїми руками

Область застосування лазерної сигналізації

Завдяки високій ефективності лазерна сигналізація має досить широке практичне застосування. Вона може встановлюватися як всередині приміщень, так і по периметру об'єкту, що охороняється. Такого типу охоронний комплекс встановлюють:

в приватних будинках і котеджах;
в квартирах;
в офісах компаній і підприємств;
в банківських установах.

Такого типу сигналізації, враховуючи їх високу вартість, потрібно встановлювати на тих об'єктах, де зберігаються цінні речі, коштовності або великі фінансові кошти. У таких випадках застосування лазерних охоронних систем себе виправдовує і є рентабельним.

Як працює лазерна сигналізація?

Основними елементами охоронного пристрою є джерело лазерного випромінювання і фотоприймач, який це випромінювання приймає. Коли промінь лазера потрапляє на чутливий фотоелемент, його електроопір становить кілька Ом. При перериванні лазерного променя відбудеться різке збільшення опору фотоелемента, який через реле призводить до впливу на зовнішні виконавчі пристрої, що забезпечують спрацьовування сигналізації.

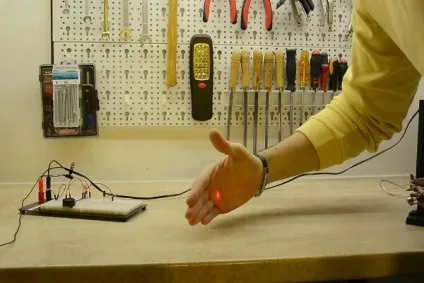

Проходження променя через об'єкт

переваги

лазерна охоронна система відрізняється високою мобільністю - її модулі можуть переноситися з місця на місце і розташовуватися в різних місцях;
лазери можуть легко ховатися на об'єкті, що охороняється - завдяки цьому злочинець може навіть і не підозрювати, що спрацювала сигналізація, поки не приїдуть співробітники охоронного відомства;
елементи лазерної охоронної системи не псують зовнішній вигляд об'єкта і легко вписуються в будь-який інтер'єр;
сигналізація може працювати зі звуковими сиренами, без них, з оповіщенням на центральний пульт охоронної компанії;
лазерна сигналізація своїми руками може досить просто створюватися з підручних засобів.

недоліки

До недоліків такого типу систем безпеки належить:

висока ціна комплекту;
складність установки і настройки.

Необхідні компоненти для лазерної сигналізації своїми руками

Якщо Ви замислюєтеся про те, як зробити лазерну сигналізацію в домашніх умовах, то слід придбати кілька комплектуючих, за допомогою яких і буде сформована власна охоронна система. Для простої лазерної сигналізації потрібно:

указка-лазер - буде грати роль генератора лазерного променя;
фотоелемент - пристрій зі змінним опором, яке змінюється при впливі на нього світлового потоку;
реле - з його допомогою буде здійснюватися комутація зовнішніх виконавчих пристроїв у вигляді звукових сирен і ін .;
монтажні приналежності;
корпусні деталі;
комутаційні провідники;
інструменти та матеріали для пайки.

Всі перераховані деталі можна придбати на будь-якому радіоринку і магазині, а деякі з них можуть залишитися вдома в якості комплектуючих від різних побутових приладів.

Варіант схеми простий лазерної сигналізації

Нижче представлена сигналізація на лазерній вказівкою, схема, якою може бути побудована із застосуванням лазерного випромінювача і таймера NE555, який буде керувати роботою сигналізації.

Схема сигналізації на лазерній вказівкою

Як приймач-детектора лазерного променя в цій схемі використовується фоторезистор, який при опроміненні лазером має невеликий опір, а при зникненні променя його електроопір різко зростає. При збільшенні опору мікросхема забезпечує включення зовнішнього пристрою у вигляді звукової сирени.

процес збору

Коли створюється лазерна сигналізація своїми руками, схема може мати в якості випромінювача звичайну лазерну указку або дитячий іграшковий лазер. Такі випромінювачі харчуються від трьох невеликих батарейок, яких не вистачить для тривалої роботи. Тому робоча напруга для лазера слід подавати від блоку живлення відповідного номіналу. Якщо такого не буде під руками, можна модернізувати будь низьковольтний блок, додавши в його схему резистор, що дозволяє знизити вихідну напругу до необхідного значення.

До контактів реле підключається провідна лінія зв'язку, яка пов'язує звукову сирену з фотоелементом, який при збільшенні його опору забезпечує спрацьовування реле. Крім сирени, через реле включена і лінія харчування самого лазера. Це зроблено для того, щоб при спрацьовуванні сигналізації, коли був перерваний лазерний промінь, вона знову не відключить, коли об'єкт, який перекриває його, не вийде з зони перекриття. В такому випадку сирена буде звучати до тих пір, поки сигналізація не відключать за допомогою спеціальної кнопки.

Установка в домашніх умовах

Монтаж лазерної сигналізації будинку слід виконувати в тих місцях, які є найбільш небезпечними для проникнення. Наприклад, вхідні двері або балконні - якщо будинок одноповерховий чи квартира розташована на першому поверсі.

При установці слід дотримуватися правил, що схема лазерної сигналізації повинна мати правильну геометрію. В такому випадку охоронний комплекс буде працювати правильно і забезпечить необхідну безпеку.

Випромінювач лазерного променя і фотоприймач повинні розташовуватися один напроти одного на одній лінії так, щоб промінь потрапляв в центр фотоелемента. Чутливий до світла елемент слід помістити в чорний тубус, щоб виключити вплив на нього зовнішнього освітлення.

Установка лазерного променя

Установка фотоприймача навпаки сповіщувача променя

Кнопку, яка забезпечує включення / відключення сигналізації і проводку до неї слід розташовувати і прокладати приховано, щоб зловмисник не зміг самостійно її відключити.

Якщо між випромінювачем і фотоприймачем розташувати в певній геометрії серію дзеркал, то можна отримати відмінне охоронний пристрій - лазерна розтяжка такого типу дозволить перекрити досить велику площу. При перериванні лазерного променя в будь-якому місці відбудеться спрацьовування сигналізації.

висновок

Застосування недорогих елементів, які можна купити за символічну ціну дозволяє створювати високоефективні системи охорони, які здатні зреагувати на будь-яке переміщення в зоні, що охороняється. Тому не завжди потрібно витрачати великі кошти, щоб мати можливість використовувати сучасні охоронні технології, краще трохи подумати, як зробити лазерну сигналізацію самому і реалізувати це завдання за допомогою підручних засобів.
