Латр (лабораторний автотрансформатор)

Пам'ятайте, ми якось з вами розглядали Блок живлення і навіть робили його самі. Блок живлення видавав нам постійну напругу від нуля і до якогось значення, яке, звичайно ж, залежить від крутизни блоку живлення. Погодьтеся, дуже зручна штука. Але є один мінус - він нам видає тільки постійна напруга.

Але, раз є блок живлення на постійну напругу, то повинен бути блок живлення і на змінну напругу. І називається такий блок живлення лабораторний автотрансформатор або скорочено ЛАТР. Що це за річ і з чим її їдять? Про це і поведемо мову в нашій статті.

Латр - це той же трансформатор. Він трансформує змінну напругу однієї величини в змінну напругу іншої величини. Але фішка вся в тому, що ми можемо змінювати при необхідності напруга на виході ЛАТРа.

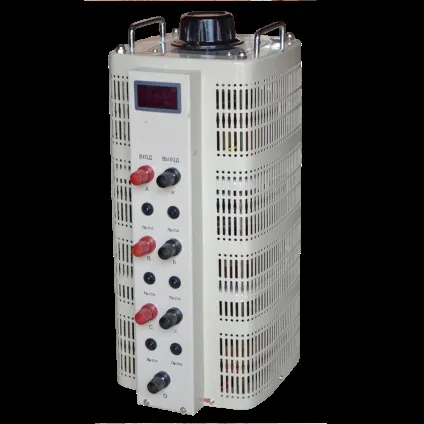

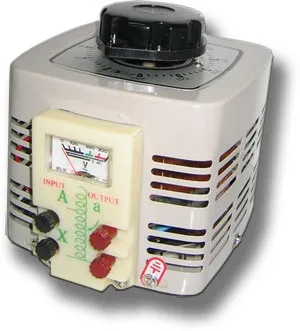

Трифазний ЛАТР - це три однофазних ЛАТРа, запхати в один корпус. Для нас трифазні ЛАТР не уявляють практичного інтересу, тому будемо розглядати популярний однофазний ЛАТР латвійського виробництва РЕСАНТА (читається по-російськи) марки TDGC2-0.5 kVA.

Отже, щось знайоме 0.5 kVA. Ах так, це ж потужність! Але чому написати не просто Примор'ї, а Вольт помножене на ампери? Це важка тема, але спробую пояснити в двох словах. Як ви знаєте, в електроніці і електротехніці використовуються такі елементи, як Конденсатори. Котушки індуктивності і трансформатори. У ланцюгах з змінним струмом вони поводяться інакше, ніж в ланцюгах з постійним струмом. І найцікавіше, їх опір змінюється від частоти, яка подається на ці радіоелементи. І якщо резистор в ланцюгах з змінним струмом тупо нагрівається при пристойній силі струму, котушок і кондер хоч би хни. Вони мають реактивним опором. Це дуже цікаве опір, як-небудь ми його з вами розберемо. У свою ж чергу резистори мають активним опором. Звідси робимо невелике умовивід: так як кондери і котушки з трансами мають реактивним опором, значить вони в радіоелектронних ланцюгах "розсіюють" реактивну потужність. Резистори та інші навантаження, що не мають обмоток і кондерів розсіюють активну потужність.

За допомогою дослідів і хитромудрих графіків електротехніки прийшли до висновку, що

Тому на трансах і ЛАТР вказують саме повну потужність. І вимірюється вона в ВА (VA). Що-небудь зрозуміли? Так я і сам нічого не зрозумів))) Гоу далі.

Дк ось, на цьому Латре повна потужність - 500 ВА. Коротше кажучи, можна живити п'ять стоваттних лампочок розжарювання і нічого йому не буде.

Зверху наш ЛАТР виглядає ось так:

Ми бачимо крутилку, за допомогою якої можемо виставляти потрібне напруження.

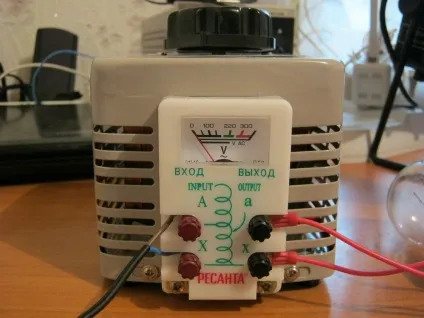

На лицьовій стороні бачимо якусь подобу вольтметра змінної напруги. На клеми зліва заводимо напруга з розетки 220 Вольт, ну а з клем справа виводимо потрібне нам напругу, покрутивши крутилку в потрібному напрямку ;-).

Давайте побалуємось з лампочкою розжарювання в 95 Ватт 220 Вольт. Для цього чіпляємо її до клем справа.

Цікаво, при якій напрузі починає світиться спіраль лампочки? Давайте дізнаємося! Крутимо крутилку, поки не помітимо слабке розжарювання лампочки.

Дивимося на шкалу крутилки. 35 Вольт!

А ви знаєте, що в США в розетці 110 Вольт. Цікаво, як би світилася наша лампочка в США? Виставляємо 110 Вольт.

Світиться, як то кажуть, в підлогу напруження.

А ось тепер зацените, як вона світиться при 220 Вольтах

Далі підвищувати напругу немає сенсу. Лампочку шкода.

Якщо хочете виставити напругу з великою точністю, то звичайно ж, тут не обійтися без мультиметр. Для цього ставимо крутилку мультика на положення вимірювання змінної напруги

Чіпляємося і міряємо змінну напругу. Заодно підганяємо за допомогою крутилки ЛАТРа потрібне напруження

Хочеться також додати пару слів про техніку безпеки. Є ЛАТР безгальваніческой розв'язки. Це означає, що фазний провід з мережі йде прямо на вихід ЛАТРа. Схема ЛАТРа без гальванічної розв'язки виглядає ось так:

У цьому випадку на вихідний клеми ЛАТРа може з'явитися напруга мережі 220 Вольт з ймовірністю 50/50. Все залежить від того, як ви увіткнете мережеву вилку ЛАТРа в розетку 220 Вольт.

Якщо придивитися до схемотехнічному зображенню на самій лицьовій панелі ЛАТРа, то можна побачити, що клема "Х" та "х" (ті, які два нижніх) пов'язані між собою простим проводом:

Тобто якщо на клеми "Х" фаза, то і на клеми "х" теж буде фаза! Ви ж не будете кожен раз заміряти фазу в розетці. щоб увіткнути правильно вилку? Тому БУДЬТЕ вкрай обережні! Намагайтеся не зачіпати голими руками вихідні клеми ЛАТРа!

В принципі я зачіпав і нічого зі мною такого не сталося. Справа виявилася в тому, що у мене дерев'яна підлога, який майже є діелектриком. Заміряв напругу між мною і фазою - вийшло близько 40 Вольт. Тому я і не відчував ці 40 Вольт. Якби я взявся однією рукою за батарею або оточив би голими ногами на землю, а іншою рукою взявся б за вихід "х" ЛАТРа, то мене тряхануло б дуже Жоскен, так як через мене пройшли б повноцінні 220 Вольт.

Є також більш безпечні види Латров. У своєму складі вони мають розв'язує трансформатор. Схема такого ЛАТРа виглядає приблизно ось так:

Як ми бачимо, фазний провід ізольований від вихідних клем такого ЛАТРа, завдяки трансформатору, принцип роботи якого ви можете прочитати в цій статті. У цьому випадку нас може тряхануть, якщо ми на виході ЛАТРа за допомогою крутилки виставимо високе напруження і візьмемося одразу за два вихідних дроти ЛАТРа.

ЛАТР - штука мегакорисних. Я б порадив початківцю електронщику ЛАТР на 500 ВА. Такі ЛАТР дуже компактні і зручні. Працює ЛАТР за принципом трансформатора. Чим менше витків у вторинній обмотці, тим менше напруга на виході. Коли ми крутимо крутилку, ми додаємо витки, а отже і напруга. Принцип роботи трансу детально розглянуто в цій статейку. Думаю, говорити про застосування ЛАТРа немає сенсу, так як він юзается всюди, де треба знизити перерву або на крайняк трішки підвищити.
