Lan тестер

Отже, список необхідних для повторення деталей:

Atmega16 (DIP) + колодка
кварц 8Mhz
стабілізатор на 5В 78M05 (smd)
супресор 1,5КЕ6,8СА - 8шт
HD44780-совм. дисплей (WH-1604A-YYH-CT #) - 4 рядковий
стабілітрон 5.1В - 1шт
роз'єм LAN - 2шт
Опціонально: роз'єм для підключення батарейки «Крона»
колодка 2х5 + відповідна частина
колодка 2х10 + відповідна частина
конденсатор 22pF - 2шт
конденсатор 100n - 1шт
резистор 1М (0,25Вт) -8шт
(Резистори smd все типорозміру 1206)
8.2kOm (smd) - 9шт
100 Om (smd) - 1шт
1k (smd) - 1шт
2k (smd) - 1шт
3k (smd) - 1шт
5.1k (smd) - 1шт
10k (smd) - 3шт
15k (smd) - 1шт
22k (smd) - 1шт
51k (smd) - 1шт
підлаштування резистор 10кОм
пластиковий корпус 125х70х35

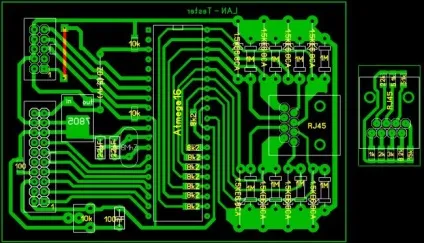

Злегка підкоригована друкована плата в програмі Sprintlayout:

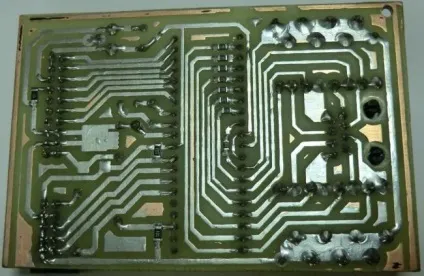

Процес ЛУТ-а, травлення і запаювання не представляє нічого нового і цікавого:

Ага, засідка. Наявний у мене програматор USBTinyISP програмою AVREAL32 не підтримує :( Прикро. Гаразд, спробуємо перерахувати фьюз ...
Тут хороший калькулятор фьюз.
отримуємо:
.

Прошиваючи перший раз, я не врахував необхідність відключення JTAG :( і після прошивки отримав наступне повідомлення на екрані:

Ну, ніби як все добре ... Розібралися.
Наша рядок для запуску прошивки повинна виглядати так:

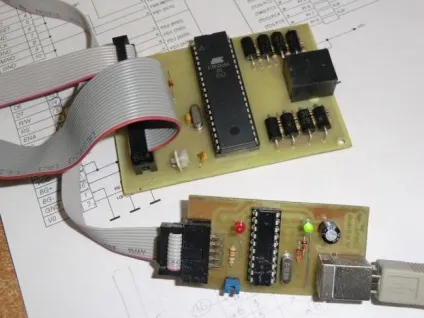

Прошиваємо мікроконтролер за допомогою AVRDUDE і програматора USBTinyISP:

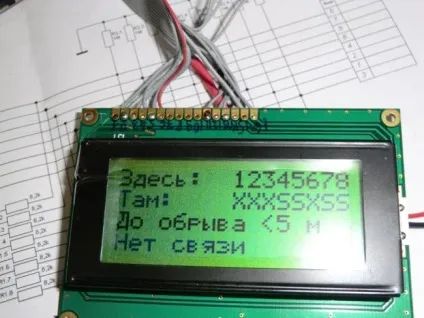

Після «правильної» прошивки, запускаємо пристрій і радісно спостерігаємо наступний текст на екрані:

На швидку руку робимо «подобу» відповідної частини (дуже вже хотілося потестировать пристрій):

Результати тестування:

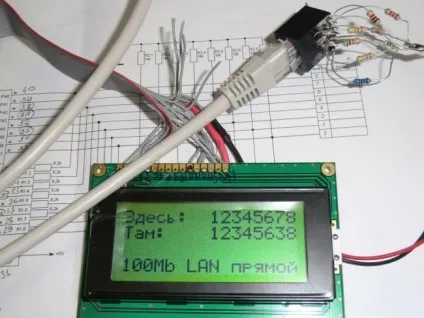

Підключаємо звичайний патч-корд

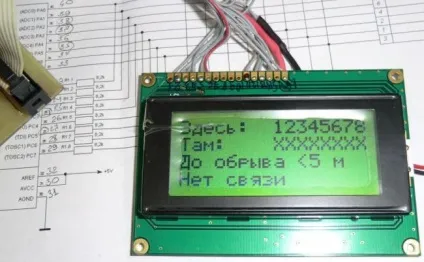

Шматок обкусаний патч-корду з 2-ма парами закорочених жив:

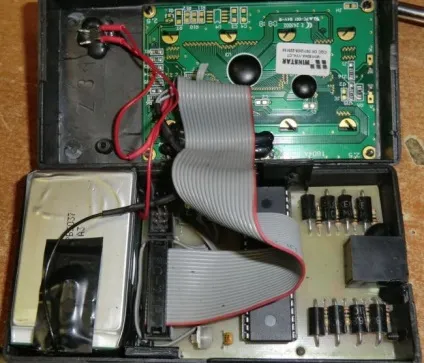

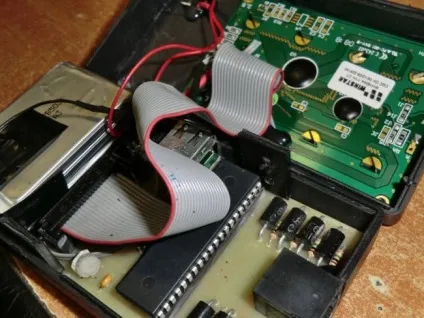

А ось тут найтриваліше справу: розміщення всього господарства в корпус:

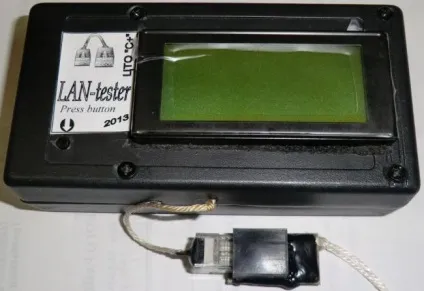

Зовнішній вигляд:

На фото вже «нормально» зроблена заглушка. Я її прикріпив на шнурочку (щоб не загубилася).

Поки що нових прошивок немає - основна робота кипить, причому, судячи з відчуттів, ключ цей приблизно 32 на 36 і б'є вона строго по голові :)

В планах:
- переробити систему захисту, десь Новомосковскл форум, в якому вказали на її недоліки
- запив кнопку калібрування тестера на нульову довжину кабелю, дуже багато нарікань
- зробити англомовний білд для людей з нерусіфіцірованимі дисплеями

Сторінку не морочився робити - просто не очікував такого інтересу, якщо чесно. Думаю, також викладу на Хабре, коли оновлю пристрій, ну і сюди ссилочку кину.

Скільки буде коштувати готовий зібраний комплект
якщо у Вас купити
поштовим переказом в Ростовську область

Зібрав пристрій. Залишилося питання! Порушували через програматор ATtiny через SinaProg. Виставив значення фузов: hfuse = 0xD9 і lfuse = 0xdf. А саме D9 і df, там є поля для цих значень. На екрані пише «АЦП несправне». Чому так. З будь-якими іншими фузамі пише «на лінії є напруга».
При побудові пристрої використовував супроцессори: 1.5КЕ6.8А, вони односторонні. Може в них проблема ?!
З нетерпінням чекаю хоч якусь пораду.

підкажіть будь ласка, зібрав даний пристрій але є проблема при підключенні гигабитного кабелю видає повідомлення «АЦП несправний», пристрій зібрано за схемою (переробив під звичайні резистори тому smd в моєму місті не продаються ніде) і в прошивці поміняв повідомлення написав латиницею щоб екран не видавав ієрогліфи, + була проблема без кабелю тестер думав що довжина -20 метрів виправив математично в прошивці, допоможіть будь ласка

Народ куплю вже готову все в зборі терміново

Доброго часу доби всім =)
А ні хто не пробував переробляти це на arduino?

Доброго всім часу доби!
Я схоже входжу в коло людей, які хочуть повторити пристрій, але мають криві руки =) Зібрав схему, прошиваю пристрій, а мені по електронній пошті що прошивка не поміщається в еепрому, дивлюся ... а дійсно, атмега16 має 16 кб, а прошивка важить 26кБ. Люди добрі просветите незнайку як прошити пристрій =)

Вітаю! Чи можна придбати цей пристрій у Вас? Сам досвіду збірки плат не маю, прошивати чіпи теж, але така річ потрібна і вона набагато краще ніж ті які продають в магазині
