L n в електриці - кольору проводів в трижильні кабелі

Різноманітність забарвлення ізоляції електрокабелів

Кольорове маркування проводів різноманітна і сильно розрізняється для заземлення, фазних і нульових жив. Щоб не було плутанини, вимоги ПУЕ регламентують якого кольору дріт заземлення використовувати в щитку електроживлення, які забарвлення обов'язково треба використовувати для нуля і фази.

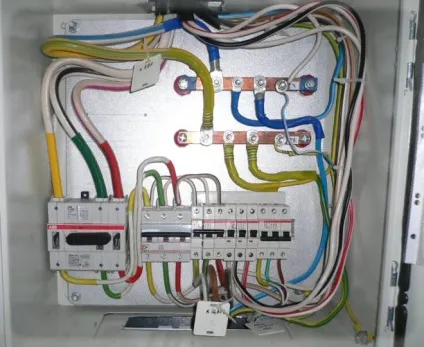

Якщо монтажні роботи проводились висококваліфікованим електриком, який знає сучасні стандарти роботи з електропроводами, не доведеться вдаватися до допомоги індикаторної викрутки або мультиметра. Призначення кожної жили кабелю розшифровується знанням його колірного позначення.

Колір жили заземлення

На окрему увагу заслуговують PEN-дроти з суміщеними «землею» і «нулем». Підключення такого типу все ще часто зустрічаються в старих будівлях, в яких електрифікація проводилася за застарілими нормами і до сих пір не оновлювалася. Якщо кабель укладався за правилами, то використовувався синій колір ізоляції, а на кінчики і місця стиків надягали жовто-зелені кембрики. Хоча, можна зустріти і колір проводу заземлення (занулення) з точністю до навпаки - жовто-зелений з синіми кінчиками.

Заземлювальна і нульова жила можуть відрізняються товщиною, часто вона тонше фазних, особливо на кабелях, що застосовуються для підключення переносних пристроїв.

Захисне заземлення є обов'язковим при прокладці ліній в житлових і промислових приміщеннях і регулюється стандартами ПУЕ та ГОСТ 18714-81. Провід нульовий заземлюючий повинен мати якомога менший опір, то ж саме стосується заземлюючого контуру. Якщо всі роботи по монтажу виконано правильно, то заземлення буде надійним захисником життя і здоров'я людини в разі появи несправностей електролінії. Як підсумок - правильна позначка кабелів для заземлення має вирішальне значення, а занулення взагалі не повинно застосовуватися. У всіх нових будинках проводка робиться за новими правилами, а старі поставлені в чергу для її заміни.

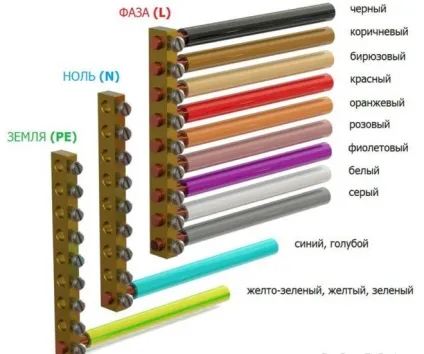

Забарвлення для нульового проводу

Кольори для фазних проводів

Ці електропроводи вимагають особливо обережного і «шанобливого» з собою звернення, так як вони є токоведущими, і необережний дотик може викликати важке ураження електричним струмом. Кольорове маркування проводів для підключення фази досить різноманітна - не можна застосовувати тільки кольору суміжні з синім, жовтим і зеленим. В якійсь мірі так набагато зручніше запам'ятовувати яким може бути колір проводу фази - НЕ синім або блакитним, НЕ жовтим або зеленим.

На електросхемах фазу позначають латинською літерою L. Така ж розмітка використовується на проводах, якщо кольорове маркування ні них не застосовується. Якщо кабель призначений для підключення трьох фаз, то фазні жили позначають буквою L з цифрою. Наприклад, для складання схеми для трифазної мережі 380 В використано L1, L2, L3. Ще в електриці прийнято альтернативне позначення: A, B, C.

Настійно рекомендується використовувати однакову забарвлення проводів, при відгалуженні однофазної ланцюга від трифазної.

Перед початком робіт треба визначитися, як буде виглядати комбінація проводів за кольором і неухильно дотримуватися обраної забарвлення.

Якщо це питання був продуманий ще на етапі підготовчих робіт і врахований при складанні схем електропроводки, слід закупити необхідну кількість кабелів з жилами необхідних квітів. Якщо все-таки потрібний дріт закінчився, то можна помітити жили вручну:

• кембриками звичайними;
• кембриками термоусадковими;
• ізоляційною стрічкою.

Ручна колірна розмітка

Застосовується в тих випадках, коли при монтажі доводиться використовувати дроти з жилами однаковою забарвлення. Також часто це відбувається при роботі в будинках старої споруди, в яких монтаж електропроводки проводився задовго до появи стандартів.

Досвідчені електрики, щоб не було плутанини при подальшому обслуговуванні електричного кола використовували набори, що дозволяють промаркувати фазні дроти. Це допускається і сучасними правилами, адже деякі кабелі виготовляються без цветобуквенних позначень. Місце використання ручної маркування регламентовано нормами ПУЕ, державних стандартів і загальноприйнятих рекомендацій. Вона кріпиться на кінці провідника, там, де він з'єднується з шиною.

Розмітка двожильних проводів

Якщо кабель вже підключений до мережі, то для пошуку фазних проводів в електриці використовують спеціальну індикаторну викрутку - в її корпусі є світлодіод, який світиться, коли жало пристрої стосується фази.

Правда ефективною вона буде тільки для двожильних проводів, адже якщо фаз кілька, то визначити де яка індикатор не зможе. В такому випадку доведеться відключати дроти і використовувати прозвонку.

Далі знадобиться набір спеціальних трубок з термоусадочним ефектом або стрічки для ізоляції, щоб розмітити фазу і нуль.

Стандарти не зобов'язують робити таку розмітку на електропровідниками по всій їх довжині. Допускається відзначити її лише в місцях стиків і з'єднання потрібних контактів. Тому, при виникненні необхідності нанести мітки на електрокабелі без позначень, потрібно заздалегідь придбати матеріали, для їх розмітки вручну.

Число використовуваних кольорів залежить від застосовуваної схеми, але головна рекомендація все ж є - бажано використовувати кольори, що виключають можливість плутанини. Тобто не застосовувати для фазних проводів сині, жовті або зелені мітки. В однофазної мережі, наприклад, фазу зазвичай позначають червоним кольором.

Розмітка трьохжильних проводів

Якщо треба визначити фазу, нуль і заземлення в трьохжильних проводах, то можна спробувати зробити це мультиметром. Прилад встановлюється на вимір змінної напруги, а потім щупами акуратно торкнутися фази (його можна знайти і індикаторною викруткою) і послідовно двох, що залишилися проводів. Далі слід запам'ятати показники і порівняти їх між собою - комбінація «фаза-нуль» зазвичай показує більшу напругу, ніж «фаза-земля».

Коли фаза, нуль і земля визначені, то можна наносити маркування. За правилами, для заземлення застосовується провід кольоровий жовто-зелений, а точніше жила з такою забарвленням, тому його маркують ізолентою відповідних кольорів. Нуль, відзначається, відповідно, синьою ізоляційною стрічкою, а фаза будь-який інший.

Якщо ж при профілактичних роботах з'ясувалося, що маркування застаріла, міняти кабелю не обов'язково. Заміні, відповідно до сучасних стандартів, підлягає лише електрообладнання, що вийшло з ладу.

Правильна розмітка проводів це обов'язкова умова якісного монтажу електропроводки при проведенні робіт будь-якої складності. Вона значно полегшує як сам монтаж, так і подальше обслуговування електромережі. Щоб електрики «розмовляли однією мовою», створені обов'язкові стандарти цветобуквенной маркування, які схожі між собою навіть в різних країнах. Відповідно до них L - це позначення фази, а N - нуля.
