Кути заточування різця і їх призначення

Кути заточування ділять на головні. допоміжні. кути в плані і кути наклонаглавной ріжучої кромки.

Головними є кути (рис. 10) α, β. γ. δ, допоміжним -кут α1 кутами в плані φ і φ1. кутом нахилу головної різальної крайки λ.

Головні кути різця (рис. 10, б) вимірюються в головній січній площині, перпендикулярній до площини різання і основний площині.

Головним заднім кутом α (альфа) називається кут між головною задньою поверхнею і площиною різання.

Кутом загострення β (бета) називається кут між передньою і головною задньою поверхнями різця.

Переднім кутом γ (гамма) називається кут між передньою поверхнею різця і площиною, перпендикулярної до площини різання, проведеної через головну ріжучу кромку.

Кутом різання δ (дельта) називається кут між передньою поверхнею різця і площиною різання.

Мал. 10. Кути заточування різця. а -в плані, б - головні, в - нахилу головної різальної крайки

Головним кутом в плані φ (фі) називається кут між проекцією головної різальної крайки на основну площину і напрямком подачі.

Допоміжним кутом в плані φ1 називається кут між проекцією допоміжної різальної крайки на основну площину і напрямком подачі.

Кутом при вершині в плані ε (епсилон) називається кут між проекціями ріжучих кромок на основну площину.

Кутом нахилу головної різальної крайки λ (лямбда) називається кут, утворений ріжучої кромкою і лінією, проведеної через вершину різця паралельно основній площині. Кут вимірюється в площині, що проходить через головну ріжучу кромку перпендикулярно основної площини, і вважається позитивним, коли вершина різця є найнижчою точкою різальної крайки; негативним, коли вершина різця є найвищою точкою різальної крайки, і дорівнює нулю при паралельності головної різальної крайки і основний площині (див. рис. 10, в).

Робоча частина різця, що є ріжучої, являє собою клин. Подібно клину, врізався в металевий брус під дією сили Р і розрізати його на частини (рис. 11, а), різець знімає шар металу з оброблюваної заготовки (рис. 11, б).

Мал. 11. Робота клина (а) і різця (б)

Сторони, що утворюють клин, розташовані під деяким кутом β, званим кутом загострення. Чим менше кут загострення, тим легше клин врізається в метал, але зі зменшенням кута загострення міцність клина (ріжучої частини інструменту) знижується, відбувається викришування. Ця обставина змушує підбирати кут загострення β в залежності від твердості та міцності оброблюваного матеріалу.

Робота різця відрізняється від роботи клина тим, що головна задня поверхня різця частково звільнена від тертя (див. Рис. 11, б). Головний задній кут α забезпечується заточуванням різця і його установкою.

Головний задній кут полегшує роботу різця і зменшує його нагрівання, що значно подовжує термін служби різця. Величина заднього головного кута 5-8 °.

В процесі роботи під дією сили різання Pр ріжуче лезо врізається в заготовку і відокремлює шар металу, що сходив по передній поверхні у вигляді стружки. Зі збільшенням переднього кута полегшується врізання різця в метал, зменшуються деформації зрізаного шару, зусилля різання, отже, і витрата енергії на зрізання одного і того ж шару металу, поліпшуються сход стружки і якість обробленої поверхні. Разом з тим збільшення переднього кута призводить до зменшення кута загострення β, а отже, і до зменшення його міцності. Тому для обробки твердих металів різець заточують з меншим переднім кутом, а при обробці м'яких, в'язких металів - з великим.

Головний кут в плані φ (див. Рис. 10) впливає на тривалість роботи різця між переточуваннями його, на чистоту поверхні, на зусилля різання, на товщину а й на ширину b зрізу (рис. 12).

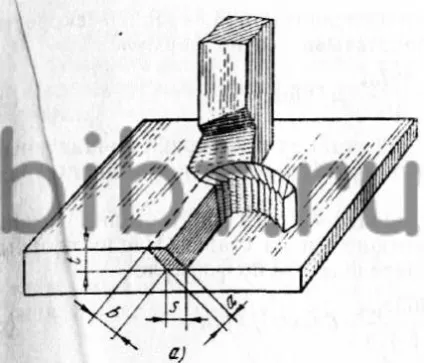

Мал. 12. Елементи різання: а - при струганні, б - при долбленії

Допоміжний кут в плані φ1 (див. Рис. 10) в основному впливає на тепловідвід, а отже, і на тривалість роботи різця між переточуваннями.

Кут нахилу головної різальної крайки λ у стругальних різців, які працюють з ударним навантаженням, оберігає вершину різця - найслабшу частину його - від передчасного руйнування. При позитивному куті заточування основна ударна навантаження припадає на кілька віддалені від вершини різця точки ріжучої кромки.
