Куля з вирізами, нарисна геометрія

прямокутної і циліндричної форми.

Порожниста куля з вирізами прямокутної і циліндричної форми в аксонометрической проекції

Куля з вирізами Побудувати сферу R = 80 мм з вирізами призматичної форми в трьох ортогональних проекціях і в аксонометрической проекції

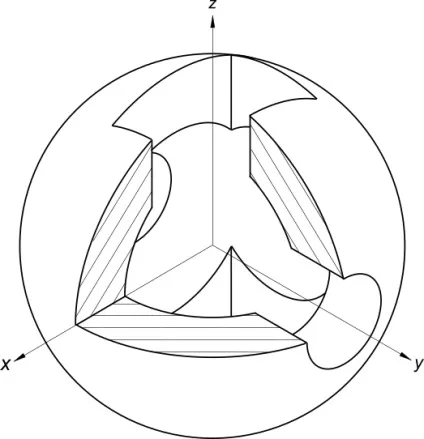

Куля з вирізами призматичної форми в трьох ортогональних проекціях і в аксонометрической проекції

Спочатку відзначаємо на фронтальній проекції точки 2 ", 3" і 5 "перетину поверхні сфери з фронтально-проектує ребрами призми. Наступним кроком будуємо на горизонтальній проекції точки 2`, 3` і 5` вводячи допоміжні фронтально-проектують площині δ1, δ2, δ3 і δ4. Наступним кроком будуємо на фронтальній проекції точки 2 "`, 3 "` і 5 "`, відкладаючи відповідні їм величини y1, y2, y3, y4 і y5. Точка 4 необхідна для побудови лекальних кривих.

Побудова прямокутної ізометрії сфери з вирізами призматичної форми виконуємо крок за кроком: - виконуємо прив'язку осей прямокутної ізометрії до центру сфери; - на ортогональному кресленні визначаємо, що є два плоских зрізу лежать в площинах профільного рівня. У цих площинах розташовуються окружності діаметром d, то на картинну площину вони проектується ортогонально у вигляді еліпсів, велика вісь яких перпендикулярна «вільної» аксонометрической осі, а мала - збігається з цією віссю; - спочатку будуємо окружність лежить в профільній площині і проходить через точку A; - проводимо окружність нарису сфери, що описує коло профільної площини; - будуємо точку 5 відкладаючи від центру сфери вгору відстань рівне 10 + 20 мм; - будуємо окружність лежить в профільній площині рівня і проходить через точку 1; - будуємо точку 2 відкладаючи вниз від центру кола, що проходить через точку 1, відстань рівне 10 мм; - точки C, D відклавши на осі y від центру сфери відстані yC і yD; - точки 3 і 4 знаходимо побудувавши відповідні фронтально проектують прямі і відклавши на них відстані y3, y4; - точки 2, D і 3 і 3, 4 і 5 з'єднуємо плавною кривою по леклу.
