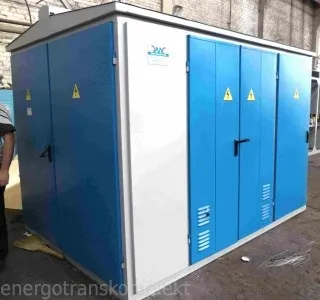

КТПК кіоскового типу
Комплектні трансформаторні підстанції (далі КТП) призначені для прийому, транзиту, перетворення і розподілу електричної енергії трифазного змінного струму промислової частоти 50 Гц номінальною напругою 6-10кВ і 0,4 кВ в системах з глухозаземленою нейтраллю на боці низької напруги.
КТП використовуються для електропостачання об'єктів будівництва, промисловості і сільського господарства, комунальних споживачів і невеликих населених пунктів.
Види кліматичних виконань КТП: У1 і УХЛ1 по ГОСТ 15150 і ГОСТ 15543.1, температура навколишнього середовища: від -40 ° С до + 40 ° С для У1, від -60 ° С до + 40 ° С для УХЛ1, висота над рівнем моря не більше 1000м. КТП не призначені для роботи в середовищі, що піддається посиленому забруднення, дії газів, випарів і хімічних відкладень, шкідливих для ізоляції, а також в середовищі, небезпечної щодо вибуху і пожежі.
КТП кіоскового типу встановлюється на найпростішу бетонну площадку і має три відсіки:
- пристрій розподільчий високої напруги (ПВН), де встановлюються високовольтні апарати комутації і захисту,
- понижуючий силовий трансформатор, що знижує первинна напруга з 6-10кВ до вторинного напруги 0,4 кВ,
- пристрій розподільчий низької напруги (РУ НН), що живлять споживачів.
КТП має пристрої, що захищають установки від перевантажень і КЗ а також по додатковій вимозі, фідер вуличного освітлення, який вмикається та вимикається автоматично за сигналом вбудованого реле. Захист від перенапруг на стороні високої та низької напруги здійснюється розрядниками або обмежувачами від перенапруги. Підстанція забезпечує облік електричної енергії за допомогою лічильника на відповідних трансформаторах струму, має електричні і механічні блокування, що забезпечують безпечну роботу обслуговуючого персоналу.
КТП поставляються замовнику повністю укомплектовані апаратурою і готовими для монтажу і підключення. Силові трансформатори або входять в комплект КТП, або поставляються окремо (в залежності від вимоги замовника).
Підстанції можуть виконуватися як по тупикової, так і по прохідній схемою, в них передбачено як повітряне, так і кабельне виконання вводів ВН і висновків НН. У разі повітряного вводу, КТП підключається до ЛЕП через високовольтні роз'єднувачі, які поставляються комплектно з КТП і встановлюються на найближчій до неї опорі.
