Кругова діаграма з винесенням

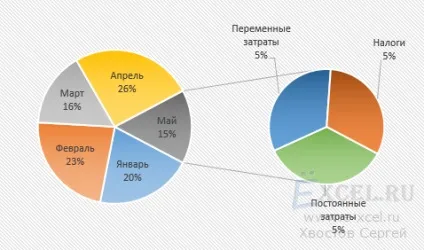

Отже, ми хочемо побудувати таку діаграму:

Що для цього потрібно? Правильно розташувати дані. Можна це зробити, наприклад, таким чином:

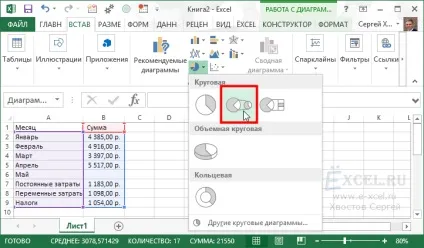

Щоб побудувати цікаву для нас діаграму виділимо таблицю, перейдемо у вкладку "Вставка" в розділі "Діаграми" натиснемо кнопку "Кругова", у випадаючому списку виберемо "Вторинна кругова":

У нас вийти приблизно така діаграма:

Видаляємо назву і легенду, для цього клацаємо на них лівою клавішею мишки і натискаємо "Del" на клавіатурі. Розтягуємо діаграму до необхідних розмірів:

Клацаємо по будь-"часточці" діаграми лівою клавішею мишки і натискаємо праву клавішу мишки, в контекстному меню вибираємо "Додати підписи даних":

У нас повинно вийти наступне:

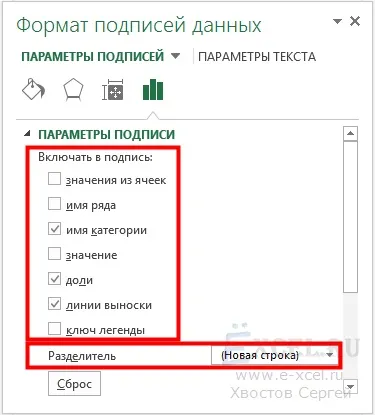

Тепер клацаємо лівою клавішею мишки по будь-якого підпису так щоб підписи виділилися і натискаємо праву клавішу мишки, в контекстному меню вибираємо "Формат підписів даних.":

Має вийти щось на зразок цього:

Міняємо формати і розмальовку на свій смак і отримуємо остаточний варіант:

• У файлі-прикладі в листі "Прімер_2" частки вторинної діаграми дають в сумі 100%.
