Кроквяна система двосхилого даху своїми руками пристрій і монтаж конструкції
Двосхилий дах: види і переваги
Нагадаємо, що двосхилий дах - це вид покрівлі, що складається з двох площин (скатів), з'єднаних під кутом під нахилом. Вона може бути простою (симетричною або асиметричною) і складної - ламаної.
Раціональність вибору покрівлі з двох скатів визначається такими її перевагами:
- Економічність і простота зведення, в порівнянні з іншими покрівельними конструкціями.
- Легкість і доступність обслуговування в будь-який час року.
- Надійність і міцність при вітрі, снігопаді, граді і інших природних впливах.
- Можливість облаштування мансарди.
- Більш якісна гідро- і теплоізоляція.
Необхідний теоретичний мінімум для зведення кроквяної системи

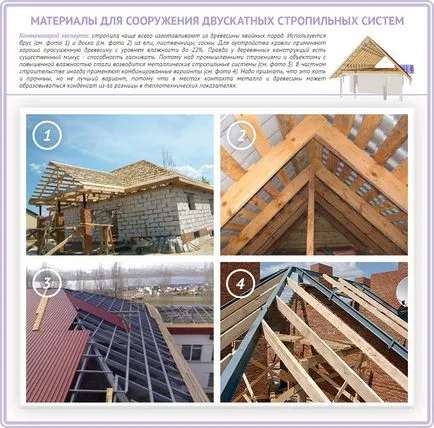

Конструкція скатного даху виконується з металевих або дерев'яних балок. Метал - більш «проблемний» матеріал. Він ускладнює всю покрівельну систему, швидко охолоджується і нагрівається, більш складний в монтажі і вимагає застосування професійного зварювального устаткування. Виходячи з цього, в будівництві приватних будинків (особливо, своїми руками) використовується переважно деревина.

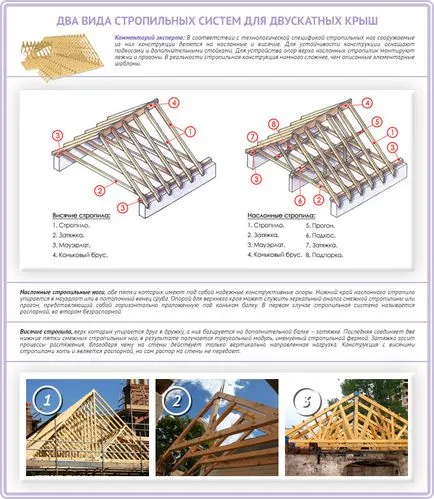

Є два основні варіанти виконання кроквяної системи для двосхилим даху - пристрій висячого типу (у кожної кроквяної ноги є дві точки опори) і наслонних спосіб (крокви з'єднані внизу затягуванням, утворюючи трикутну ферму, посередині встановлена несуча балка). Похилі конструкція необхідна, якщо між несучими стінами є відстань більше 10 метрів. Подивіться на зображення:

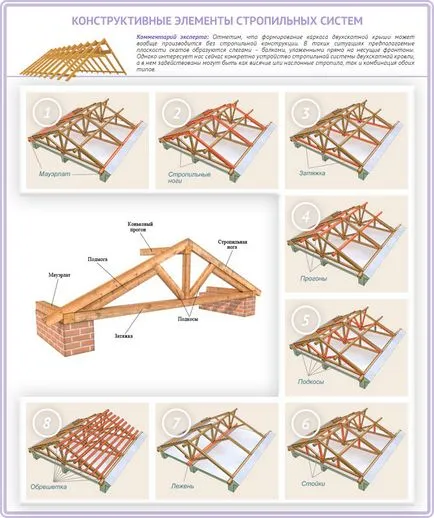

Їх чого складається система кроквяних елементів? Уявімо 3Д проекцію. Скелет даху складається з мауерлата (кроквяної основи), крокв, коника, стійок, прогонів, лежня, затягувань, підкосів і обрешітки. Мауерлат, лежень і затягування - нижні деталі системи, на яких зводиться вся майбутня дах. Спочатку ознайомтеся з ілюстрацією нижче, а потім розглянемо кожен елемент окремо:
Мауерлат - основа всіх основ
Мауерлат є брус з цільного дерева (переважно хвойних порід) перетином 10-15 см. Це оптимальні розміри для потрібної міцності і довговічності всієї покрівельної конструкції. Брус укладається на несучі стіни будинку для перерозподілу на них распорной навантаження.

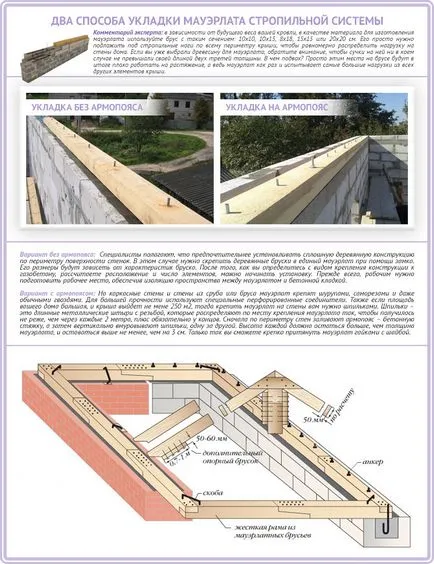

Є два способи монтажу брусків кроквяної основи - з передачею навантаження на стіни і без передачі тяжкості. Вибір варіанту кріплення мауерлата повинен залежати від тяжкості покрівельної системи, покриття, товщини несучих стін і периметра даху.
При останньому варіанті мауерлат укладається в кишеню, ближче до внутрішньої грані стіни, і кріпиться на дерев'яні пробки скобами (кожна пробка відповідає розміру цегли і є частиною верхнього ряду цегляної кладки).
Бруски, що сприймають навантаження, монтуються на несучі стіни зверху за допомогою анкерів. Майстри радять класти жорстку раму на бетонну основу у вигляді пояса в стіні. Під мауерлат обов'язково укладається якісна гідроізоляція.
Лежень - базовий розподільник навантаження
Лежень виконує функції, подібні до мауерлатом, і має такі ж розміри. Балки укладаються на внутрішні несучі стіни, щоб рівномірно розподіляти навантаження від вертикальних стійок і підкосів.

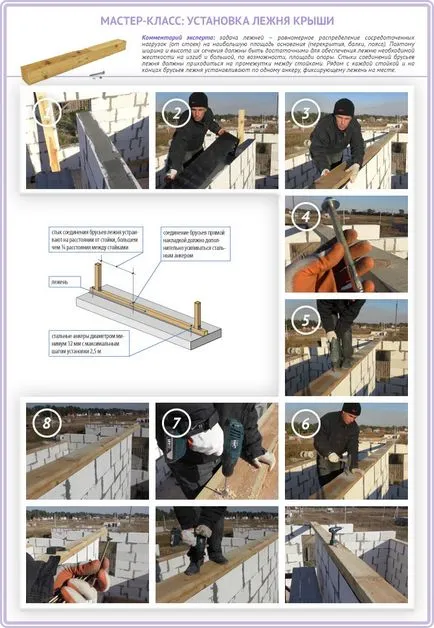

Майстер-клас з монтажу лежней дивіться на ілюстрації:
Кроквяні ноги - ребра покрівельного скелета
Крокви можна назвати головною складовою покрівельного каркаса. Цей елемент можна не використовувати або замінити іншою деталлю. Ноги крокв - це дерев'яні бруси, розмір перетину яких може варіюватися від 5 до 15 см. Крокви спираються на мауерлат і з'єднуються між собою коником.
Коник - маленький нюанс з великим значенням
Завершальний елемент стику двох скатів називають коником даху. Це ребро, розташоване вертикально в найвищій точці покрівлі. У місці примикання крокв монтується коньковий прогін. Після на нього і встановлюється коник даху. Цей елемент скріплює крокви, виконує вентиляційну функцію і надає покрівлі естетичність.
Стійки - приймачі основних навантажень
Стійки - потужні балки, які беруть частину навантаження кроквяної конструкції. Вони встановлюються вертикально, як правило, по центру ферми. Якщо проект передбачає мансарду, то стійки розміщують з двох сторін, ближче до схилах даху. Коли мансарда ділиться на дві кімнати, то стійки розташовують і по центру і з боків.
Прогони - підтримка крокв
Коньковий і бічні прогони служать підсилювачем жорсткості кроквяних ферм. Чим більше навантаження на систему (сніжні зими, важке дахове покриття, велика площа даху та ін.), Тим більше прогонів має бути встановлено на схилах даху.
Затягування - з'єднувач кроквяної елемента
Ця деталь конструкції виконує функцію фіксації крокв біля основи. Таким чином, формується кроквяний трикутник - ферма. Затягування можуть не встановлюватися в системах наслонних типу.
Підкоси - фортеця конструкції
Підкоси служать опорою стійок і зміцнюють всі елементи конструкції. Фахівці рекомендують встановлювати підкоси під кутом 450. Це підвищує міцність системи і захищає її від деформації під впливом снігових мас і вітру.
Решетування - основа для покрівельного пирога
Решетування - горизонтальні дерев'яні рейки перетином 40-50 мм, розташовані на схилах перпендикулярно кроквах. Головне призначення обрешітки - фіксація покрівельного матеріалу. Від його типу і залежить частота і товщина обрешеточних рейок. Крім того, лати допомагає пересувати матеріали під час покрівлі і служить додатковим елементом міцності конструкції.
Елементи свеса - завершальні моменти
Край покрівельної системи називається звисом. Це виступ кроквяної системи над стіною приблизно на 40 см. Короб схилу складається з таких елементів: кобили (рейки з'єднання з кроквами), лобові і карнизні дошки. Призначення свеса - захист стін від намокання під час дощів і танення снігу.
Покрокове керівництво по монтажу кроквяної системи двосхилого даху

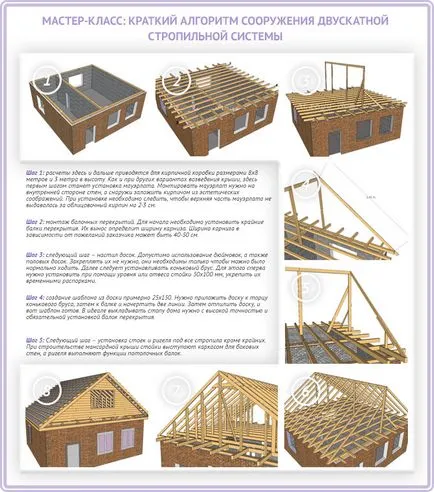

Спочатку пропонуємо ознайомитися з ілюстрацією, яку ми приготували для вас:
А тепер розглянемо три основних етапи процесу пристрою кроквяної системи простий двосхилим даху:
1 етап: Розрахунки і складання проекту
Починати роботу слід з підготовки проекту даху. Він буде містити всі розміри, форми і типи кріплень елементів конструкції. Для створення якісного проекту потрібно провести такі розрахунки:
- Розрахунок постійних і змінних навантажень на кроквяну систему. До постійних навантажень відносять вага покрівлі і оздоблювальних матеріалів (мансарда також враховується додатково). Змінні навантаження - це сила вітру, дощу, снігу тощо. Максимальної можна вважати основне навантаження до 50 кг на квадратний метр покрівлі, а змінну - до 300 кг (з огляду на можливі снігові завали).
- Облік сейсмічної активності, штормових вітрів і особливостей місця розташування будинку. Наприклад, якщо будинок оточений іншими будівлями, то навантаження на покрівлю значно знижується.

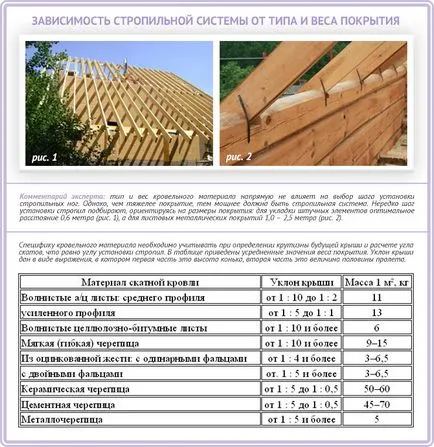

- Вибір кута нахилу двосхилим даху. При розрахунку кута нахилу до уваги беруться такі чинники: чим вище кут, тим більше матеріалів піде на дах (і грошей, відповідно); нахил залежить від покрівельного матеріалу - чим м'якше покрівля, тим менше кут нахилу (наприклад, для м'якої черепиці вибирається кут 5-200, а якщо ви використовуєте шифер або ондулін, необхідно вибрати нахил 20-450).

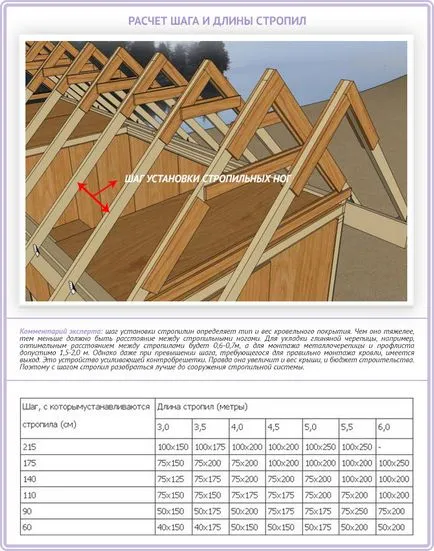

- Розрахунок кроку і довжини крокв. Довжина кроку між кроквяними фермами варіюється від 60 до 100 см. Чим важче покриття покрівлі, тим частіше потрібно розподіляти крокви. Для розрахунку довжини стропіліни використовуємо теорему Піфагора, приймаючи кроквяну ногу за гіпотенузу трикутника. Першою стороною вважатимемо половину ширини будинку, а другий - обрану висоту даху. Потім до знайденої нами гіпотенузі додамо ще 60-70 см запасу.
Коли всі розрахунки проведені, потрібно зробити креслення деталей, з'єднань і всього проекту в цілому.
2 етап: Придбання та підготовка необхідних матеріалів та інструментів
Для роботи необхідно придбати пиломатеріал, згідно з розрахунками, болти, куточки, анкера та інші з'єднувальні деталі, і підготувати відповідні інструменти (дрилі, рівні, метри, лобзик і ін.). Деревина для несучих балок і крокв повинна бути цільною і якісною - сучки і червоточини неприпустимі.
Антисептична, протикорозійний і протипожежна обробка деревини - обов'язковий момент на цьому етапі. З матеріалом можна починати роботу через добу після обробки.
3 етап: Монтаж кроквяної конструкції даху
Монтувати покрівельний каркас краще в суху НЕ вітряну погоду, щоб не стикатися з додатковими складнощами під час роботи. На цьому етапі ми зупинимося більш детально і розглянемо покрокову інструкцію монтажу кроквяної системи.
Установка кроквяної системи: покрокове керівництво
Крок 1. Укладання мауерлата і лежня. Лежня може і не бути, якщо всередині будинку більше немає несучих стін. Перед тим, як укласти мауерлат на стіни, необхідно вистелити гідроізоляційний матеріал, наприклад, руберойд. Відміряємо стрічку потрібної ширини, відрізаємо і кладемо гідроізоляцію на край стіни (де буде встановлена рама).
Розмічаємо балки потрібного перетину і довжини, робимо обрізку і починаємо формувати раму основи. Мауерлат повинен розташовуватися з зовнішнього краю стіни (якщо запланована висяча конструкція) або в спеціальній ніші на стіні перед порогом (якщо система покрівлі - Похилі). Лежні під стійки укладаються на внутрішні несучі перегородки. Кріпиться мауерлат до стіни і дерев'яних пробок скобами, шпильками і анкерами.

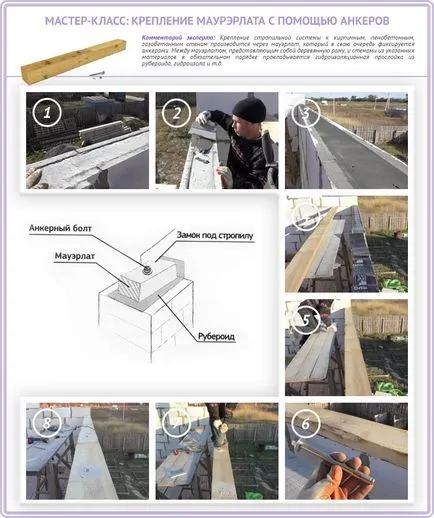

І пропонуємо ознайомитися з ілюстрацією, яку ми для вас підготували:
Укладаючи раму по всій довжині стіни, ми можемо зіткнутися з необхідністю з'єднань бруса основи. Виконувати їх слід шляхом розпилу брусків під кутом строго в 90 градусів. Кріплення здійснюємо якісними болтами.
Як не пошкодити цегла або блоки при піднятті дощок для даху?
Виберіть край стіни, через який найзручніше подавати балки для покрівельного каркаса. Цей край потрібно захистити дерев'яним косинцем. Підійдуть два обрізка чорновий дошки довжиною близько метра, які потрібно збити між собою під прямим кутом. Одягніть кутник на зовнішній край робочої стіни. Тепер можна піднімати дошки, не боячись пошкодити ними стіни або підвіконня.
Крок 2. Монтаж крокв. Насамперед необхідно встановити крайні крокви. Для того, щоб крокви трималися рівно, встановлюємо стійки по центру. Стійки кріпимо до мауерлату за допомогою залізного куточка і саморізів. Ця тимчасова деталь забирається після установки всіх крокв. Скріплюємо крайні крокви ригелями і встановлюємо коньковий прогін. Тип кріплення - металевий куточок, саморізи і шпильки.

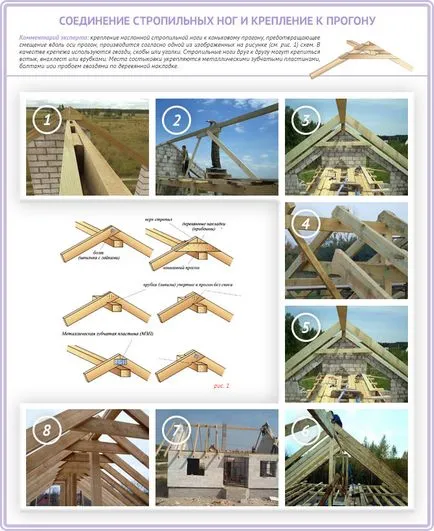

На ілюстрації показаний процес монтажу кроквяних ніг і кріплення крокв до прогону:

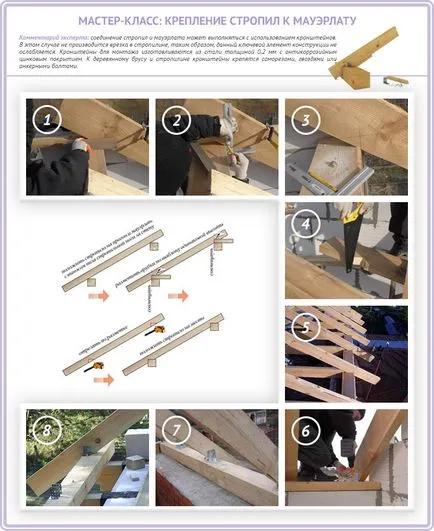

А ось як кріпити крокви до мауерлату:
Між крайніми фермами обов'язково потрібно натягнути будівельну нитку, по якій ми будемо рівняти все стропіліни ската.
Тепер монтуємо всі кроквяні елементи по заздалегідь розміченій схемі. Стикуємося крокви над гребеневим прогоном.
Як посилити міцність крокв: порада експерта
Зміцнити кроквяні ноги допоможе система спеціальних стійок. На мауерлат кріпляться дерев'яні бруски з дощок такої ж товщини, що і крокви. Бруски повинні бути закріплені з кроком, рівним заданої віддалі між кроквяними ногами по розмітці. Довжина кожної дошки - приблизно 40 см. Ці стійки будуть передавати навантаження на мауерлат і несучі перекриття. Бруски потрібно закріпити до основи сталевими ріжками. Тепер кроквяні ноги потрібно встановити так, щоб один бік кожної прилягав до стійки. Потім з іншого боку кожної крокви кріпимо таку ж стійку і схоплює все три деталі шпильками 12 мм.
Після монтажу всіх ніг стійки підрізають врівень скосу стропіліни з боку вулиці. Зсередини між стійками утворюється порожній кут, який потрібно закрити дерев'яним трикутником (можна використовувати обрізки від скосів).
Крок 3. Гідроізоляція та лати. На готові кроквяні ребра потрібно укласти якісний гідроізоляційний паропроницаемий матеріал під обрешітку. Захід ізоляційного полотна (лист на лист) робиться на 15 см. На гідроізоляцію набивається контр решетування з дерев'яних рейок по ребрах крокв. Зверху встановлюється решетування з таких же рейок перпендикулярно до кроквяних ніг.
При монтажі каркаса потрібно враховувати наявність димоходу і обов'язкову вентиляцію коника. Відстань між дошками обрешітки в середньому - 300 мм. Така схема підходить для всіх видів твердої покрівлі. При виборі м'якого покрівельного матеріалу обрешітка робиться суцільний з листів вологостійкої фанери.
Кроквяна система готова. Тепер прийшла черга монтажу покрівельного матеріалу, внутрішнього утеплення даху та облаштування мансарди (якщо така передбачена проектом).
Отже, прийшов час відповісти на головне питання нашої теми: а чи варто робити це все своїми руками? Не вірте тому, хто скаже вам, що це - легко і просто. Але якщо у вас золоті руки і величезне бажання зробити якісну дах «для себе», то вперед! Бажаємо вам удачі!
