Крокви для даху своїми руками як ставити і розрахувати розміри

Крокви для даху своїми руками виготовляються при будівництві каркаса покрівельної конструкції по заздалегідь розробленим проектом. Важливо використовувати якісний матеріал і забезпечити необхідний рівень безпеки при проведенні робіт.

Ключове значення кроквяної системи

Зведення даху - один з найважливіших етапів будівництва, під час якого особливу увагу слід приділити кроквяної системі. Від правильного розташування і якості крокв залежить не тільки зовнішній вигляд конструкції, але і її витривалість в процесі експлуатації. Якщо дахове покриття або теплоізоляцію можна відремонтувати, або замінити в короткі терміни, заміна елемента кроквяної системи потребують трудомісткого капітального ремонту. Таким чином, проектування даху і монтаж конструкції вимагає високої точності.

При будівництві приватних будинків застосовуються крокви з дерева або металу, в деяких випадках використовується комбінація матеріалів. Найбільш поширеними є більш доступні дерев'яні конструкції. Елементи кроквяної системи можуть бути виконані на замовлення або самостійно.

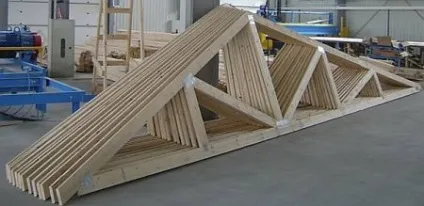

Перевага використання готових кроквяних конструкцій полягає у високій точності їх виготовлення, повній відповідності заданим параметрам. Заводські дерев'яні крокви, як правило, оснащуються металевими вставками, які спрощують монтаж. Також на замовлення можуть виготовлятися кроквяні ферми.

Металеві крокви виконуються з прокату з антикорозійним цинковим покриттям - куточків, швелерів. Їх перевагою є відносно невелика вага при високій міцності. До недоліків крокв такого типу відноситься трудомісткість робіт з металом, складність підгонки деталей на даху, необхідність навичок роботи зі зварювальним апаратом. З цієї причини в приватному будівництві рекомендується крокви для даху своїми руками виконувати з дерева.

підготовка пиломатеріалу

Крокви зазвичай виконуються з бруса шириною 100-150 мм, і товщиною від 50 мм. Довжина бруса підбирається виходячи з необхідної довжини кроквяної ноги і кута установки. При необхідності виготовляються складові крокви. Нарощування довжини ноги може виконуватися різними способами. Зведення крокв найкраще виконувати з вилежатися сухого бруса, щоб уникнути зміни його геометрії при висиханні - це дає можливість гарантувати збереження форми покрівельної конструкції.

Перш ніж виконувати стропіловку даху, підготовлені крокви та інші елементи системи слід захистити від можливого пошкодження комахами і підвищити вогнестійкість матеріалу. Для цього застосовуються спеціальні огнебіозащітние просочення. Елементи з бруса з усіх боків слід обробити відповідними складами, особливу увагу, приділяючи місцях майбутніх стиків. Склад наноситься широким пензлем з довгим ворсом. Обробка виконується в два шари, причому після нанесення першого шару матеріал повинен добре просохнути.

Монтаж кроквяної системи починається тільки після повного висихання двічі оброблених деталей.

Розрахунок кроквяної системи

Як розрахувати крокви на дах, щоб конструкція успішно справлялася з навантаженнями? Займаючись будівництвом будинку своїми руками, підготовку покрівельної системи можна виконати самостійно. Але потрібно зробити ряд розрахунків, складність яких безпосередньо залежить від конфігурації покрівлі. Якщо розрахунок односкатной або двосхилим даху досить просто зробити самостійно, чотирьохскатні і складні ламані покрівлі вимагають професійного підходу при проектуванні.

Розміри елементів кроквяної конструкції і їх розташування обумовлені:

• типом і розмірами даху;
• кутом нахилу скатів;
• типом покрівельного покриття;
• шириною утеплювача;
• параметрами атмосферної навантаження.

Щоб зрозуміти, як розрахувати крокви даху, рекомендується ознайомитися з діючими нормативними документами. ВУкаіни це СНиП 2.01.07-85 «Навантаження і впливи», а також додані до «Змінам до СНиП 2.01.07-85" карти снігових і вітрових навантажень в регіонах країни. Залежно від атмосферних навантажень в розрахунки вносяться поправочні коефіцієнти.

Перетин і розміри кроквяних ніг безпосередньо залежать від характеристик обраного покрівельного матеріалу і кута нахилу покрівлі. Малий кут нахилу сприяє накопиченню снігу (це вимагає застосування потужних крокв), але знижує вітрове навантаження, а у крутих дахів підвищена парусність. Вибір типу покрівлі впливає на кут нахилу скатів даху, крім цього, необхідно враховувати вагу необхідної обрешітки, а також самого покрівельного матеріалу.

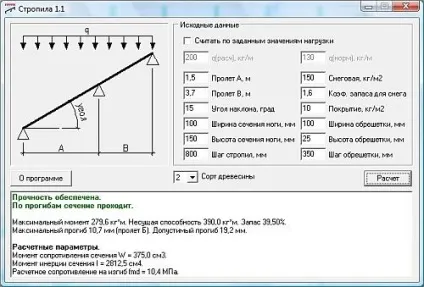

Якщо немає можливості замовити проект кроквяної системи у приватного проектувальника або в проектній організації, можна скористатися спеціальними програмами. Наприклад, програма «Крокви» дозволяє визначити необхідні розміри кроквяних ніг і інші параметри конструкції. Детальну схему можна розробити за допомогою програм з проектування.

Типи стропильних систем

Різні типи кроквяних систем мають певні особливості зведення. Наприклад, крокви односкатной і шатрової покрівлі істотно розрізняються, тому з типом конструкції слід визначитися заздалегідь. Розглянувши особливості монтажу різних стропильних систем, можна оцінити можливість впоратися з роботою своїми силами.

Найбільш простий вважається односхилий конструкція. Скат спирається на несучі стіни, кут нахилу визначається перепадом висот капітальних стін або висотою спеціальних підпір. Крокви розташовані паралельно один одному.

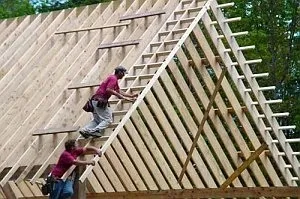

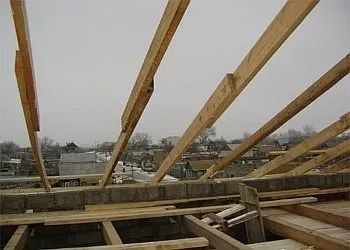

Двосхилий дах трохи складніше: крокви так само розташовані паралельно, нижніми кінцями впираються в опори або мауерлат (зі звисом або без схилу). Верхні кінці монтуються до коньковому прогону, який повинен бути встановлений між фронтонами строго горизонтально, або крокви попарно стикуються, утворюючи Л-образні арки. Для забезпечення жорсткості конструкції застосовуються перемички, опори, підкоси і т.д.

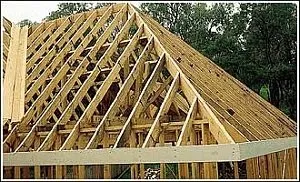

Розглядаючи, як поставити крокви на дах вальмовому типу, варто відзначити складність з'єднань і перекриттів таких конструкцій. Для монтажу вальм, трикутних скатів над торцями будинку, необхідно використовувати спеціальні потужні діагональні крокви. Дуже важливо правильно виконати розрахунок і завмер даних елементів, в іншому випадку порушиться симетрія конструкції, і дах в процесі експлуатації не витримає навантажень. Як мінімум проектування такої покрівлі слід довірити професіоналам.

Такі самі проблеми виникають і при будівництві шатрового даху над будівлями, що мають квадратний периметр. Діагональні крокви змикаються в одній точці, утворюючи чотири рівнобедрених трикутника. Неправильно обраний кут нахилу скатів і перетин кроквяних ніг призведуть до руйнування конструкції.

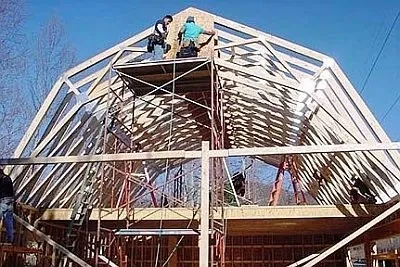

Ламані двосхилі мансардні дахи трохи складніше в проектуванні і монтажі, ніж щипцові конструкції, але значно простіше четирехскатной. Таку покрівельну конструкцію цілком можна виконати своїми силами навіть не маючи серйозного досвіду будівельних робіт.

кріплення крокв

При будівництві кроквяної системи рекомендується використовувати крокви, виконані з цілісного бруса або дошки. Але далеко не завжди це можливо. При необхідності використовувати довгі кроквяні ноги можна застосовувати клеєний кроквяний брус, але це досить дорогий матеріал. Простіше наростити крокви самостійно.

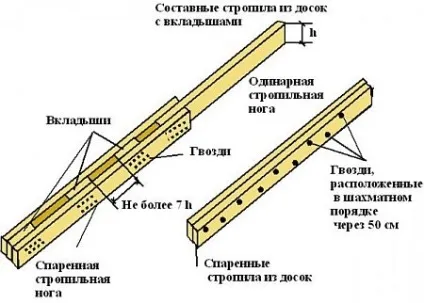

При використанні дощок, більш потужне крокви можна отримати, скріпивши дві дошки товщиною близько 50 мм між собою впритул. Дошки зшиваються скобами або цвяхами в шаховому порядку.

Другий варіант подовження крокви - монтаж трьох дощок з вкладишами. У цьому випадку між двома дошками надійно кріпиться нижня частина третьої дошки, висунутої на необхідну довжину. Простір, що залишився між двома дошками заповнюється дерев'яними прокладками з дошки необхідної товщини. Брус стикується встик, при цьому важливо виконати зрізи торців строго під прямим кутом, місце стику з двох сторін закривається дерев'яною накладкою або металевою пластиною. Також може використовуватися з'єднання внахлест - візит повинен становити не менше метра, кріплення цвяхами або шпильками в шаховому порядку.

Третій варіант стикування - метод косого прируба. Крокви підрізають під кутом 45-70 градусів і скріплюються болтом, діаметр якого становить 12 або 14 мм.

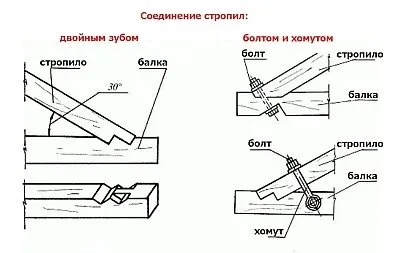

Розглядаючи, як ставити крокви на дах, важливо відзначити, що дерев'яна система вимагає уважного підходу до вибору способу з'єднання елементів. Найбільш поширені:

• одинарний або подвійний зуб;
• кріплення за допомогою скоб або цвяхів;
• болтові з'єднання;
• з'єднання із застосуванням хомутів.

Важливо враховувати, що найпоширеніший спосіб (цвяхи і скоби) може застосовуватися при монтажі елементів з добре просушеної і вилежатися деревини, так як всихання вологого дерева веде порушення міцності кріплення вузла. Дошки і брус, вологість яких близька до максимально допустимих значень, рекомендується скріплювати болтами, але такий спосіб певною мірою послаблює опір елементів навантажень.
