Крісло-ліжко, моделіст-конструктор

Пропоную свій варіант конструкції крісла-ліжка, на основі якого можна виготовити нове крісло або переробити наявне. У моєму розпорядженні виявилося старе, з набору м'яких меблів «Нарспи». Переробка його полягала в наступному. Сидіння у крісла (рис.1) під кутом - довелося зробити його горизонтальним. Нижче його до обох боковин крісла пригвинтив дві планки 4, які служать напрямними для висувної частини лежака. Для підвищення жорсткості основної конструкції боковини крісла з'єднав поперечною планкою 2 і задньою панеллю 5 (використана наявна спинка крісла). З'єднання - за допомогою меблевих куточків і шурупів. Висувні частини збиралися окремо.

Для переробки крісла будуть потрібні дерев'яні бруски, три алюмінієвих куточка, дві металеві пластини, чотири кульові опори-колеса, металеві або меблеві куточки.

Довжина крісла в розкладеному стані 1,75 - 1,8 метра, що цілком достатньо і для дорослої людини.

Крісло-ліжко (рис.1) складається з власне крісла, висунутих з-під нього секцій 1 і 8 і укладаються подушок. По напрямних планок 4 (бруски 600x40x20 мм на боковинах крісла) спочатку висувається друга секція 8, потім з неї - перша висувна секція 1. На обидва висунутих каркаса укладаються подушки 6. Я використовував ті, що були на старому кріслі; але їх нескладно виготовити спеціально з поролону і декоративної тканини.

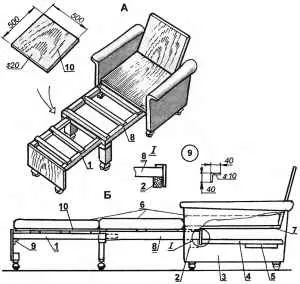

Мал. 1. Крісло в положенні «ліжко» (А-без подушок, Б - з укладеними подушками):

1 - перша висувна секція;

2 - брусок посилення крісла;

3 - боковина крісла;

4 - направляючий брусок;

5 - поперечна панель;

6 - подушки (на кріслі - звичайна пухова);

7 - сидіння крісла;

8 - друга висувна секція;

9 - меблевий куточок;

10 - накладної щит.

Каркас другий висувної секції (рис.2) зібраний з двох поздовжніх брусків 1, до яких пригвинчені три поперечки 2. Передня спинка 4 використана від наявного крісла і з'єднана з брусками 1 за допомогою чотирьох штатних меблевих куточків 6. До неї прикріплені з посиленням куточками 8 дві дерев'яні бобишки 3, до яких кріпляться кульові опори-колеса 7. Для обмеження висунення каркаса до останньої поперечини пригвинчений алюмінієвий куточок 5.

Каркас першої висувної секції 8 (рис. 3) також зібраний з двох поздовжніх брусків 1, до яких пригвинчені чотири верхні поперечини 2 і одна нижня (передня) поперечина 3, на яку спирається висувною каркас 1. До неї прикріплені дві ніжки 4, до яких кріпляться кульові опори-колеса. Для запобігання зайвого висування до останньої поперечини пригвинчені металеві пластини 6.

Як напрямні для висунення каркаса 1 використані два алюмінієвих куточка 5, пригвинчених до поздовжніх брусків 1.

На малюнках показані схеми висувних секцій, а також крісло-ліжко в положеннях «ліжко» і «крісло». Подушки крісла в розсунутому положенні розташовуються вище сидіння самого крісла, тому на сидіння укладається звичайна пухова подушка.

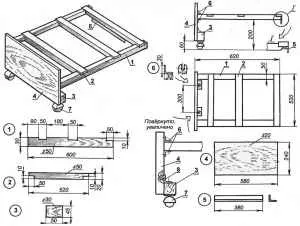

Мал. 2. Каркас першої вдвіжной секції:

1 - поздовжній брусок (2 шт.);

2 - поперечні планки (3 шт.);

4 - передній щиток;

5 - обмежувач висування (металевий куточок);

6,8 - меблеві куточки;

7-опора-колесо (2 шт.).

На малюнку 1А крісло-ліжко в положенні «ліжко» без подушок крісла. Як видно з малюнка, розсунути частина крісла виявляється нижче сидіння самого крісла. Для компенсації різниці висоти висувних каркасів на них укладаються щити, які в денний час зберігаються окремо.

Тепер деякі пояснення до конструкції. На малюнку 2 куточок 5, як вже згадувалося, служить для запобігання зайвого висування каркаса. Ту ж роль грають наполегливі пластини 6 на малюнку 3.

Стінка передня 4 на малюнку 2 -древесностружечная плита, обтягнута меблевої тканиною. Вона використана від самого крісла, тому з'єднання з нею поздовжніх брусків і бобишек 3 виконано за допомогою штатних меблевих куточків.

Мал. 3. Каркас другий висувної секції:

1 - поздовжній брусок (2 шт.);

2 - поперечна планка (4 шт.);

3 - нижній поперечний брус - опора для першої висувної секції;

4 - ніжка (бобишка кріплення колеса, 2 шт.);

5 - направляючий куточок (380x40x40, 2 шт.);

6 - упори-обмежувачі;

7-меблевий куточок (2 шт.);

8-косинці посилення кріплення ніжок.

На малюнку 3 нижній брусок-поперечина 3 (570x50x30 мм) і бобишка 4 для коліс з метою посилення жорсткості додатково пов'язані косинцями 8, використовуваними для зміцнення віконних рам: вони продаються в будь-якому господарському магазині, тому розміри не вказую.

Експлуатація крісла-ліжка показала деякі слабкі місця, і тому, зокрема, і довелося у висувного каркаса 8 (рис. 3) поперечину 3 і ніжки 2 додатково зміцнити металевими косинцями 8, а саму поперечину 3 з планками 1 з'єднати металевими куточками 7.
