Кришка для колодязя (люк) пластикова, чавунна, бетонна

Кришки для колодязя, не залежно від типу, виконують одну функцію - перекривають вертикальну шахту, тим самим перешкоджаючи потраплянню всередину колодязя сторонніх предметів, в тому числі людей і будівельної техніки. Даними конструктивними елементами повинні оснащуватися все, без винятку, колодязі - дощеприймальні, каналізаційні, оглядові.

Кришка для колодязя

У статті ми розглянемо різновиди кришок для колодязів, вивчимо їх характеристики і маркування. Також будуть надані рекомендації щодо вибору та встановлення таких конструкцій.

1 Призначення і різновиди

Всі колодязі, експлуатовані в побутовій і промисловій сфері, в залежності від функціонального призначення класифікуються на дві групи - водопровідні та технічні. Остання група, в свою чергу, об'єднує такі типи колодязів як каналізаційні, дощоприймачі, дренажні, оглядові.

Відповідно до класифікації колодязів діляться на різновиди і кришки, що використовуються для їх ізоляції. Згідно з положеннями СНиП, жоден тип технічних колодязів не може експлуатуватися у відкритому вигляді.

Установка колодязних перекриттів необхідна за наступним ряду причин:

забезпечення безпеки людини і тварин;
захист внутрішнього вмісту від забруднень;
можливість безпроблемного проїзду автомобільного транспорту;
збереження температури води і запобігання її замерзання в зимовий період.

Підбір перекриття залежить від типу колодязя і його експлуатаційних характеристик - діаметру, розташування і призначення. Пристрій каналізаційних виробок, розташованих на проїжджій частині, вимагає додаткового розрахунку люка на предмет питомої міцності, яке виконується на стадії проектування системи.

Кришка для колодязя з люком

Основна класифікація кришок і люків проводиться виходячи з матеріалу їх виготовлення. До матеріалів висуваються загальні вимоги - механічна міцність, стійкість до деформацій, збереження характеристик в різних температурних режимах, стійкість до корозії.

Згідно з положеннями ГОСТ, кришок і люків присвоєна таке маркування:

Найбільш поширені кришки двох типів - круглі і квадратні. Так, круглі вироби найчастіше використовуються в каналізаційних колодязях, що мають відповідну форму. Вимоги до таких конструкцій наведені в стандарті ГОСТ №3634, який визначає діаметр люків - 450 і 550 мм, а також максимальні навантаження, які вони здатні витримати - від 15 до 600 кН.

Квадратні кришки і перекриття використовуються на колодязях, на яких через форми змонтувати круглий люк неможливо. Основна сфера їх застосування - елементи зливової каналізації (дощоприймачі) і водопровідні колодязі, в яких верхня частина виконана зі зрубу, а не з бетонного кільця. Квадратні кришки випускаються в розмірній сітці 300-800 мм з кроком 50 мм, вони можуть бути як герметичними, так і мати прорізи для стоку зливових вод.
до меню ↑

1.2 Класифікація за матеріалом

Колодязні кришки, в залежності від матеріалу виготовлення, можуть бути чавунними, залізобетонними, полімерними або дерев'яними. Останній варіант в промисловості практично не використовується, при цьому дерев'яна кришка для колодязя водопровідного типу в побуті є кращим рішенням з огляду на низьку вартість і простоту монтажу.

Чавунні люки встановлюються на каналізаційні та зливові колодязі, які відчувають в процесі експлуатації зовнішні навантаження (на автострадах, в пішохідній зоні).

Такі вироби виготовляються з чавунного сплаву марки СЧ20, до складу якого доданий пластинчастий графіт, що збільшує стійкість матеріалу до розтріскування. Чавунні люки і кришки мають максимальним терміном служби - до 100 років, проте їх недоліком є порівняно велику вагу і дорожнеча.

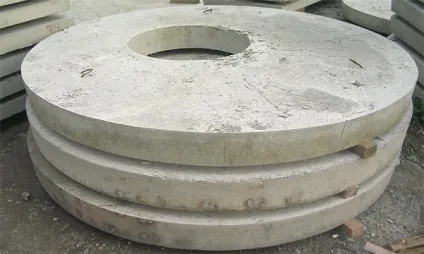

Бетонні кришки для колодязів застосовуються на технічних шахтах великого діаметра, де використання металевих виробів фінансово невиправдане.

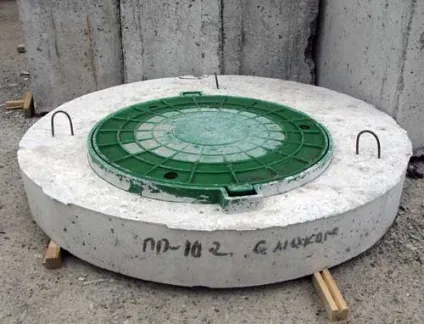

Конструкція являє собою бетонне кільце з оглядовим отвором в центральній частині, яке можна перекрити кришкою з дерева або пластіка.В межах дачної ділянки такі перекриття використовуються для герметизації септиків та вигрібних ям, а також для захисту питних колодязів від забруднень.

Бетонні люки мають маркування КЦП. Найбільш поширеними є наступні типорозміри:

КЦП 1.10.2 - діаметр 116 см, вага 250 кг;
КЦП 1.15.2 - діаметр 168 см, вага 600 кг;
КЦП 1.20.2 - діаметр 220 см, вага 700 кг

Іноді замість маркування КЦП (кришка) вказується номенклатура П (перекриття), наприклад - кришка колодязя П 10 по характеристикам відповідає виробу КЦП 1.10.2.

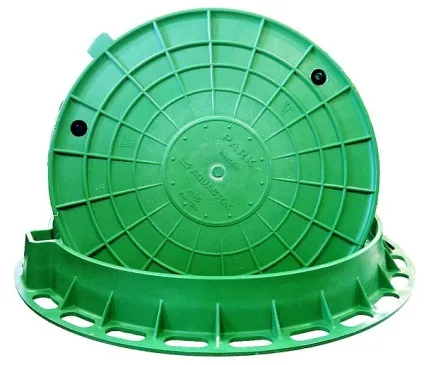

Полімерні кришки, які з'явилися на ринку порівняно недавно, є гарною альтернативою чавунним виробам. Композитні матеріали, використовувані для їх виробництва, відрізняються міцністю (витримують навантаження до 5 тонн), стійкістю до корозії і мінімальною вагою. Також одним з ключових переваг є доступна вартість - це відмінний варіант як для каналізаційних, так і для питних колодязів.

Пластикова кришка для колодязя, виготовлена з поліетилену і поліпропілену, не може застосовуватися на автодорогах через недостатню міцність, для цього придатні вироби з таких матеріалів як скловолокно і поліефірні смоли.

Одним з провідних вітчизняних виробників пластикових кришок на питні колодязі є вітчизняна компанія Egida. Компанія виробляє легкі вироби з жорсткого поліуретану, вага яких не перевищує 10 кг. Даний матеріал стійкий до перепадів температур і має необмежений термін служби.
до меню ↑

2 Кришка для колодязя своїми руками

Полімерні і чавунні кришки виробляються в заводських умови по певних ГОСТом стандартам, відтворити які в домашніх умовах проблематично. Своїми руками краще робити перекриття з дерева або бетону, перший варіант відмінно підійде для питних колодязів, другий - для каналізацій і септиків.

Також кришка питного джерела може бути замінена на «будиночок» - подвійні кришку над його горловиною. Це непоганий декоративний варіант, який може стати справжньою окрасою вашого дачної ділянки.

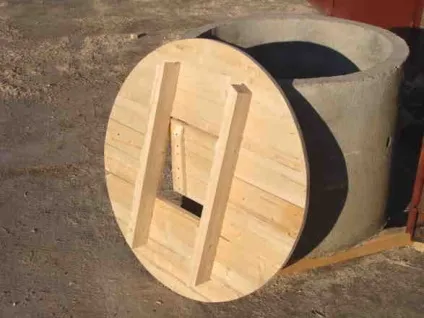

Дерев'яна кришка для колодязя

Стандартна дерев'яна кришка є найбільш простим в облаштуванні рішенням - конструкція просто збивається з дощок, скріплених 2-3 поперечними брусками. Конструкція має повністю перекривати колодязь. Більш досконалими є відкидні кришки, які закріплені на горловині за допомогою дверних петель.

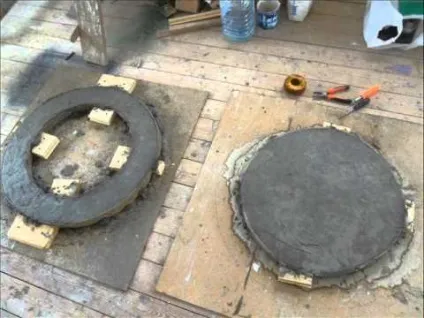

Складніше зробити і встановити бетонне перекриття. Монтаж такого виробу виконується за наступним алгоритмом:

Викопується яма круглої або квадратної форми на глибину 15-20 см (діаметр підбирається відповідно до зовнішнім діаметром горловини колодязя), дно якої встеляється поліетиленовою плівкою.
Встановлюється 2 опалубки з дощок: перша - по периметру ями, друга - в її центрі, в місці розташування отвори для люка. Дошки опалубки з'єднуються за допомогою саморізів, також буде потрібно посилити конструкцію бічними упорами.
В опалубку заливається бетон марки М300-М400 з наповнювачем з щебеню середніх фракцій. По закінченню 5-6 днів опалубка демонтується і набрала міцність кришка встановлюється на горловину колодязя.

Бетонування кришки для колодязя

Якщо по кришці в процесі експлуатації буде їздити автомобіль, її потрібно зміцнити армуванням. Для цього збирається грати з прутів арматури діаметром 8-10 мм, яка укладається в опалубку так, щоб дотримувався захисний шар бетону товщиною 5-6 мм. Арматура з'єднується між собою в'язальним дротом або за допомогою фарби.

Далі необхідно купити або зробити люк, діаметр якого відповідає діаметру отвору в кришці. Це може бути як чавунна, так і металева конструкція. Всього на виготовлення і установку бетонного перекриття потрібно близько 7-8 днів (з урахуванням терміну затвердіння бетону).
