Кріплення крокв до цегляної стіни робити потрібно правильно, kladka kirpicha
Щоб в один, далеко не прекрасний день, дах будинку не знесло сильним вітром, дуже важливо правильно виконати монтаж її каркаса. Зокрема, ми поговоримо про те, як здійснюється кріплення до цегляної стіни крокв.
Мауерлат - опорний елемент даху
Перш, ніж говорити про те, як здійснюється установка крокв на цегляній стіні, слід приділити увагу монтажу мауерлатного бруса, так як саме він є основним несучим елементом кроквяної системи. Відповідно, з нього і починається монтаж даху.
- Про закріплення мауерлата на цегляній кладці, необхідно подумати ще на етапі зведення стін. Завершення стіни виконується двома різними способами. Найчастіше, це просто горизонтальний і рівний обріз кладки, на внутрішню сторону якого і укладається обв'язувальний брус.
- У другому випадку, кладку закінчують уступом, який зовні формує карниз по периметру стін. Зовнішня частина уступу вище, ніж внутрішня, завдяки чому в стіні утворюється ніша, в яку буде укладатися мауерлат. Цей варіант дуже гарний з усіх точок зору, так як в даному випадку конструкція краще ізольована від зовнішніх впливів.
До того ж, виступ кладки є додатковою перешкодою на шляху впливу розпірних сил. Тому даний варіант найкращий при зведенні будинку. Але виконати таке завершення може не кожен, особливо, якщо господар, не маючи навичок каменяра, будує будинок своїми руками.
Кріплення обв'язки: способи

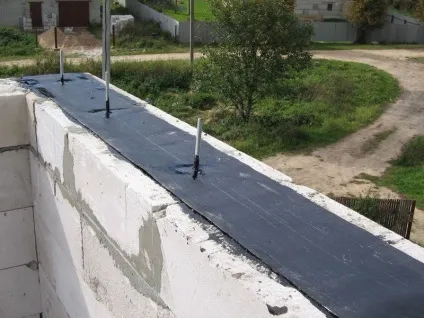

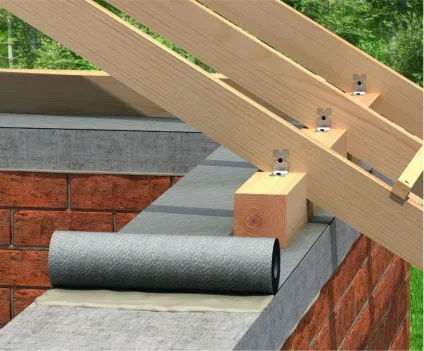

У першому випадку, для кріплення мауерлата в кладку замоноличивают довгі різьбові шпильки. Але перед тим як надіти на них брус з висвердленими під анкера отворами, горизонтальну поверхню стіни промащують бітумною мастикою й укладають на неї смугу будь-якого рулонного гідроізоляційного матеріалу.
- Після установки мауерлата, на шпильки надягають шайби і гайки, і з зусиллям затягують. Коли стіна закінчується уступом, то кріплення обв'язки на шпильки виконати неможливо. Але існують і інші варіанти.
- Наприклад: не доходячи три ряди до закінчення кладки, в неї закладають катану сталевий дріт діаметром 6 мм, з випусками з боків, довжини яких повинно вистачити на те, щоб її протягнути в отвори в брусі і закрутити. При цьому відстань між кріпленнями повинно відповідати кроку крокв.
В іншому варіанті, кріплення мауерлата може здійснюватися до дерев'яних вставок в кладку, які нарізають за розміром цегли, і ретельно гідроізолюють. У процесі кладки обріза стіни, робочі цеглу в місцях установки крокв замінюють дерев'яними пробками. Кроквяні ноги кріплять до них металевими скобами.
Варіанти обпирання крокв
Існує два, принципово різних з конструктивної точки зору, способу обпирання крокв. Їх вибір залежить від багатьох нюансів: варіанти перекриття, яке може бути плитним або балковим; конфігурації покрівлі; різних кутів нахилу скатів; наявності в будинку мансарди.
І зауважте, що немає ніякої різниці, з якого матеріалу зведені стіни, тому дану інформацію можуть взяти на замітку і ті, хто будує будинок з піно-або газоблоків.
Зверніть увагу! У першому варіанті крокви спираються безпосередньо на мауерлат, а в другому - на поперечну балку, встановлену поверх мауерлатного обв'язки. Щоб не наробити помилок, необхідно знати, в яких випадках слід віддати перевагу тому, чи іншому варіанту.
Критерії підбору схеми

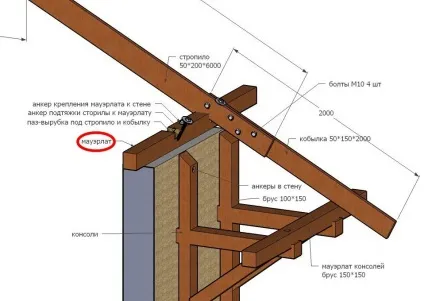

При використанні схеми номер один, яка представлена нижче, карнизні звіси формуються або за рахунок самих крокв, або шляхом монтажу на їх кінці спеціальних брусків, які називають кобили. Для обпирання кроквяних ніг на обв'язку, в мауерлат вирізують пази, як це показано на даному прикладі.
- Але якщо звис крокви залишається довгим, тобто, монтується без кобили, в точці його спирання на горизонтальний брус, робиться спеціальна кутова виїмка. У другій схемі, яка, до речі, ідеально підходить для будинків з балковими перекриттями, звіси покрівлі формуються за рахунок вильоту балок за вертикальну площину стіни.
- Тоді крокви кріпляться до кінців балок, утворюючи з ними трикутники. При цьому навантаження від ваги крокв доводиться не на стіну, а на консоль, і для кращого розподілу навантажень, всередині кута даного трикутника, співвісно зі стіною, встановлюють вертикальні підпори, що добре видно на наступному фото.
- Слід зауважити, що варіант спирання крокв на балки, набагато простіше у виконанні, так як ніяких складних виїмок виконувати не потрібно. Єдино, на кінцях крокви робляться пази для з'єднань «в полдерева», але елементи можна з'єднати і просто накладаючи один на одного.
- Якщо конструкція даху проста, наприклад: двухскатная, без мансарди, то другий варіант більш ніж доречний: монтаж крокв досить простий, при цьому балки одночасно служать підставою для утеплення і підшивки перекриття. Але є чимало ситуацій, коли монтувати кроквяну систему потрібно тільки за першим варіантом.
- Наприклад, коли поверх перекритий залізобетонними плитами. Так як перекриття вже є, то використання балок призведе тільки до того, що за рахунок перевитрати пиломатеріалу збільшиться ціна конструкції. Тому перший спосіб, в даному випадку, є більш економічним.

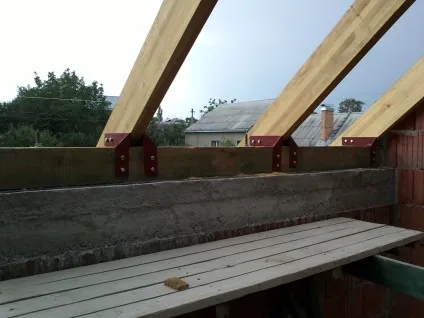

- Коли будинок перекривається плитами, мауерлат монтується на них, а не на горизонтальний обріз кладки. В процесі установки, крокви фіксують до обв'язки металевими пластинами з перфорацією під кріплення. До речі: і цвяхи, і саморізи, які використовують в якості кріплення при монтажі крокв, повинні бути оцинкованими!
- Першу схему краще застосувати і в тому випадку, коли в конструкції будинку присутній мансарда, розташована в даху тільки наполовину. У таких будинках, стіни зводяться висотою в півтора, або в два з половиною поверхи. Ця «половинка» і буде формувати стіни мансарди. Встановити балки в цій ситуації, звичайно, можна - тільки тоді вони будуть різати приміщення навпіл, і зробити в ньому що-небудь, крім нежитлового горища, не вийде.
- На вальмових дахах, що мають різні ухили скатів, а так само виступають архітектурні елементи у вигляді мезоніну, необхідно використовувати тільки другу схему. В цьому випадку, сформувати правильно звіси за рахунок решт крокв або кобилок, не вийде. Причина в тому, що через різницю в нахилі схилів даху, краю звисів будуть виходити на різних рівнях, і з'єднати їх в єдину лінію просто неможливо.
Якщо ж і основні скати, і вальми нахилені однаково, можна без проблем застосовувати і першу, і другу схеми. Стіни будівель, що мають даху з такою складною конфігурацією, найчастіше і закінчують карнизними уступами, про які було сказано на початку статті.
