Креслення стріляє ручки

Саме подібні конструкції лягли в основу створення різних сучасних сигнальних пристрою, типу «Сигнал мисливця» і т.д.
Креслення створені з використанням можливостей моделювання програми SolidWorks.
Креслення чудово підійдуть для комп'ютерного моделювання або просто вивчення історії і конструкції старовинного замаскованого зброї.

Креслення виконані на аркушах формату А4 і збережені у вигляді файлів формату PDF.

Всі розміри на кресленнях наведені в міліметрах, а написи на російській мові.

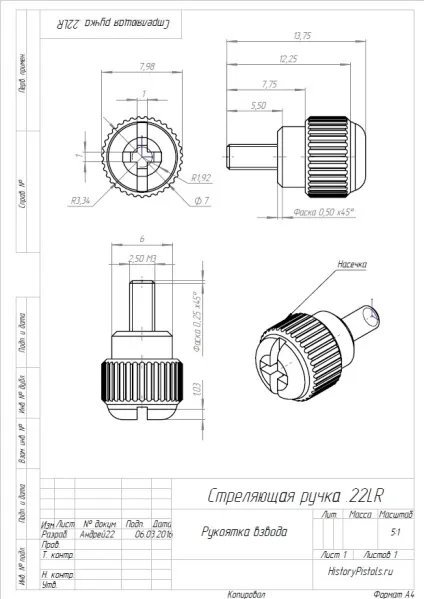

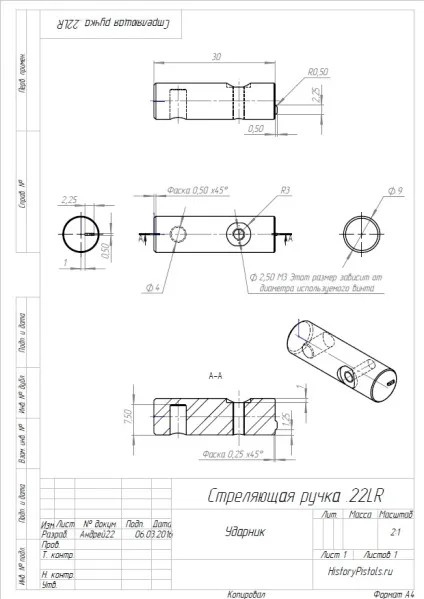

Креслення стріляє ручки калібру 5,6 мм доповнюють пояснювальні зображення окремих деталей і механізмів.

Крім зображення 3D моделі в комплекті наведені схеми збірки, як самої ручки так і окремих її вузлів, що пояснюють конструкцію предмета.

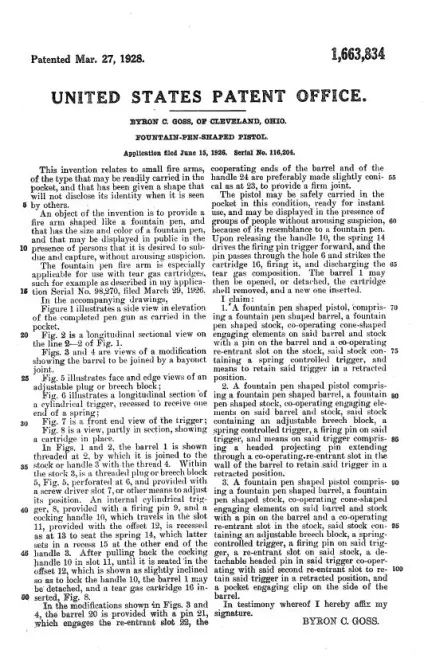

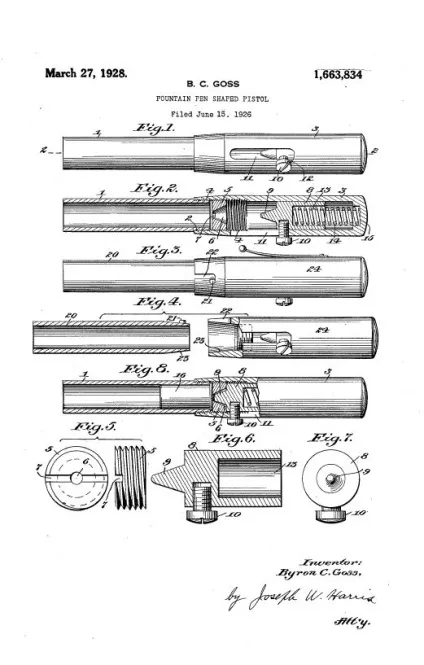

У комплект з кресленнями стріляє ручки входять патенти на конструкції 16 різних стріляючих ручок і пристроїв для пуску сигнальних ракет. Основна частина патентів датована початком 20 століття. Патенти складаються з описової та графічної частини.
