Креслення шафи перший етап виготовлення меблів своїми руками

Виготовлення будь-яких меблів починається з складання проекту і креслення.

Для майстрів, які зважилися створити шафа, є кілька шляхів:

• створити власний креслення шафи;
• використовувати готові схеми і лише змінити їх відповідно до власних вимог.

Для створення креслення майстру знадобляться:

Сьогодні легко скласти креслення будь-якої шафи завдяки великій різноманітності комп'ютерних програм і різноманітних онлайн-сервісів.

Перше, що необхідно зробити, вибрати місце, де буде встановлена ​​меблі. Потім потрібно визначитися з набором необхідних елементів, які будуть складати шафа. Особливу увагу слід звернути на дверцята. Залежно від виду відкривання змінюється і схема. При складанні креслень враховується, що глибина стінок шафи, його дна і верху повинна бути більше, ніж інших елементів, орієнтовно на 1 см. Це простір заповнить двері. Ніякої креслення не визнає схематичності, все повинно бути гранично точно, з урахуванням всіх нюансів.

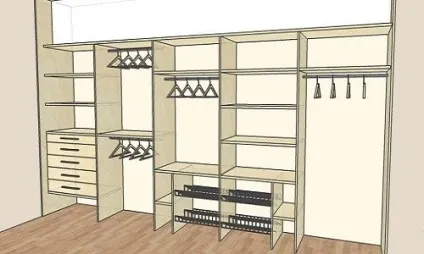

Схема шафи-купе

Креслення шафи-купе з необхідними розмірами.

Креслення шафи-купе можна вважати одним з найпростіших типів. Для їх створення необхідно знати мінімум параметрів:

Також на схемі вказуються всі полки, перегородки, ящики та інші елементи шафи. На етапі створення креслення вирішується питання і про кількість фурнітури. Спочатку на папір наноситься корпус - бічні стінки, кришка і низ. Схема повинна враховувати товщину самого матеріалу.

Коли складаються креслення, майстру варто враховувати всі параметри споруди. Так, для шафи висоті 2100 мм (виходячи з середнього зросту людини), шириною 1600 мм і глибиною 700 мм майстер запланував відділ гардероба і відділ з полками, ширина якого - 700 мм. Товщина матеріалу (і відповідно стінок і внутрішніх перегородок) - 20 мм. Тепер неважко обчислити розмір отвору для одягу. При розрахунку кількості полиць варто враховувати розміри стінок, внутрішніх перегородок верхнього і нижнього горизонтів. На кресленнях слід додавати 0,5-1 мм на стики деталей.

Особливістю шафи-купе є його двері. Відразу слід визначити кількість стулок і їх ширину. Майстри радять не робити стулки двері ширше 70 см, а перехлест - 7 см. Необхідно вказати на схемі і бічні профілі, для яких потрібно виділити 4-5 см.

Як розрахувати ширину стулки? Необхідно виходячи з ширини прорізу обчислити кількість дверей, а правильність розрахунків перевірити формулою, яка записується як різниця між шириною отвору, розміром перехлестов (в залежності від кількості передбачуваних дверей) і розміром боковин. Число, що потрібно розділити на кількість передбачуваних дверей. Якщо воно менше ширини самої вузької полиці - все продумано правильно, якщо ж більше - збільшити кількість дверей або габарити полки.

Повернутися до списку

Кухонні і кутові шафи

Такий тип шафи дуже поширений в сучасних квартирах, так як дозволяє економити велику кількість простору. Зробити кутовий шафа можна декількох видів:

Найбільш складними з точки зору складання креслень кутових моделей є трапецієподібні і трикутні види, так як вони є важкими для проведення розрахунків, складання текстових інструкція для виробників.

Креслення кутового шафи купе з розмірами.

Подібна меблі передбачає наявність спеціальної фурнітури і вимагає деталізації елементів для кожної окремої моделі. Найпопулярнішим є саме Г-подібний шафа, який дуже зручний в побуті. Можливі варіанти створення кутових шаф без бічних стін (трикутний тип або трапецієподібний), проте даний підхід краде простір у приміщення, яке такий тип шафи як раз і повинен економити.

При складанні креслення кухонних шаф-необхідно враховувати не тільки самі габарити (внутрішні та зовнішні), але і функціональність, наявність каналізаційних елементів тощо.

Своїми руками для кухні часто створюють модульні шафи, вони дозволяють використовувати більше простору, при цьому вигідно облаштувати кути. Однак мінусом таких виробів є те, що сантехніка зазвичай знаходиться в глухому модулі, що ускладнює її ремонт, а розташування труб у відкритій частині зменшує використовувану площу.

Облік зростання самого господаря помешкання надзвичайно важливий при складанні креслень навісних шаф для кухні, адже розрахунок габаритів меблів краще здійснювати під певну людину. Майстри рекомендують робити шафу під раковину трохи нижче, ніж робочу зону. Для кухонних шаф краще використовувати стандартні дверцята або за типом тролейбусних, що варто враховувати при складанні схем.
