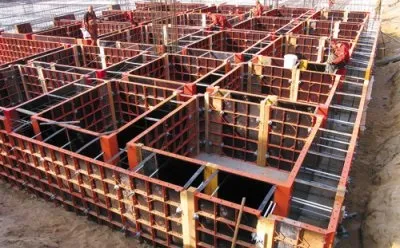

Креслення опалубки 1
Для виготовлення елементів опалубки потрібно дуже велика кількість креслень. Зазвичай буває багато щитів, схожих один з одним за формою і деталей і лише трохи відрізняються один від одного за розмірами. Для таких щитів виготовляється один так званий типовий проект, на якому вказуються деталі і розміри, що повторюються у всіх подібних щитів.
Креслення з'єднань щитів для опалубки
Для окремих щитів даного типу виготовляються спрощені заготівельні креслення без дотримання масштабу і без деталей: на цих кресленнях наносять тільки зовнішні обриси щита, ставлять його розміри і вказують номер типового креслення, за яким щит повинен бути виготовлений. На заготівельних кресленні ставиться також Марка, Яка повинна бути написана на щиті негайно по його виготовленні. При складанні заготівельних креслень щит зображується так, як його бачить заготовщик на верстаті, т. Е. Зшивна планками вниз, а стороною, зверненої до бетону, - наверх.
Для установки опалубки слід складати поздовжні і поперечні розрізи опалубки із зазначенням Всіх її деталей. Маркування опалубки. На будівництво зазвичай доставляється дуже велика кількість щитів. Щоб можна було без труднощів знайти потрібний для установки на дане місце щит, застосовують спосіб позначки щитів, який називають маркуванням опалубки. Для цього викреслюють так званий маркувальний креслення. Це - план споруди, на якому схематично (т. Е. Без всяких деталей) наносять колони, балки і інші його частини і підписують для кожної частини споруди певне позначення.
Креслення знімною опалубки
Наприклад на нашому кресленні всі балки позначені літерою б з додатком якоїсь цифри (наприклад 6-1, 6-2 і т. Д.). Всі балки, для яких опалубка однакова, отримують однакові позначення. При виготовленні щитів на кожному щиті підписують позначення або марку тієї частини споруди, для якої він призначений. Коли такий замаркированного щит приходить на будівництво, то неважко на маркувальному кресленні знайти відповідну марку і визначити, на яке місце щит повинен бути поставлений, або, навпаки, відшукати під час установки все щити, які потрібні в даному місці.
