Креслення фундаменту будинку

Робоче креслення опори будинку необхідний для якісного виконання будівельних робіт.

Загальна документація по підставі будинку об'єднує комплекти креслень, які складаються відповідно до плану проведення монтажних робіт. Кожному окремо взятому документу привласнюють свій номер.

Перші листи робочої документації фундаменту повинні включати в себе дані по всім робочим кресленням:

Все незамаркерованние фундаментні балки-БФ2.

зведену відомість креслень, яка включає в себе перелік основного комплекту конструкторської документації;
відомість специфікацій на матеріали фундаменту будинку;
умовні позначення відповідно до ГОСТ і ЕСКД;
загальні вказівки, посилальні документи та інші дані, включаючи ескізи, кошторисну документацію, сертифікати якості та документи на вироби.

Підставою для створення комплекту документів є завдання на початок проектування і затверджений у всіх інстанціях проект. Креслення підстави повинен включати в себе наступні позначки:

позначку про відповідність всім стандартам, нормам, правилам і чинному законодавству;
список робіт, для яких необхідно складати акти на приховані роботи;
відмітку про проходження контролю на патентну чистоту.

Принципи створення конструкторської документації на підставу

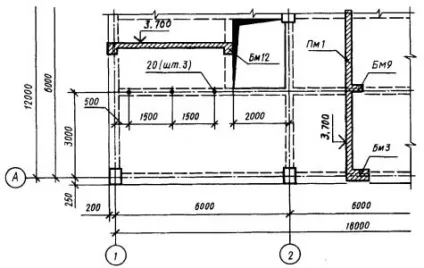

Креслення фундаменту включають в себе горизонтальні і вертикальні перетину підстави, які демонструють конфігурацію основних елементів опори: стовпчасті підстави, несучі конструкції стін, колони, обладнання та ін. Загальні креслення фундаменту викреслюються в масштабі М1: 100, а також М1: 200 і М1: 400 . Для початку на креслення наносять головні розбивочні осі, осі стовпчастих опор і колон.

Відомість деталей на один елемент.

Контур фундаменту креслять лініями з номінальною товщиною 0,5 мм (тонкі) і 1 мм (основні). На загальному плані обов'язково показують проектну конфігурацію основний підошви фундаменту будинку, підготовок і підсипок під підошви, зміни глибини і уступи при різних глибинах закладення. Обов'язковою є відображення монолітних і збірних елементів конструкції.

Якщо конструкція передбачає наявність технологічних отворів для інженерних комунікацій, то вони повинні бути показані на плані з прив'язкою до найближчих осях, кресленням нижній частині і присвоєнням порядкового номера отвори. Дані уступи і отвори викреслюються з використанням ліній невидимого контуру. В окремих випадках отвори затушовують. Всі величини розмірів і посилання на позначки вносять в експлікацію проектної документації на будинок.

Кожен креслення підстави будівлі включає геодезичні позначки для визначення «загального нуля» і позначення глибин закладення основних ділянок. Якщо глибина залягання має постійну величину, то вона вказується в виносці примітки. Відмітки протилежних кутів будівлі і точки перетину основних осей повинні мати прив'язку до координат, зазначених на генеральному плані ділянки.

У планах стовпчастих фундаментів при нанесенні зображення показують довжину і ширину стовпів з урахуванням кожного уступу місцевості. Підошву показують окремо із зазначенням ширини обріза. Розміри наносять, враховуючи генеральний план і габарити будинку.

Повернутися до списку

Основні перетину конструкції

Для більш точного відображення конструкції опор будинку в креслення включають поперечним перерізом. Площина перерізу заповнюється штрихуванням. Перетину креслять в масштабі М1: 50, М1: 25 та М1: 20, як правило, на окремому аркуші з внесенням в основну специфікацію елементів. При незначних розмірах і малій складності фундаменту перетину розташовують на основному аркуші спільно з планом підстави.

Перетину включають в себе зображення основних контурів фундаментної опори, цоколя, нижньої частини стіни, рівень грунту, вимощення зовнішніх стін, гідроізоляцію та технологічні отвори. Однією з умов є відображення позначки 0.00 (загальний нуль). Всі позначки бажано розташовувати строго на одній лінії. Полки винесення розгортаються в протилежну сторону від перетину.

Кожен креслення фундаменту повинен мати примітки по конструкції фундаменту. підготовчим і гідроізоляційним роботам. Справа у своєму розпорядженні таблицю нормативних навантажень на підставу і специфікацію стандартних бетонних, сталевих та залізобетонних складових опори. При влаштуванні конструкції з окремих елементів складають план монтажу і розгортку із зазначенням розташування окремих блоків.
