32. Креслення болтових і шпилькових з'єднань
Серед роз'ємних з'єднань найбільшого поширення набули різьбові. До них відносяться болтове, шпилькові і гвинтове з'єднання, показані на малюнку 209. Деталі цих сполук - болти, гвинти, шпильки, гайки і шайби - мають встановлені стандартом форму, розміри і. умовні позначення. Користуючись цими позначеннями, можна відшукати розміри кріпильних деталей у відповідних таблицях стандартів. Як це робити, було показано на прикладі виконання креслення болта.
З зображенням кріпильних деталей доводиться зустрічатися в основному на складальних кресленнях. На цих кресленнях болтове, шпилькові і гвинтове з'єднання викреслюють за відносними розмірами. Це означає, що величину окремих елементів визначають залежно від зовнішнього діаметра d різьблення. В результаті прискорюється робота по виконанню креслення.
Розміри кріпильних деталей на складальних кресленнях не завдають. Але як же в такому випадку визначити, який болт або шпилька входить у з'єднання?
Необхідні дані записують в специфікації. З нею ми будемо знайомитися пізніше. А зараз розглянемо зображення основних різьбових з'єднань.
32.1. Зображення болтових з'єднань. Це з'єднання показано на малюнку 216. У деталях, які потрібно з'єднати (дет.1 і дет. 2), просвердлюють отвори трохи більшого діаметра, ніж діаметр болта.
Креслення кріпильних з'єднань рекомендується викреслювати спрощено (рис. 217, г). Це полягає в наступному. Фаски на шестигранних і квадратних голівках болтів і гайок, а також на стрижні не зображують. Допускається не показувати зазор між стрижнем болта і отвором в з'єднуються деталях.
Щоб креслення, представлений на малюнку 217, г, легше було зрозуміти, покажемо поетапно освіту болтового з'єднання. Спочатку зображений болт і над ним дві деталі, що з'єднуються (рис. 217, а). Потім болт показаний в отворах цих деталей, а над ним шайба (рис. 217, б). На малюнку 217, в шайба надіта на болт, а над ним показана гайка. Закінчений креслення болтового з'єднання наведено на малюнку 217, м
Зверніть увагу, що з'єднуються деталі (1 і 2) заштриховані в різні боки.

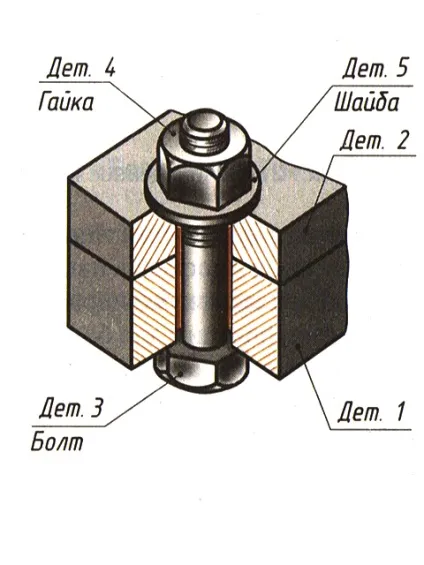

Мал. 216. Болтове з'єднання

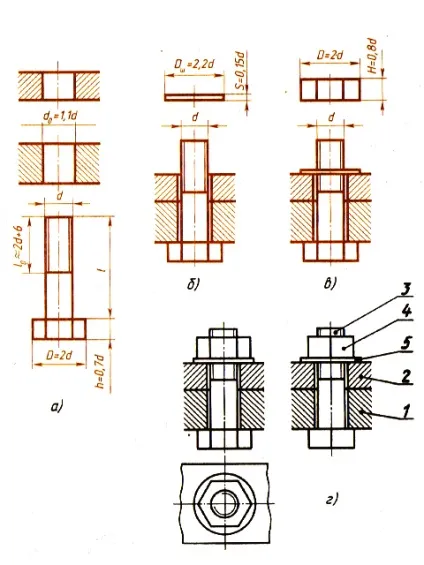

Мал. 217. Спрощене зображення болтового з'єднання
Болти в складальному кресленні показивают- нерассеченнимі, якщо січна площина спрямована вздовж їх осі. Гайки і шайби зображують також нерассеченнимі.
У специфікації для болтів вказують діаметр і тип різьблення, довжину стержня і номер стандарта1. Запис Болт М12 х 1,25 У-60 означає: болт з метричної різьбою (діаметр) 12 мм, крок 1,25 мм (дрібний), довжина стрижня 60 мм.
1 У підручнику для спрощення запису тут і далі для інших кріпильних деталей номер стандарту не наведено.
Для гайки вказують діаметр і тип різьблення. Запис Гайка М16 означає: гайка з метричної різьбою, що має діаметр 16 мм, крок різьблення великий. Для шайб вказують діаметр болта. Запис Шайба 12 означає: шайба для болта діаметром 12 мм.
Ви будете викреслювати елементи болтового з'єднання за відносними розмірами. Їх визначають залежно від зовнішнього діаметра різьби але співвідношенням, наведеними на малюнку 217. Розглянемо приклад визначення відносних розмірів для болтового з'єднання з різьбою М20 (d = 20 мм):
діаметр кола, описаного навколо шестикутника, D = 2d (2 х 20 = 40 мм);
висота головки болта h = 0,7d (0,7 х 20 = 14 мм);
для нарізної частини l0
2d + 6 (2 х 20 + 6 = 46 мм);
висота гайки H = 0,8d (0,8 х 20 = 16 мм);
діаметр отвору під болт d = 1,1d (1,1 х 20 = 22 мм);
діаметр шайби dш = 2,2d (2,2 х 20 = 44 мм);
висота шайби S = 0,15d (0,15 х 20 = 3 мм).
За цим розмірами можна викреслювати болтове з'єднання.
1. В залежності від якої величини визначають відносні розміри болтового з'єднання?
2. При виконанні розрізу на складальному кресленні січна площина пройшла уздовж осі болта, гайки і шайби. Чи потрібно їх Штрихована?
3. Чи можна на малюнку 217, Б Не показувати зазор між стрижнем болта (дет. 5) і отворами в з'єднуються деталях 1 і 2?
4. Розшифруйте позначення: «БолтМ16 х 70» та «Гайка М20».
5. Зображенням чого є велика окружність на вигляді зверху (рис. 217, г)?
6. Назвіть номер деталі, показаної на вигляді зверху шестикутником (рис. 217, г).
59. Виконайте ескіз болтового з'єднання, керівництву-Ясь прикладом на малюнку 217, г Діаметр різьби d дорівнює 10 мм. Товщина кожної з деталей, що з'єднуються 15 мм. Довжина l стержня болта 45 мм.
32.2. Зображення шпилькових з'єднань. Шпилька є стрижень, який має різьблення на обох кінцях. Одним кінцем шпилька на всю довжину різьби угвинчується в глухе (некрізне) отвір з різьбленням в деталі 1 (рис. 218). На інший кінець нагвинчують гайку, під яку підкладають шайбу. Таким чином притискають один до одного скріплюються деталі (дет.1 і 2). Отвір в деталі 2 має трохи більший діаметр, ніж шпилька (рис. 218).

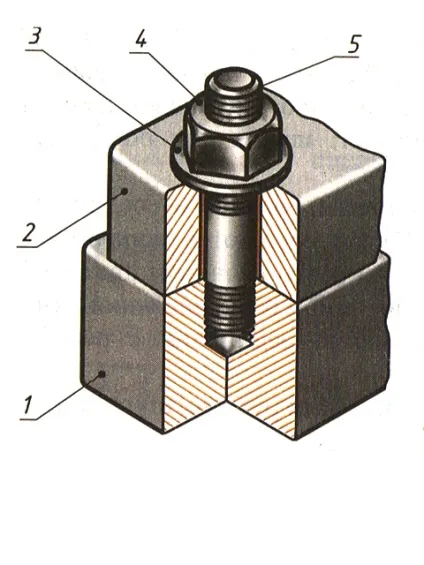

Мал. 218. Шпилькове з'єднання
Покажемо поетапно освіту шпилькових з'єднання, наведеного на малюнку 219, ж.
Спочатку в деталі показано отвір під різьбу і над ним свердло (рис. 219, а), а потім отвір з різьбленням і зверху мітчик, за допомогою якого нарізана різьба (рис. 219, б). Над отвором (рис. 219, в) показана шпилька, яка ввернута в отвір (рис. 219, г), а зверху зображена соединяемая деталь.
На малюнку 219, е шайба надіта на шпильку, вище зображено гайка. І нарешті (рис. 219, ж), показаний креслення шпилькових з'єднання.
Гайку і шайбу, як і в болтове з'єднання, зображують спрощено, т. Е. Без фасок. На шпильці фаски теж не показують.
Лінію, що визначає межу різьби на нижньому кінці шпильки, завжди проводять на рівні поверхні деталі, в яку ввернута шпилька (дет. 1, рис 219, ж).
Подивіться уважно, як зображають стрижень з різьбленням, ввернути в отвір. Різьблення в отворі показують тільки там, де вона не закрита кінцем стержня (рис. 220, а). Нижню частину глухого отвори показують незаповненою стрижнем. Для наочності нижня частина отвору виділена коричневим кольором.
На кінці отвори показують конічне поглиблення, отримане від свердла (див. Рис. 220, а). Його викреслюють з кутом 120 ° при вершині, але розмір цього кута не завдають. Не допускайте помилки, показаної на малюнку 220, б, де діаметр поглиблення виявився більше діаметра отвору, чого не може бути.

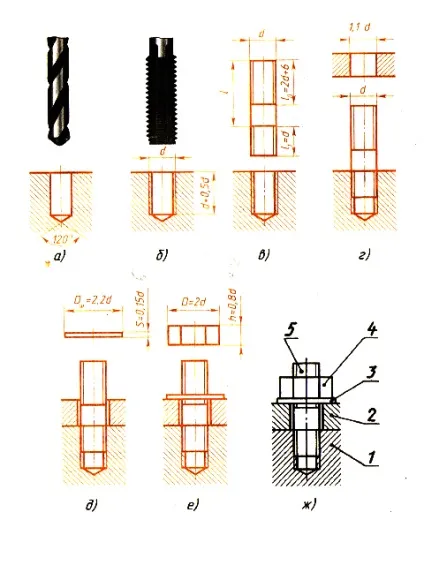

Мал. 219. Спрощене зображення шпилькових з'єднання
Штрихування доводять до суцільної товстої лінії (рис. 221, а), а не до тонкої, як показано на малюнку 221, б.
Відносні розміри для креслення шпилькових з'єднання ви будете підраховувати в залежності від діаметра різьби по співвідношенням, наведеними на малюнку 219.
Позначення Шпилька М10 х 60 слід розуміти так: шпилька має метричну різьбу, діаметр її 10 мм, довжина 60 мм (до закручувати кінця).

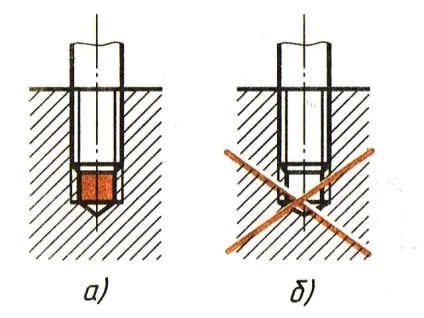

Мал. 220. Зображення шпильки, ввинченной в отвір з різьбленням: а - правильно; б - неправильно

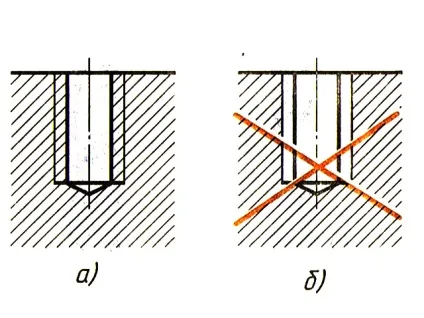

Мал. 221. Штриховка на зображенні отвори з різьбленням: а - правильно; б - неправильно
Дайте відповідь на питання до креслення (рис. 219, ж):
1) Скільки деталей містить з'єднання?
2) Чому штрихування на розрізі нанесена в різні боки?
3) Як називаються деталі 4 і 5?
4) До якої лінії наносять штрихування на розрізі отвори з різьбленням?
5) Як визначають відносні розміри для креслення шпилькових з'єднання?
Графічна робота № 17
Креслення нарізного сполучення
Вказівка до роботи № 17. Вичерчуючи з натури креслення одного з видів різьбових з'єднань, дотримуйтесь прикладів, наведених у цьому параграфі. Застосуйте спрощення, встановлені стандартом. Наносити розміри не треба.
