Котли на пеллетах своїми руками: переваги і недоліки

Котли на пеллетах (деревних гранулах) стають реальною альтернативою для опалення, оскільки, незважаючи на досить значну вартість, мають перевагу в тому, що екологічно чисті і щорічні витрати електроенергії значно нижче в порівнянні зі звичайними котлами.

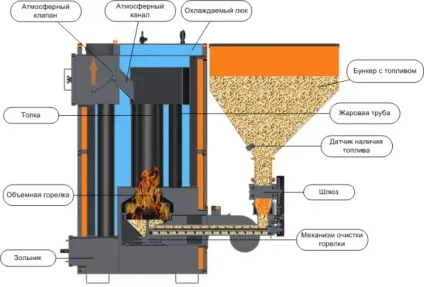

Схема твердопаливного котла на пелетах.

Якщо ви думаєте про заміну старої системи опалення на основі мазуту або твердого палива, то пелети є найкращим варіантом скорочення вартості за рахунок зниження сум, що витрачаються на електроенергію щомісяця. Котли, які використовують окатиші, як правило, окупаються протягом 3-5 років, зроблені своїми руками окупляться швидше.

Переваги та недоліки пелетних котлів

Перевага котла на деревних гранулах в тому, що:

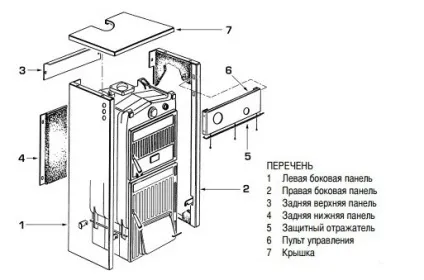

Схема пристрою деяких деталей опалювального котла на пелетах.

він може піклуватися про ваші потреби в гарячій воді та опалення;
підходить для місцевої економіки;
такі котли органічно вбудовуються в наявну систему опалення;
деревина - стійкий ресурс;
екологічно чисте паливо;
працює з високою ефективністю;
вартість деревних таблеток набагато дешевше інших видів палива. Витрата пелет становить орієнтовно 50-70 г на 1 кВт теплової енергії для котла середньої потужності.

Але є і недоліки, які слід врахувати до того, як переобладнати опалення на використання деревних гранул:

хоча і малоймовірно, але можлива нестача деревних гранул в майбутньому (якщо ви будете мати справу з недобросовісним постачальником);
для деяких людей запах гранул може бути неприємним;
може коштувати недешево, якщо не замінювати стару систему підігріву мазуту.

Пелетний котел можна зробити самому, проте для цього знадобиться досить багато матеріалів. Почати слід з того, яким буде котел, точніше його корпус. Він може бути сталевим або чавунним. Термін служби сталевого корпусу близько 20 років, чавунного - в два рази більше.

Другою особливістю котла вважається система подачі палива:

Схема роботи опалювального котла на пеллетах №1.

ручна;
вакуумна (гранули всмоктуються або екструдіруются в котел зі сховища), в цьому випадку котел повинен перебувати в безпосередній близькості від нього;
механічна (гранули зі сховища передаються в котел шнеком).

Роблячи котли своїми руками, оптимальним (і найбільш доступним) буде вибрати шнек з електроприводом.

Можна постаратися трохи автоматизувати систему подачі гранул, тоді знадобиться бункер, який в той же час буде сховищем робочого запасу гранул. Розмір бункера буде визначатися саме цим запасом. Найкраще мати мінімум 2-3-добовий запас.

Як правильно розрахувати потужність котла

Перш ніж починати робити котли своїми руками, з'ясуйте, яку площу ви збираєтеся обігрівати з їх допомогою. Точно розрахувати необхідну потужність котла дозволить знання про стан приміщення, що обігрівається і середньорічних температурах за його межами. Тому, заміривши довжину, ширину і висоту, розрахуйте площі стін, стелі, вікон, підлоги.

Схема водогрійного котла на пелетах.

Потім визначте за довідником коефіцієнти опору теплопередачі матеріалів, з яких вони зроблені. Поділіть різницю між температурами всередині приміщення і за його межами на коефіцієнт опору теплопередачі. Нарешті, множачи площа поверхні на отримане значення і підсумовуючи ці дані, ви отримаєте загальна кількість теплових втрат в приміщенні. Потужність вашого котла повинна бути на 10-15% вище цих втрат. Якщо все це для вас дуже складно, то скористайтеся інтернетом і відшукайте в ньому калькулятор, який дуже швидко зробить всі необхідні вам обчислення.

Для виготовлення котла знадобляться:

Схема роботи опалювального котла на пеллетах №2.

сталь вуглецева, лист товщиною 3 і 6 мм;
труби сталеві квадратного перетину з товщиною стінки 4 мм;
труби 2 "круглого перетину, товщина стінки 4 мм;
азбест листовий;
азбестовий шнур ущільнювача;
електроди;
пруток (коло 20 мм);
решітка;
шамотна цегла для камери згоряння;
дверцята пічні 2 шт. (Їх можна зробити самостійно з куточка і сталевого листа, в цьому випадку знадобляться тільки петлі і засувка);
електродвигун для шнека;
вентилятор;
пальник пелетних (через складність конструкції краще придбати готову, вона коштує досить дорого, але витрати швидко окупаються).

рулетка або лінійка;
болгарка;
зварювальний апарат;
дриль.

Виготовлення вузла подачі пелет

Зварити бункер для пелет. Розмір бункера близько 0,4 м³ (h × b × c = +1275 × 500 × 1000 мм) дає можливість перезавантаження палива не частіше 1 разу на три дні протягом опалювального сезону. Бункер з'єднати з шахтою шнека для завантаження палива.

Важливо! Шахту можна виготовити у вигляді труби з листової сталі зварюванням.

Довжина вставленого всередину шнека і, відповідно, шахти завантаження залежить від того, наскільки віддалений завантажувальний бункер-сховище пелет від пальника. Дозовану завантаження пелет в котел можна здійснюватися за допомогою простого пластинчастого дозатора, встановленого на вході в шахту шнека і з'єднаного з електродвигуном. Можна обійтися без шнека при завантаженні пелет, якщо конструкція пальника дозволяє встановити бункер безпосередньо над пальником.

виготовлення теплообмінника

Схеми складання пеллетного котла своїми руками.

Наступним етапом виготовлення котла буде виготовлення теплообмінника. Його виготовити простіше, використовуючи труби квадратного перетину в якості фронтальних, а труби круглого перетину - як сполучні. Нарізати необхідну кількість заготовок труб квадратного і круглого перетину. У фронтальних трубах вирізати за допомогою газового або зварювального різака отвори під круглі труби, які будуть служити для подачі води і водовідведення. Акуратно обробити отвори болгаркою. Тепер необхідно виконати зварювання бічних труб.

Для цієї роботи рекомендується скористатися допомогою іншої людини, який буде надійно фіксувати деталі в правильному положенні під час зварювання. Перевірити герметичність швів теплообмінника, встановивши його вертикально і акуратно затоку в нього воду. Якщо герметичність швів не порушена, то поверхня теплообмінника залишиться сухою.

Виготовлення основного корпусу та збирання котла

Зварити основний корпус котла з листової сталі товщиною 4-6 мм. Необхідно передбачити дві монтажні дверцята в передній і задній частині корпусу для обслуговування котла. Викласти камеру згоряння з шамотної цегли.

Основну кладку виконати на рівному бетонному фундаменті. Встановити теплообмінник в основний корпус котла. Важливо, щоб між внутрішніми стінками корпусу і теплообмінником зберігався невеликий зазор.

У верхній частині корпусу над теплообмінником встановіть вентилятор для створення примусової тяги.

Важливо: закінчивши монтаж котла, випробуйте його.

Нове - перероблене старе

Схема гранулятора для пелет.

Є і більш прості і дешеві способи зробити конструкції, що працюють на пелетах. Наприклад, переробити звичайний дров'яної котел не складе труднощів. Для цього вам знадобиться: власне дров'яної котел; невелика лопата або совок; металева корзина для пелет або решітка з перфорованого куточка, для виготовлення необхідно:

Перфорований профільний лист або куточок 20 × 20,
дриль,
Зварювальний апарат, електроди.

Не варто думати, що можна просто засипати пелети в котел замість дров, і вони будуть горіти. Ні, в цьому випадку повітря не буде надходити всередину насипу, і замість ефективного згоряння гранули будуть марно тліти. Тому потрібна така конструкція, яка дозволить повітрю рівномірно надходити всередину насипу гранул.

Просте і дуже ефективне рішення цього - невелика решітка розміром 25 × 25 см. Тут ви можете скористатися одним з варіантів на вибір:

Зварити кошик розміром приблизно 25 × 25 × 10 см з перфорованого профільованого настилу, розмір кошика визначається розміром камери згоряння. До днища кошика можна приварити дві опори з куточка 40 × 40, але можна їх встановити стаціонарно в котельній камері.
Зварити грати з перфорованого куточка 25 × 25 з розміром отворів 8-10 мм, такий куточок можна виготовити самому, просвердливши отвори в полках і вершині куточка з нержавіючої сталі з кроком 50 мм. Решітка повинна зварюватись так, щоб куточки були розташовані вершиною догори. Для виготовлення решітки знадобиться 10 відрізків куточка довжиною 20-25 см.

Як це зробити:

Розташувати три відрізка паралельно з відстанню приблизно 10 см, на них перпендикулярно укласти такі три відрізка.
Прихопити точковим зварюванням.
Встановити наступний ряд з двох відрізків, розташувавши їх паралельно першому ряду куточків, але зі зміщенням щодо них, прихопити точковим зварюванням.
Аналогічну операцію проробити з двома іншими відрізками куточків, встановивши їх паралельно куточках другого ряди, але зі зміщенням, прихопити зварюванням.

Очистіть дров'яної котел від попелу і деревних залишків. Видаліть всі решітки, колосники та інші вставки. Помістіть гранули в кошик і вставте її в дров'яну піч так, щоб вона перебувала в передній частині топки, проте дверцята при цьому повинна вільно закриватися. Якщо частина гранул буде прокидатися, не зважайте на це увагу.

Відкрийте вентиляційні отвори і димар повністю для створення повітряного потоку. Розпаліть вогонь в топці і закрийте дверцята після того, як полум'я встановиться. Налаштуйте тягу за допомогою вентиляційних отворів, коли верхній шар гранул розгориться достатньо. Якщо відбувається надлишкове виділення диму, потрібно збільшити вентиляційний отвір.
