Котельня в приватному будинку вимоги, схема, пристрій
Проектування і монтаж котельні у власному будинку - питання серйозне і відповідальний. До нього необхідно підходити, озброївшись, в першу чергу, нормативною документацією, а ще - порадами фахівців в даній області. Крім того, при влаштуванні топкової потрібно пам'ятати як про зручність обслуговування обладнання, так і про вільний доступ до запірної і регулюючої арматури. У цьому матеріалі ми викладемо, якою має бути котельня в приватному будинку згідно з нормативними вимогами.
Вимоги до котельні
Газове котельне обладнання допускається встановлювати на кухні або в окремому приміщенні топкової, що знаходиться на першому поверсі, в цокольній або підвальній частині будинку. Крім цього, теплогенератори можна розміщувати в прибудовах або окремо розташованих будинках, а також на плоскій покрівлі за умови дотримання вимог до несучої здатності і надійності покриття. Обмеження тут діють такі:
- Яке встановлюється в кухні обладнання має обмеження по потужності, - не більше 60 кВт.
- В окремому або прибудованому приміщенні можна ставити джерела тепла для опалення та ГВП сумарною потужністю не вище 350 кВт. Якщо цей показник перевищено, то залишається тільки один варіант - будівництво окремо стоячої теплогенераторної.
- Висота кімнати в будь-якому випадку повинна бути не менше 2.5 м.
Крім того, при розстановці обладнання потрібно враховувати необхідність обслуговування. Якщо воно потрібне для самого котла або іншого обладнання, що знаходиться поруч, то збоку або ззаду потрібно залишити прохід шириною не менше 700 мм, а від виступаючої частини лицьовій панелі агрегату до найближчої перегородки - не менш 1 м (Правила улаштування та експлуатації котлів).
У разі, коли сумарна потужність нагрівачів, що стоять у вбудованому або приміщенні, перевищує 150 кВт, то площа котельні та її обсяг нормуються, виходячи зі зручності обслуговування і прокладання інженерних мереж. При цьому кімната не може перебувати всередині будівлі, тобто, повинна примикати до зовнішньої стіни, в якій потрібно передбачити вікна. Вони покликані виконувати 2 функції: служити джерелами природного освітлення і спрацювати як легкоскидних конструкцій під час вибуху газу. Розміри приймаються з розрахунку 0.03 м2 площі вікна в котельні (по склу) на кожен 1 м3 об'єму приміщення.
- Прибудову треба розташовувати у глухої стіни будівлі, дотримуючись відстань від найближчого отвору 1 м.
- Огороджувальні конструкції будинку і прибудови слід спирати на окремі фундаменти і не пов'язувати їх між собою.
- Стіни прилаштовують частини виконуються з матеріалів, що забезпечують межу вогнестійкості не менше 45 хвилин.
Примітка. У нормативній документації України пристрій виходу на вулицю і додаткової зовнішніх дверей не потрібно.
Котли електричні, рідко - і твердопаливні
Якщо для виробництва тепла застосовується електроенергія, то розміщення обладнання регламентують такі норми проектування, як Правила улаштування електроустановок (ПУЕ). Але прямої заборони на установку електрообігрівача в тій чи іншій кімнаті в даних правилах немає, тому краще поставити його в окремому приміщенні, що продиктовано міркуваннями практичності і безпеки.
Коли обігрів будівлі забезпечують джерела тепла, що спалюють тверде або рідке паливо, то їх розташування регламентує лише СНиП II-35-76. Він говорить, що розміщувати подібні теплогенератори необхідно в спеціальному окремому приміщенні. При цьому компонування обладнання базується на двох принципах: послідовність технологічних процесів і зручність обслуговування, а площа котельні не нормується.

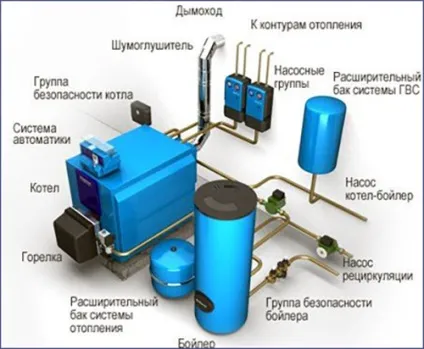

Розстановка за технологією передбачає певну черговість, починаючи від пристроїв фільтрації води і закінчуючи розподільними гребінками і обладнанням для ГВП. Дана норма носить рекомендаційний характер, так як забезпечує якийсь порядок в автономній котельні, але її неухильне виконання не завжди можливо. А ось зручність обслуговування - критерій обов'язковий, тому Правил улаштування та експлуатації котлів для цієї мети передбачаються такі вимоги:
- Відстань від пальника котла на рідкому паливі до протилежної стіни - не менше 1 м, від фронтальної виступаючої частини твердопаливного агрегату до тієї ж стіни - не менше 2 м.
- Коли 2 теплогенератора на дровах стоять один навпроти одного, то просвіт між ними дотримується 5 м, тому подібна компоновка для приватного забудовника є неприйнятною, так як при такому розкладі мінімальні розміри котельні зростуть удвічі.
- Коли в паспорті на опалювальне обладнання зазначено, що потрібно бічне або заднє обслуговування, то в цих місцях треба забезпечити прохід шириною 1.5 м. Якщо обслуговування не потрібно, то просвіт повинен бути 700 мм.
- У місцях проходів нічого не повинно перегороджувати просвіт до висоти 2 м.

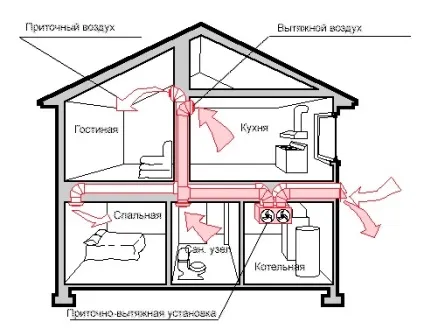

Вимоги до вентиляції
В цьому плані найжорсткішими є вимоги до газових котелень. Витяжка повинна забезпечувати витрата повітря з розрахунку трикратного обміну за 1 годину. Це означає, що протягом години повітряне середовище в кімнаті повністю оновиться тричі. Підрахунок простий: множенням площі на висоту визначається обсяг приміщення, після чого результат множиться на 3. Як правило, в приватних будинках і котеджах витяжку організовують природну, через вертикальну шахту або трубу.
У свою чергу, завданням припливної вентиляції котельні є компенсація витяжного повітря і подача повітряної суміші для процесу горіння. Цю суміш забирає теплогенератор, а потім викидає разом з продуктами горіння за допомогою димоходу. Відповідно, витрата припливного повітря - це сума витрат повітряної суміші для витяжки і на горіння, що і прописано в нормах.
Щоб забезпечити необхідну кількість припливу, у вхідні двері вбудовується перетічними решітка. Крізь неї повітряні маси, спонукувані роботою витяжки, надходять в котельню приватного будинку. Грати можна вбудувати як в зовнішні двері, так і у внутрішню, завдяки чому в котли надійде підігріте повітря і ефективність їх роботи підвищиться.
У ситуації з агрегатами на рідкому паливі рекомендується дотримуватися такі ж вимоги до вентиляції котельні, як і при роботі на природному газі. Тут так само потрібне повітря для спалювання і для вентиляції, оскільки разом з паливом в приміщення буде потрапляти пил, бруд від вугілля і шкідливі пари від солярки. Виняток - електрокотел, йому не потрібен ні димохід, ні повітря для спалювання, ні вентиляція. Досить задіяти схему з одноразовим природним повітрообміном.
додаткові рекомендації
Перш ніж здійснювати пристрій котельні, рекомендується виконати декілька корисних порад:
2. Вивчивши норми і вимоги, що пред'являються до котелень, варто проконсультуватися з контролюючими службами, що дають добро на експлуатацію вашої топкової. Фахівці цих служб вкажуть на нюанси, які ви могли упустити. Особливо це стосується монтажу та приєднання газоиспользующих агрегатів.
3. Здійснюйте розробку спільно з проектною організацією або, якщо ваша схема опалення дуже проста, а теплова потужність невелика, то хоча б проконсультуйтеся з інженером-проектувальником, обізнаним у даній темі.
4. Не плутайте нормативну базу різних країн СНД. Наприклад, перебуваючи вУкаіни, користуйтеся нормативами цієї країни, не беріть з інтернету українські або белоукраінскіе документи, вони можуть містити значні відмінності.
При монтажі обладнання і трубопроводів треба врахувати деякі моменти, що можуть згодом спростити вам життя. Наприклад, не всякий агрегат вимагає заливки фундаменту, легкі котли вагою до 50 кг можна спокійно ставити прямо на стяжку, головне, щоб вона була зроблена якісно. Інший момент - це схема котельні в приватному будинку, згідно з якою буде виконуватися монтаж. У ній треба передбачити не тільки відстані згідно з нормами, а й вільний доступ до запірної і регулюючої арматури, зливним патрубкам і електроустаткування.
Монтуючи крани, клапани та інші елементи, варто потурбуватися про те, як ви будете їх знімати або міняти згодом, особливо в поліпропіленових системах. Прилади автоматизації і контролю розташовуйте таким чином, щоб їх було добре видно від вхідних дверей. Іноді, якщо котельня в котеджі харчується природним газом, то в ній встановлюють датчики перевищення концентрації метану і чадного газу, пов'язані з відтинає газовим клапаном. Такий захід не буде зайвим, особливо якщо потужність обладнання велика.
висновок
Дуже важливо правильно підійти до розташування обладнання і розробці схеми прокладаються мереж. Виконавши цю роботу якісно і відповідно до нормативів, можна вийти на оптимальні розміри котельні і звільнити більше місця для житлового простору будинку або котеджу.
