Серцем лазні, головним «двигуном» парного відділення є котел - поєднання печі і резервуара для нагріву води. Конструкція пристрою проста, за винятком деяких тонкощів зварювання і монтажу. Якщо ви хочете заощадити на покупці готового обладнання або перевірити власні сили, спробуйте виготовити котел для лазні з труби своїми руками. Для цього будуть потрібні мінімальні будівельні навички та вміння користуватися зварювальним апаратом.

Переваги саморобного котла

Головний плюс обладнання, зібраного з підручних матеріалів, полягає в його собівартості. Можливо, доведеться придбати трубу для зварювання основної частини, кріплення або готові дверцята, але витрати на матеріали все одно будуть малі в порівнянні з готовими моделями.

Розглянемо кілька прикладів. Простий комбінований одноконтурний котел Теплодар Уют-10, що працює на твердому паливі (вугілля, дрова, брикети), коштує близько 15 тисяч рублів, а більш комфортний і менш енерговитратний Buderus Logano S111-2 зі схожими характеристиками - від 40 тисяч рублів і вище. Другий варіант захищений від перегріву, має топку і бак великого розміру.

Перед складанням котла для лазні познайомтеся з сучасними моделями готових котлів

Отже, маючи під рукою необхідний інструмент, великий відрізок труби, металеві листи та будівельний матеріал (бетон, цемент, цеглу), що залишився від зведення заміських будівель, ви можете заощадити від 15 до 40 неоподатковуваних мінімумів доходів громадян.

Друга перевага саморобного пристрою криється в його індивідуальні особливості. Знаючи планування і метраж лазні, ви виберете саме ту модель, яка оптимально підходить під розміри приміщення. Іноді лазні-прибудови мають маленьку площу, якої не вистачає для установки готового фабричного обладнання, а саморобний котел для лазні з труби невеликого діаметру ідеально впишеться в інтер'єр і займе свою нішу.

Як зробити котел з металевої труби

Виберемо вертикальний варіант - він займає мінімум місця, при цьому об'єднує в собі піч і нагрівальний резервуар для води. Після складання саморобної конструкції необхідно спорудити димар і знайти камені для благоустрою парної.

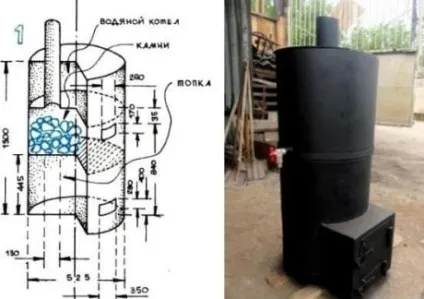

Вертикальний котел для лазні з товстостінної труби або бочки

Матеріали і інструменти

Для виготовлення котла потрібно невеликий комплект інструментів і обладнання:

• циркулярна пила «болгарка» з набором дисків по металу (діаметр - 180 мм);
• ножиці по металу;
• зварювальний апарат побутового типу;
• молоток;
• напилок;
• рівень.

Подбайте про генератор, так як виникне необхідність в електричних роботах.

Різати металеві листи і робити рівні, міцні шви - свого роду мистецтво, тому перед початком робіт фахівці радять «набити руку» і потренуватися на виготовленні незначних деталей. Один з варіантів - красива поличка з арматури і шматочків металу, яку можна повісити в передбаннику.

Труба для котла повинна володіти двома якостями: мати переріз не менше 50 см і товсті стінки

Ємність для розчину, мішок сухої суміші і кельму знадобляться, щоб зробити цегляну кладку, що виконує функцію теплового екрана.

Металеві труби незамінні і при влаштуванні димаря

• шматок товстостінній сталевої труби завдовжки близько півтора метрів (від діаметра труби залежить величина майбутнього устрою);
• дверцята для топки, піддувала, петлі;
• шматки арматури для внутрішніх перегородок;
• кран для ємності з водою;
• металевий лист для колосника (не тонше 5 мм).

Для будівництва теплового екрана буде потрібно вогнестійкий цегла. Екран призначений для накопичення і рівномірного розподілу тепла, також для захисту від випадкових зіткнень з розпеченим металом.

підготовка фундаменту

Металева конструкція разом з паливом і наповненим баком має велику вагу, тому перед монтажем нагрівального обладнання необхідно підготувати майданчик або фундамент. Спеціального місця не буде потрібно, якщо в лазні заздалегідь обладнаний міцний бетонну підлогу або цементна стяжка. Важливо простежити, щоб поверхня ділянки була ідеально рівною - через перекоси шви регулярно нагрівається металевої конструкції прослужать менше, до того ж можуть порушитися її функціональні якості.

Для пристрою фундаменту виривають невеликий котлован, засипають його щебенем, потім заливають розчином з цементу і піску. Поверхню вирівнюють за допомогою будівельного рівня.

Сварка основної частини

Сталеву трубу розрізаємо на 2 фрагмента різної довжини - 900 мм і 600 мм. Велика частина призначена для пристрою топки, маленька - для виготовлення бака з водою. Далі беремо великий відрізок труби і працюємо за таким планом.

• Робимо піддавали. У нижній частині вирізаємо вузьке прямокутний отвір (70 мм х 200 мм), з металевою вирізки виготовляємо дверцята - приварюють ручку, засувку і петлі.
• З товстого шматка металу вирізаємо коло - дно топки. Приварюють його трохи вище нижньої кромки. А з останків ранта вирізаємо стійкі ніжки.
• Готуємо колосник. Можливі 2 варіанти: з товстої пластини з отворами або шматків арматури, зварених у вигляді решітки. Колосник необхідно приварити вище піддувала.
• Над колосником організуємо топку. Вирізаємо отвір для подачі палива - віконце 250х300 мм. Робимо дверцята, як для піддувала. Топка готова.

Чавунний колосник для котла можна замінити гратами з арматури або відрізком металевого листа з прорізами

Вирізаючи дверцята і обладнавши окремі частини котла, не забуваємо, що топковий отвір виводиться в передбанник, а доступ до каменке і баку з водою знаходиться всередині парильного відділення.

устаткування кам'янки

Камені, насипані в кам'янку, нагріваються від вогню в топці і довгий час зберігають жар. Щоб «піддати пару», досить виплеснути на кам'янку половину ковша води. Резервуар для каменів обладнаємо одним із таких способів:

• споруджуємо над топкою мелкоячеистую грати, що нагадує колосник;
• виготовляємо сталеву конструкцію у формі короба або жолоби, приварюють її над топкою.

Якщо кам'янка знаходиться між топкою і баком, знадобиться дверцята. Іноді камені розташовують у верхній частині пристрою - виходить кам'янка відкритого типу.

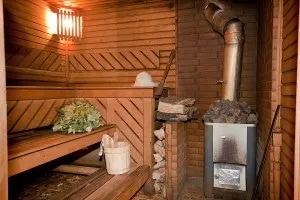

Дверцята топки виходить в передбанник, тоді як основна частина знаходиться в парному відділенні

Виготовлення бака для води

Зараз знадобиться другий відрізок труби довжиною 600 мм. Приварюють дно товщиною не менше 80 мм, в якому не забуваємо зробити отвір під трубу відведення диму з топки. Димохід є нагрівальним елементом для води в баку. Заключний штрих - зварювання крана. Перевірте герметичність швів, інакше вода з бака потрапить в топку.

Дві готові частини необхідно зварити між собою. В результаті вийшов котел в баню з труби - компактний, зручний, функціональний. Залишилося вивести димар на дах і при бажанні спорудити тепловий екран - захисну стінку з цегляної кладки.

Особливості пристрою горизонтального котла

Горизонтальна конструкція більш зручна для обігріву двох приміщень - лазні і передбанника. Її встановлюють в стінні отвір так, щоб топка і піддувало виходили назовні, в передбанник. Чи не заходячи в приміщення для миття, можна багаторазово підтоплювати піч. Між котлом і стіною прокладають вогнетривкий ізоляційний матеріал: суперізол, азбест або кнауф-файерборд.

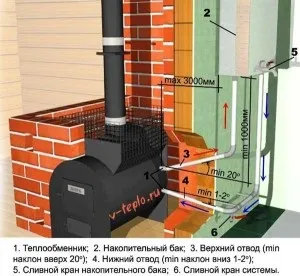

Варіант горизонтальної конструкції котла з труби

Більшу частину конструкції, приблизно 2/3, розташовують в парильні. Резервуар для води зварюють окремо або купують в готовому вигляді. Кам'янку влаштовують над топкою.

Як бачите, спорудити котел в баню своїми руками з труби нескладно, якщо ретельно підготуватися і вивчити його конструкцію. Без бака водогрійний котел перетворюється в твердотопливную піч, яка підійде для обігріву битовки або невеликого житлового приміщення.
