Короткий огляд гвинтівочних затворів

Затвор це механізм зброї забезпечує закривання і відкривання каналу ствола. Все гладкоствольні (мушкети) і нарізні рушниці (штуцери) до середини 19 століття були дульнозарядних, це значно знижувало скорострільність зброї.

В середині XIX століття стали у великих кількостях з'являтися конструкції нарізних рушниць, заряджатимуться з казенної частини, а не з дула, що ще прискорювало швидкість заряджання, а також робило можливим заряджання з положення лежачи. У них застосовувалися найрізноманітніші конструкції затворів - відкидні, ковзаючі, кранові, і інші.

Однією з найбільш вдалих і перспективних серед цих ранніх конструкцій казнозарядних зброї, однак, була игольчатая гвинтівка Дрейзе 1841 року вперше оснащена поздовжньо-ковзаючим затвором. Сама по собі вона була ще дуже недосконала, зокрема, використала паперовий патрон з капсулем, розташованим в денце кулі, через що для здійснення пострілу його проходило протикати довгою голкою, яка часто ламалася. Однак це вже був справжнісінький унітарний патрон. та й поздовжньо-ковзний затвор виявився вельми раціональним елементом, і згодом багаторазово копіювався.

Згодом було, правда, створено певну кількість систем зі легкими затворами, в тій чи іншій мірі наслідували конструкції Дрейзе, в тому числі - гвинтівки Гріна з «двухпульной» системою обтурації, Ліндрен, Террі і інші, але практично всі вони були маловдалими і особливого поширення не отримали.

Ковзаючий затвор. поздовжньо-ковзний затвор - механізм вогнепальної стрілецької зброї, що забезпечує відкривання і закривання каналу ствола шляхом прямолінійного поступального руху затвора уздовж осі стовбура.

Механізм зі змінним затвором має широке застосування в сучасній зброї, як автоматичному, так і неавтоматическом, завдяки тому, що затвор в ньому легко може бути використаний як основна провідна сила для приведення в дію інших механізмів зброї - подачі патронів. видалення стріляних гільз та інших, тим самим забезпечуючи простоту і раціональність конструкції зброї, створює найкращі умови для перезарядження і компонування зброї в цілому.

Перед зчепленням зі стовбуром і після нього ковзний затвор рухається у напрямку осі каналу ствола, а для самого зчеплення і розчеплення може використовуватися будь-яке інше рух затвора - наприклад, поворот або перекіс його цілком або окремою частиною (бойової личинкою).

До недоліків поздовжньо-ковзного затвора відносяться необхідність конструктивно забезпечити великий поздовжній хід - не менше довжини патрона, що веде до збільшення сукупної довжини ствольної коробки, отже - і зброї в цілому, збільшення маси і витрати металу. Крім того, в більшості випадків потрібне застосування спеціального замикаючого пристрою, так чи інакше утримує затвор у казенного зрізу стовбура під час пострілу.

Наступна вдала і масово застосовувалася конструкція військової гвинтівки з поздовжньо-ковзаючим затвором з'явилася лише через більш ніж 20 років після Дрейзе у Франції - голчаста гвинтівка Шасспо. Гвинтівка Шасспо. прийнята у Французькій Імперії в 1866 році, мала всі основні конструктивні риси, які згодом будуть характерні для однозарядних і магазинних гвинтівок з поздовжньо-ковзаючим затвором. Навіть зовні її затвор був вельми схожий на сучасні. Як і гвинтівка Дрейзе, вона мала поздовжньо-ковзний затвор, що замикається поворотом, єдина істотна відмінність полягала в тому, що, по-перше, вона мала більш досконалу систему обтюрациі з гумовим ущільнювальним кільцем, що лунає при пострілі під тиском порохових газів (згодом подібна система , тільки з азбестовою прокладкою, була реалізована у французьких артилерійських знаряддях - обтюратор Дебанжа), по-друге - капсуль в її паперовому патроні був розташований не в денце кулі, а біля основи гільзи, що дозволило уко отіть голку і зробити зброю по-справжньому надійним. Крім того, потужний 11-мм патрон повідомляв їй дуже хорошу для свого часу балістику.

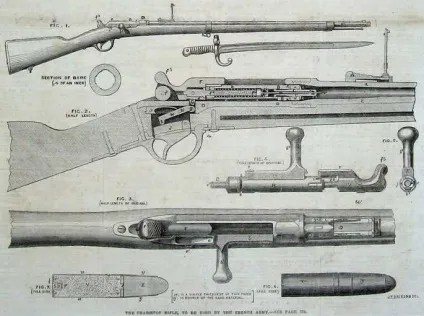

затвор гвинтівки Шасспо і її внутрішній устрій.

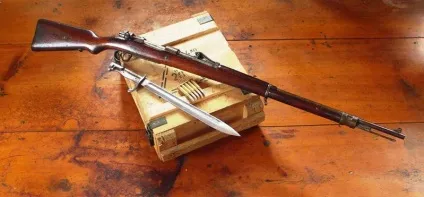

Мабуть, найбільш досконалою гвинтівкою з поздовжньо-ковзаючим затвором це німецька Mauser 98.

так виглядає затвор.

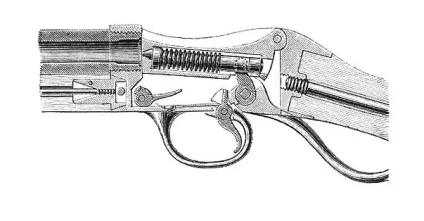

Качающийся затвор - механізм вогнепальної стрілецької зброї, що забезпечує відкривання і закривання каналу ствола шляхом гойдання затвора щодо осі стовбура, тобто поперечного руху вгору-вниз його переднього кінця щодо казенного зрізу стовбура, в той час, як задній його кінець постійно зчеплених зі ствольною коробкою за допомогою осі або допускає його поворот фігурної поверхні.

Операції відмикання і замикання каналу ствола при використанні хитається затвора не вимагають окремого запірного механізму. Крім того, такий затвор має невелике переміщення, що зменшує габарити коробки затвора. Однак операції по подачі патрона в патронник і видалення стріляних гільз він не виконує, що змушує використовувати для них сторонні механізми, що приводяться в рух затвором або іншим рухомим ланкою зброї, що істотно ускладнює його конструкцію.

В магазинному і автоматичній зброї коливаються затвори поширення не отримали, так як вони істотно ускладнюють роботу механізму подачі патронів, який в такій зброї повинен мати складну конструкцію, і при цьому діяти швидко і точно. Форма затвора виходить також складною, роблячи його дорогим у виробництві.

Єдиний випадок застосування хитається затвора в автоматичній зброї - кулемет Мадсена.

Крановий затвор. обертається затвор - механізм вогнепальної стрілецької зброї, що забезпечує відкривання і закривання каналу ствола шляхом обертання затвора навколо своєї осі.

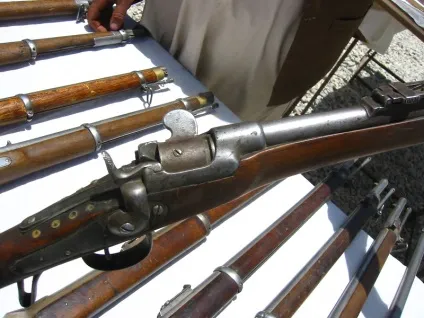

затвор гвинтівки Верндля

Як правило, затвор в таких системах є циліндр з поздовжнім вирізом, який обертається навколо осі, паралельної осі стовбура. В цьому випадку крановий затвор здійснює операції відмикання і замикання каналу ствола одночасно з його, відповідно, відкриванням і закриванням, не вимагаючи окремого запірного механізму. Крім того, такий затвор не має лінійного переміщення, діючи виключно за рахунок обертання навколо своєї осі, що зменшує габарити коробки затвора. Однак операції по подачі патрона в патронник і видалення стріляних гільз він не виконує, що змушує використовувати для них сторонні механізми, що приводяться в рух затвором або іншим рухомим ланкою зброї, що істотно ускладнює його конструкцію.

Такі затвори використовувалися в ранньому казнозарядних зброю. Приклад - гвинтівка Верндля 1867 року. В магазинному і автоматичній зброї кранові затвори поширення не отримали. Іноді використовуються в пневматичні гвинтівки для розважальної стрільби, приклад - іспанська Gamo CFX.

Ще один варіант обертового затвора, який в літературі також можуть називати крановим, має вісь, перпендикулярну поздовжньої осі зброї, тобто, обертається в його поздовжній площині. Прикладом такого затвора є американська багатозарядна гвинтівка Спенсера періоду Громадянської війни, що мала прикладний магазин і масивний затвор у вигляді сектора, керований важелем, поєднаним з спусковий скобою. Замикання здійснювалося за рахунок підйомної бойової личинки, яка при повністю притиснутому до шийки ложі важелі піднімалася вгору і входила в вертикальний виріз в ствольній коробці, міцно і надійно замикаючи затвор. Простіший варіант використовувався в однозарядної гвинтівці Ремінгтона (rolling block). в якій замикання досягалося тим, що масивний спущений курок підпирав виступ затвора, на даючи йому відкритися, обертаючись навколо своєї осі. Такий затвор також застосовується в сучасному пневматичній зброї.

затвор Gamo CFX

Єдиний випадок застосування кранового затвора в автоматичній зброї - досвідчений автоматичний пістолет Ознобіщева 1925 року.

Замикаючий механізм має вільний і прикріплений кінець, відмикання проводиться рухом вільного кінця вгору, замикання - вниз.

Приклад - гвинтівка бердана (перша)

Гвинтівка Бердана № 1 була розроблена американським полковником, героєм Громадянської війни в США Хайремом Берданом і вдосконалена українськими полковником А. П. Горловим і поручиком К. І. Гуніусом. Вона мала відкидний затвор з курком прямого ходу

відкидний затвор гвинтівки Бердана.

У пневматичній зброї теж є приклади таких конструкцій, вони зручні в експлуатації, але знижують потужність пострілу через велику мертвого об'єму.

Приклад: norica quick
