Контур заземлення інструкція по монтажу фото

Добрий день, дорогі Новомосковсктелі. У цій статті ми з вами поговоримо про контур заземлення. Ви дізнаєтеся найбільш докладну інформацію про те, що він із себе представляє. Після того як ви купуєте дачну ділянку або приватний будинок ви обов'язково повинні будете отримати дозвіл від енергозберігаючої організації на приєднання певної потужності електроенергії.

На даному етапі робіт практично у кожного може виникнути проблема з електромонтажем контуру заземлення. Контур заземлення будинку вважається обов'язковою процедурою. Також він може знадобитися при реконструкції старої електропроводки. У цій статті ви знайдете докладну інформацію про те, як виконати монтаж контуру заземлення своїми руками на дачі або в приватному будинку. Якщо ви вирішили виконати контур заземлення, тоді вам необхідно знати, що таке захист IP.

контур заземлення

Заземлення - це спеціальне заземлюючих пристроїв, яке призначається для з'єднання з землею різних частин електрообладнання. Для кожної системи заземлення ви можете зустріти певна відмінність вимог. Опір ЗУ може залежати від наступних факторів:

1. Типу грунту.
2. Стану землі.
3. Структурного складу грунту.
4. Глибини електродів.
5. Кількості електродів.
6. Властивості електродів.

Це основні фактори, які можуть нести значний вплив на опір заземлюючих пристроїв.

Контур заземлення - це з'єднання між собою горизонтальних і вертикальних електродів. Чим опір буде менше, тим краще. Вимірювання контуру заземлення необхідно виконувати відразу після його монтажу. Зробити це можна за допомогою спеціальних приладів.

Ось список ґрунтів, які ідеально підійдуть для монтажу контуру заземлення:

• Торф.
• Суглинок.
• Глина, яка має високу вологість.

Також існують грунти, які не підходять для монтажу контуру заземлення:

Іноді один грунт може мати різні властивості. Вони будуть залежати від навколишнього середовища. Саме тому опір контуру заземлення необхідно вимірювати відразу після монтажу. У цій статті ми надамо вашій увазі найбільш поширений спосіб монтажу контуру заземлення.

Підготовчі роботи

Спочатку вам необхідно визначитися з місцем, де можна монтувати контур заземлення. Краще вибрати місце, де поруч знаходиться розподільний пристрій.

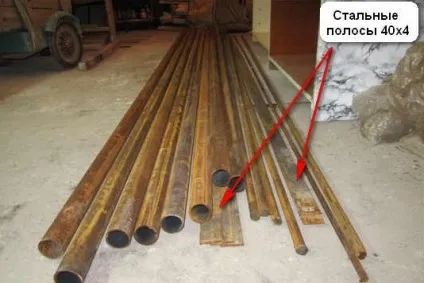

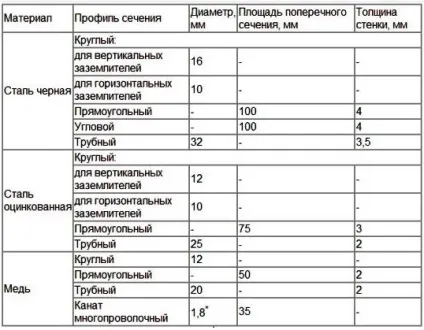

В якості вертикальних заземлювачів ви можете використовувати:

1. Сталевий куточок, який має розміри (50х50х5мм).
2. Сталеву смугу з діаметром (40х4мм).

Ці матеріали відмінно підійдуть для того, щоб монтувати контур заземлення.

Монтаж контуру заземлення

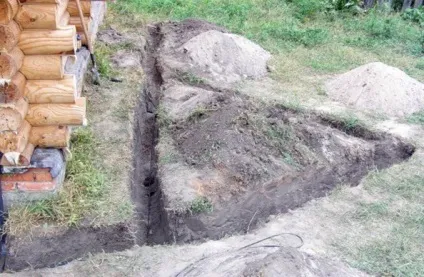

Тепер вам необхідно викопати трикутну траншею. При необхідності викопати траншею можна і у вигляді прямої лінії. Її довжина повинна складати 4-5 метрів. Ширина траншеї повинна складати 0.5 метра, а її глибина 0.7 метра.

У вершини трикутника вам необхідно буде забити вертикальний куточок, який має довжину 3 метри. При необхідності замість кувалди ви можете використовувати бур. Якщо ваша траншея виконана у вигляді прямої лінії тоді буде потрібно 4 вертикальних куточка. Забивати їх необхідно через кожен метр. Забивати сталеві куточки необхідно в повному обсязі. На поверхні необхідно залишити 20 см куточка. Потім за допомогою зварювального апарату необхідно приварити до сталевих куточків горизонтальну лінію, яка буде йти в електричний щиток на шину PE.

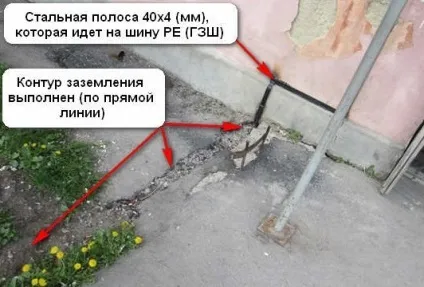

У прикладі, який ми вам надали, контур заземлення виконаний зі сталевої смуги. Ось схема контуру заземлення, яка полегшить вам роботу.

Потім сталеву смугу необхідно прокласти до шини PE.Вот фотографія, на якій можна побачити цей процес.

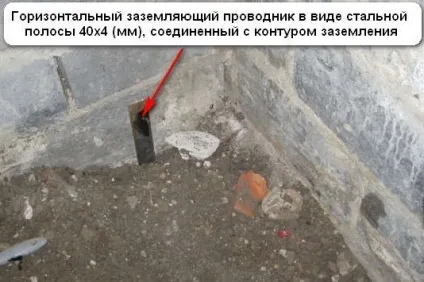

При необхідності ви можете скористатися і іншим способом. Для цього з землі необхідно вивести горизонтальний заземлювальний провідник у вигляді сталевої смуги. До нього вам необхідно провести ще один провідник, який буде вести до шини PE. Цей провідник повинен мати наступні характеристики:

1. Мідний мати переріз не менше 10 кв.мм.
2. Алюмінієвий мати переріз не менше 16 кв.мм.
3. Сталевий мати переріз не менше 75 кв.мм.

Завершальний етап робіт

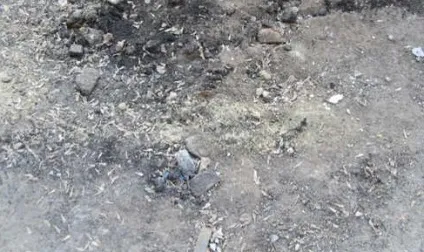

Після монтажу вам також необхідно оглянути контур заземлення. Після цього слід провести завмер його опору. Якісне заземлення стане надійним захистом від ураження струмом.
