Конструктивні частини і елементи столярних виробів

Столярні вироби мають наступні основні конструктивні частини і елементи.

Брусок - найпростіша деталь, буває різних розмірів, перетинів і форми (рис. 45, а). Вузька поздовжня сторона бруска називається крайкою 5, а поздовжня широка - пластью 7, лінія перетину пласті з крайкою - ребром. Кінцеву поперечну сторону бруска, утворену при торцовке під прямим кутом, називають торцем 6.

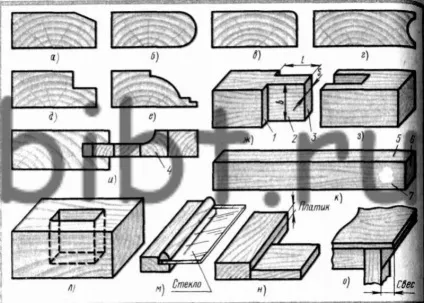

Мал. 45. Форма оброблених брусків:

а - фаска, б - штаб (штап), в - закруглення ребра, г - жолобник, д - фалец-чверть, е - калевка, ж - шип, з - вушко, і - кромка з профільної обробкою, до - брусок, л - гніздо, м - розкладка, н - платік, про - звис; 1 - заплечики, 2 - бічна грань шипа, 3 - торцева грань шипа, 4 - фільонка, 5 - кромка, 6 - торець, 7 - пласть; l - довжина шипа, b - ширина шипа, S-товщина шипа

При виготовленні віконних і дверних блоків бруски малих перетинів (вертикальні, горизонтальні горбильки стулок) виконують з цільної деревини, а бруски великого перерізу (коробки) роблять клеєними.

Розкладкою називають бруски, призначені для кріплення стекол в стулках, дверях або фільонок в дверних полотнах рамкової конструкції.

Фільонки представляють собою щит прямокутної форми, виготовлений з столярної, деревостружкової або деревоволокнистих плит. За формою фільонки бувають плоскі, зі скошеними крайками і з профільної обробкою кромок. Фільонку в рамках дверей встановлюють в паз, фальц і кріплять розкладками або накладають на бруски і кріплять шурупами.

Фальцем називають прямокутну виїмку в бруску. Якщо виїмка має рівні сторони кута, то вона утворює чверть.

Платик - уступ, утворений для приховування зазору; застосовується в тих випадках, коли пригонка деталі урівень утруднена. Використання Платик спрощує збірку виробів. Застосовують його при виготовленні меблів.

Звис - виступ за межі підстави. Застосовується при виготовленні меблів.

Жолобником називають напівкруглу виїмку на кромці або пласти деталі.

Рамка складається з чотирьох брусків, що утворюють квадрат або прямокутник. Окремі рамки мають, крім того, внутрішні бруски-середники (рамкові двері, віконні стулки з горбилькамі).

Рамки збирають на шиповому з'єднанні. Невеликого розміру рамки збирають на одинарний відкритий наскрізний шип або шип з полупотемком або з потемком. При виготовленні столярних виробів застосовують переважно рамки прямокутної форми, дуже рідко (для унікальних будівель) - багатокутні або круглі. Віконна стулка, кватирка, фрамуга, коробка - все це рамки.
