КОНСТРУКЦІЯ І МАРКУВАННЯ СИЛОВИХ КАБЕЛІВ

Конструкції силових кабелів на напруги 1-35 кВ зображені на рис. 1 і 2 (пояснення дані в підписах до малюнків). Жили виконуються багатодротовими і жилами. У разі однодротових жив в маркуванні кабелів додається позначення «ож».

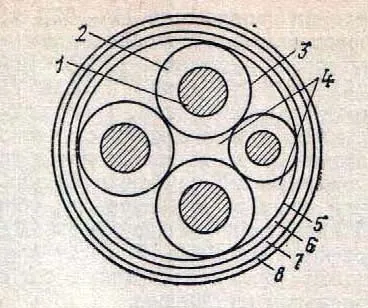

Мал. 1. Кабель з паперовою просоченою ізоляцією на напругу 1-10 кВ

1 - мідна або алюмінієва струмопровідна жила; 2 - фазна ізоляція; 3 - поясна ізоляція; 4 - свинцева або алюмінієва оболонка; 5 - подушка під бронею; 6 - броня; 7 - захисні покриви; 8 - заповнення

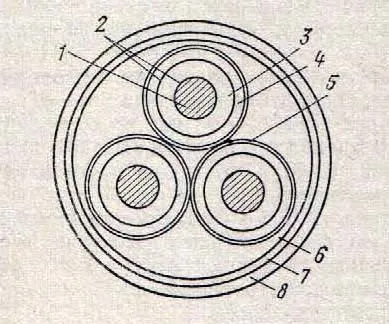

Мал. 2. Кабель на напругу 1-10 кВ

1 - струмопровідна жила; 2 - полупроводящіе екрани; 3 - ізоляція; 4 - свинцева оболонка; 5 - подушка; 6 - заповнення; 7 - броня; 8 - захисні покриви

Кабелі з ізоляцією із паперових стрічок, просочених маслоканіфольним складом, виготовляються відповідно до ГОСТ 18410-73. При напрузі 1, 3, 6 і 10 кВ конструкції кабелів відповідають рис. 1, а при напрузі 20 і 35 кВ - рис. 2. У разі прокладання кабелів на вертикальних і крутопохилих трасах можливе переміщення просочує складу уздовж кабелю. Тому для таких трас виготовляються кабелі зі збідненим-просоченою ізоляцією (ГОСТ 18410-73) і з нестікаючим просочують складом (ГОСТ 18409-73).

Кабелі з гумовою ізоляцією виготовляються відповідно до ГОСТ 433-73 (рис. 3).

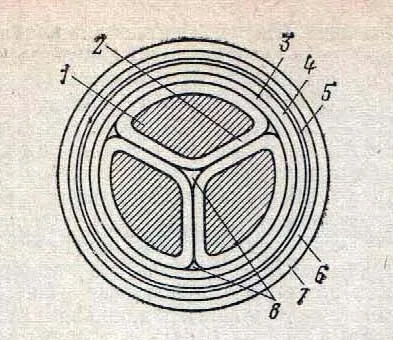

Мал. 3. Кабель з гумовою ізоляцією

1 струмопровідна жила; 2 - ізоляція; 3 - обмотка прогумованої стрічкою; 4 - заповнення; 5 - обмотка прогумованої стрічкою; 6 - оболонка; 7 - броня; 8 - захисні покриви

Кабелі з пластмасовою ізоляцією виготовляються: на напруги 0,66-6 кВ відповідно до ГОСТ 16442-80 і на напругу 10 кВ - відповідно до ТУ МІ 344-74. Кабелі з поліетиленовою ізоляцією можуть виготовлятися також на напругу 35 кВ.

Конструкція кабелів з пластмасовою ізоляцією на напругу до 6 кВ відповідає рис. 3, але в ній відсутня скріпляє стрічка 3, а на напруги 10 і 35 кВ - рис. 2, в якій 4 - оболонка з полівінілхлоридного пластикату, під яку прокладається додатковий екран з мідних стрічок.

Для відкритої прокладки щільною групою рекомендовані кабелі марок ВБВ і АВБВ (ТУ 16.505-836-78). Ці кабелі мають додатковий сердечник між жилами з полівінілхлориду, шлангову оболонку, броню з сталевих стрічок і додаткову оболонку з полівінілхлориду поверх броні. Перетини і кількість жив для цих кабелів наведені в табл. 1. Робоча напруга 660 В при частоті 50 Гц або постійне 1000 В.

Таблиця 1. Перетин і число жил кабелів марок ВБВ і АВБВ

Конструкція кабелів на напруги ПО і 220 кВ зображена на рис. 4 (ГОСТ 16441-78). Ці кабелі виготовляються з ізоляцією з паперових стрічок різної щільності, просочених високовольтним нафтовим або синтетичним маслом малої в'язкості. Маслопроводящій канал цих кабелів через спеціальні муфти періодично по трасі прокладки з'єднується з баками, тиск в яких може досягати 0,3 МПа.

Мал. 4. Кабель з паперовою просоченою ізоляцією (маслонаповнений) на напруги 110 і 220 кВ

1 - маслопроводящій канал; 2 - порожниста струмопровідна жила, скручена з фасонних луджених дротів; 3 - екран з двох-трьох стрічок полупроводящей паперу; 4 - ізоляція; 5 - металева оболонка; 6 - подушка з полівінілхлоридних стрічок; 7 - мідні підсилюють стрічки; 8 - броня; 9 - захисні покриви

Кабелі на напругу 110-525 кВ прокладаються також в трубопроводі з маслом під надлишковим тиском (ГОСТ 16441-78). Кожна з трьох фаз такого кабелю зовні має екран з мідних стрічок. На такий кабель попередньо накладається свинцева оболонка, яка безпосередньо перед прокладкою в металевий трубопровід видаляється. Внутрішній діаметр трубопроводу відповідає 2,85 діаметра окремої фази. Тиск масла досягає 1,5 МПа. До місця прокладки кабель може доставлятися також без оболонки в спеціальному контейнері.

Літерні позначення в маркуванні кабелів наведені в табл. 2. Вони визначаються конструкцією броні і захисних покривів.

Таблиця 2. Літерні позначення в маркуванні кабелів

Так, марка СБ позначає кабель з паперовою просоченою ізоляцією з мідними жилами в свинцевій оболонці (С) з бронею із сталевих стрічок (Б) із захисними покривами з кабельної пряжі, просоченої бітумом; СБГ- той же, але без захисних покривів ( «голий»); СГ - то ж, але без броні і захисних покривів; ОСБ - то ж, що СБ, але з алюмінієвою жилою; ААБ - то ж, але з алюмінієвою оболонкою (А замість С).

Марка ОСБ - кабель з окремо освинцьованими жилами (див. Рис. 2) з бронею із сталевих стрічок із захисними покривами.

Марка ААШв - кабель з алюмінієвим ». жилами в алюмінієвій оболонці і захисним покровом у вигляді шланга з полівінілхлориду.

Марка ААБв - кабель з випрессованного оболонкою з полівінілхлориду (в) під бронею зі сталевих стрічок (Б) із захисними покривами.

Марка СРБ - кабель з гумовою ізоляцією, свинцевою оболонкою, з бронею із сталевих лепт і захисними покривами.

Марка ВВГ - кабель з ізоляцією з полівінілхлориду, оболонкою з полівінілхлориду.

Марка ПВГ - то ж, але з ізоляцією з термопластичного поліетилену.

Марка ПсВГ - то ж, але з ізоляцією з самозагасаючого поліетилену без захисних покривів; ПвВГ - то ж з поліетилену вулканізованого.

Марка ПОВБ - кабель з поліетиленовою ізоляцією, фази якого укладені в окремі екрани з мідних стрічок і ПВХ оболонки в загальній стрічкової броні, із захисними покривами.

Бронепокрови, виконані з двох сталевих стрічок, застосовуються при відсутності значних розтягуючих зусиль для всіх видів прокладки, крім прокладки в воді.

Круглі сталеві оцинковані дроту діаметром 4-6 мм застосовуються при прокладанні в воді.

Плоскі сталеві оцинковані дроту товщиною 1,5-1,7 мм застосовуються при прокладці в землі або в повітрі при наявності значних розтягуючих зусиль.

Подушка під бронею виконується у вигляді шару кабельної пряжі, просоченої бітумом. У кабелях з алюмінієвою оболонкою застосовується додаткова підмотка однієї стрічкою з полівінілхлоридного пластикату. При прокладанні в агресивних (корозійно-активних) грунтах застосовується підмотка з двох стрічок. Посилення подушки може проводитися випрессовиваніем оболонки з полівінілхлориду або поліетилену.

Нормальний захисний антикорозійний покрив складається з шару бітуму і кабельної пряжі, просоченої бітумом і протигнильними складами, і покриття, що оберігає витки кабелю на барабані від злипання.

Негорючий зовнішній покрив складається з полівінілхлоридної оболонки або скляної пряжі, просоченої негорючим складом. При високу корозійну активність грунту передбачений захисний покрив у вигляді поливинилхлоридного шланга (або самозатухаюшего поліетилену). Зовнішній покрив складається з бітумного складу, пластмасової стрічки і шланга.

Асортимент виготовлених кабелів наведено в табл. 3-8. Зовнішні діаметри кабелів наведені в табл. 9-14.

Таблиця 3. Номенклатура силових кабелів

* Для мереж електрифікованого транспорту

Таблиця 4. чотирижильного силові кабелі на напругу 1 кВ *

Перетин жив, мм 2

ААГ, ААШп, ААШв, ААБлГ, ААП2лШв, ААБл, ААБ2л, АСГ, СГ, АСБ, СБ, АСБл, СБЛ, АСБн, СБН, АСБлн, СБлн, АСБГ, СБГ, АСБ2л, СБ2л, АСШВ, СШВ, СБШв

Кабелі з алюмінієвими жилами і оболонками і кабелі з мідними жилами і свинцевими оболонками мають практично однакові зовнішні діаметри. Зовнішній діаметр чотирижильного кабелів на напругу 1 кВ на 1-4 мм більше, ніж трьохжильних.

Розміри кабелів з збіднене-просоченою ізоляцією на напругу 6 кВ близькі до розмірів звичайних кабелів на напругу 10 кВ.

Відповідно до ТУ 16.705.212-81 виготовляються одножильні силові кабелі з вулканізованої поліетиленовою ізоляцією на напругу 64/110 кВ марок АПвВ, АПвП, АПвПс, перетину жил 350 і 625 мм 2.
