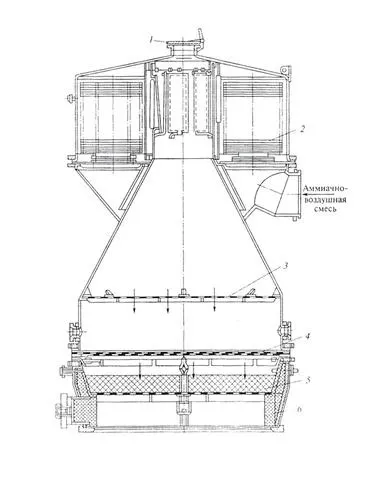

Рис.3.3. Контактний апарат, поєднаний з картонним фільтром. 1 аварійна мембрана, 2 картонні фільтри, 3-розподільна решітка, 4 каталізаторні сітки, 5 шар кілець, 6 жаростійкий футерування.
Контактний апарат працює під атмосферним тиском, аміачно-повітряна суміш подається зверху. Для тонкого очищення аміачно-повітряної суміші у верхній частині апарата розташований паперовий фільтр 2. катализаторную сітки 4 спираються на колосники. Нижче на розподільній решітці 3 розташований шар металевих кілець 5, виконують роль акумулятора теплоти, а також служать для уловлювання найбільш великих часток платини, що буря газом.
Найбільш поширене уловлювання платини фільтруванням нітрозних газів. Для цього використовують механічні фільтри різноманітних конструкцій і фільтруючі матеріали. В основному фільтри набивають безперервним скловолокном. В даний час розроблені маси на основі оксиду кальцію, які хімічно пов'язують пари платини. При цьому способі уловлювання сорбент встановлюється безпосередньо в контактному апараті за катализаторную сітками і працює у умовах окислення аміаку.
Поєднання хімічного зв'язування (масою на основі оксиду кальцію) і застосування звичайних механічних фільтрів з насадкою з волокнистих матеріалів дозволяє довести ступінь уловлювання платини до 85-90%.
Рис.3.4. Контактний апарат, що працює під тиском 0,716 МПа. 1 корпус, 2 кільця Рашига, 3 термопари, 4 оглядове вікно, 5 поворотний механізм, 6 вибухова пластина, 7 трубка для розігріву каталізатора, 8- розподільна решітка, 9 пробовідбірник, 10 каталізаторні сітки, 11 - колосники.
Контактний апарат складається з двох частин: верхньої у вигляді усіченого конуса і нижньої циліндричної. Між конусоподібної і циліндричної частинами в спеціальній касеті розташовані 12 платинових каталізаторних сіток. Касета з катализаторную сітками встановлена на решітці з концентричних кілець. Під ними на колосникових гратах розміщений шар керамічних кілець, покладених правильними рядами. Шар кілець, з одного боку, частково вловлює платину, з іншого - стабілізує тепловий режим на каталізаторних сітках.
Аміачно-повітряна суміш надходить в контактний апарат збоку, огинає внутрішній конус і зверху подається на каталізаторні сітки. Верхній штуцер апарату перекритий запобіжної вибухової пластиною, яка розривається в разі раптового підвищення тиску всередині апарату.
Для зниження втрат платини перспективним є проведення процесу окислення аміаку в двухступенчатом каталізаторі, в якому першим ступенем служать каталізаторні сітки, другий - оксиди металів.
Рис.3.5. Контактний апарат з двоступінчастим каталізатором, який працює під тиском 0,54 МПа: 1 верхній конус, 2 платинові сітки, 3 нижній конус, 4-трубка для відбору проб, 5 водяна сорочка, 6 термопара, 7 неплатинового каталізатор.
На платіноідних сітках здійснюється перший ступінь окислення аміаку. Неплатинового каталізатор завантажують в катализаторную кошик з жароміцної сталі. На опорні ребра, приварені до корпусу апарату, укладають литу колосникові грати з жароміцної сталі. Поверх решітки розміщують ніхромові сітки, які перекривають всі зазори між корпусом і кошиком, щоб уникнути проскакування аміаку і виносу потоком газу таблеток каталізатора. Як неплатинового каталізатора використовують железохромовий каталізатор.
