Конструкції будівлі з об'ємно-просторових елементів

Новим прогресивним видом сучасного індустріального домобудівництва, що дозволяє найбільш ефективно підвищити ступінь сборности і заводської готовності збірних елементів, а також зменшити трудові витрати на будівельному майданчику, є будівництво будівель з об'ємно-просторових елементів. Основним збірним елементом таких будинків є об'ємно-просторовий блок, який представляє собою повністю готову кімнату або навіть квартиру. У заводських умовах в цих випадках, крім виготовлення будівельних конструкцій, проводиться обробка та обладнання приміщень, пристрій підлог, фарбування стін, обладнання кухні, сантехнічні та електромонтажні роботи, що при масовому виробництві помітно скорочує трудові витрати. Всі роботи на будівельному майданчику зводяться до установки блоку в проектне положенпе і підключення його до зовнішніх комунікацій.

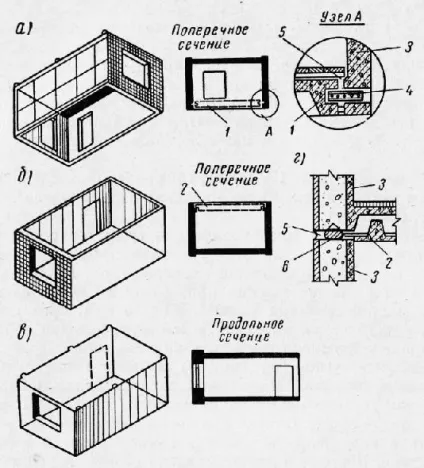

Мал. 1. Монолітні просторові блоки: а - типу «ковпак»; б - типу «стакан»; в - типу «труба»; г - вузол блоку типу «стакан»; 1 - панель статі; 2 - панель стелі; а - об'ємний блок; 4 - шпонка; 5 - розчин; 6 - джгут пороізол на мастиці ізол

До основних різновидів об'ємно-просторових елементів відносяться блок-кімнати, блоки на ширину будівлі і блок-квартири.

Найбільше застосування в будівництві набули об'ємні блоки на кімнату. Вага їх зазвичай не перевищує 5 Т, що дозволяє вести монтаж тими ж кранами, що і панельні будинки. Ці блоки кращим чином дозволяють створювати різні варіанти типів квартир. До їх недоліків відноситься необхідність великої кількості з'єднань. Залежно від призначення в блоках мають у своєму розпорядженні кухню з санвузлом, сходи та ін.

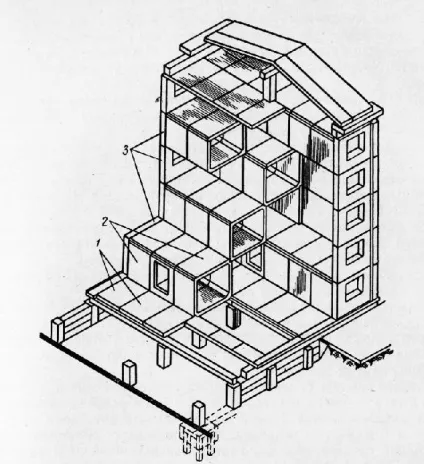

Мал. 2. Панельно-блокова схема будівель з сотоблоков: 1 - панелі перекриттів; 2 - еотоблокі; з - панелі зовнішньої стіни

Об'ємно-просторові блоки роблять монолітні і збірні з прокатних профілів, що комплектуються на заводі. У монолітних блоках, виготовлених в спеціальних формувальних машинах, одна з шести граней блоку формується окремо. Залежно від місця розташування цієї межі блоки мають умовні назви: «ковпак», «стакан», «труба». Поширеними видами блоків є «ковпак», який має чотири стіни і стеля без статі, і «стакан» - з чотирма стінами і підлогою, але без стелі. Типи блоків «труба» поки не мають широкої перевірки в будівництві.

Монолітні блоки в порівнянні зі збірними мають велику жорсткість, і для їх установки менше витрачається металу. Для формування стін монолітних блоків товщиною 40-60 мм, армованих сталевими стрижнями і високоміцної дротом, застосовується важкий бетон марок 150-200. Зовнішні стіни блоків бувають одношарові з легких бетонів або двошарові з утеплювачем.

Поширеними схемами житлових будинків з об'ємних елементів є панельно-блокові, каркасно-блокові і блокові із суцільною установкою елементів.

Панельно-блокова система. У цій системі об'ємні елементи чергуються з плоскими панелями в різних поєднаннях. Несучими конструкціями служать стіни сходових клітин та санітарно-кухонних блоків, розташовуваних поперек будівлі. Блоки виконують з плоских панелей, що з'єднуються зварюванням з наступним замонолічуванням стиків. Несучими елементами будівель можуть служити також зовнішні стіни і санітарно-технічні блоки, які розташовуються на поздовжньої осі будівлі з розривом. Блоки-кабіни виготовляють з важкого бетону марки 200 монолітними з товщиною стінки 6 см.

Перекриття в будівлях монтують з ребристих панелей, за умовами роботи діляться на основні та допоміжні. Основні панелі спирають на блоки-кабіни або торцеві стіни будівлі. Останні служать підставою для того, що спирається допоміжних панелей перекриттів.

До різновидів панельно-блокових будівель відносяться сотопанельние будинку з несучими сотоблокамі, розташованими рядами поперек будівлі. По висоті сотоблокі розташовують в шаховому порядку, що дозволяє створювати нові об'ємні простору без додаткових блоків. Зовнішніми огородженнями служать приставні панелі з віконними прорізами. Внутрішні простору сот діляться на окремі кімнати самонесущими перегородковий панелями. Розмір стільникових панелей буває на 1/2, 1/3 кімнати і на цілу кімнату. До недоліків панельно-блокових будинків відноситься необхідність з'єднання значної кількості монтажних елементів (1000-1400 на 5-поверховий 60-квартирний будинок). Каркасно-блокова система в конструктивному відношенні є поєднанням несе залізобетонного каркаса і самонесучих об'ємних елементів. Каркас будівлі виконують із залізобетону у вигляді колон-стійок, що з'єднуються попарно ригелями, які служать опорами для об'ємних елементів (рис. 202). Об'ємні елементи розміром на ширину будівлі або на кімнату виготовляють з легких ефективних матеріалів. Колони виносять за зовнішні стіни будівлі і встановлюють на поодинокі фундаменти. Стійки каркаса роблять довжиною на всю висоту будівлі і для стійкості з'єднують між собою зв'язками і балконами. Кількість монтажних елементів в цих будинках в порівнянні з панельно-блоковими менше майже в 1,5-2 рази. Ця система дозволяє розміщувати в перших поверхах магазини, їдальні та інші громадські установи, які потребують значних площ.

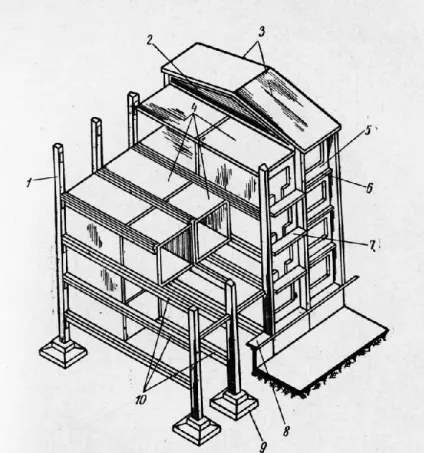

Мал. 3. Каркасно-блокова схема будівель (стійки і об'ємні елементи обрізані умовно): 1 - залізобетонні стійки каркаса; 2 - залізобетонні балки; 3 - покрівельні плити; 4-5 - об'ємні елементи; 6 - зв'язок каркаса; 7 - балконна плита; 8 - цокольна плита; 9 - фундаментну плиту; 10 - залізобетонний ригель каркаса

До недоліків цієї схеми відноситься наявність необ'ємних елементів (стійок, ригелів, зв'язків), на монтаж яких йде більше часу, ніж на установку об'ємних елементів, а також відомі труднощі при установці, вивірки і закріплення нерозрізних колон на 5 поверхів.

Блокові будівлі із суцільною розстановкою об'ємних елементів.

Ці види будівель можуть складатися з об'ємних елементів розміром на ширину будівлі, на кімнату (блок-кімната) і на квартиру (блок-квартира) (рис. 4).

У всіх випадках об'ємні елементи є несучими. Най-оолипее поширення набули будинки з об'ємних елементів на кімнату внаслідок відносної простоти їх виготовлення і транспортування.

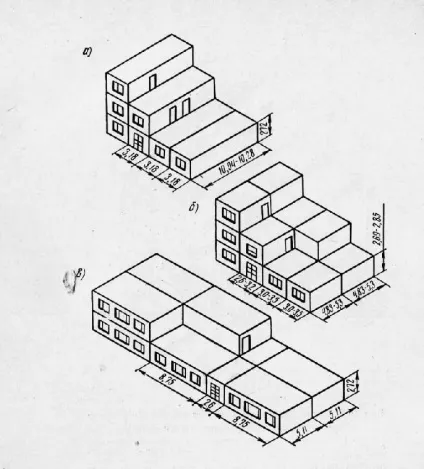

Мал. 4. Схема будівель із суцільною розстановкою об'ємних елементів: а - з об'ємних елементів розміром на ширину будівлі; б - з об'ємних елементів розміром на кімнату (блок-кімнат); в-з об'ємних елементів розміром на квартиру (блок-квартир)

Практичними даними встановлено, що на виготовлення керамзитобетонних блок-кімнат типу «ковпак» витрачається часу близько 1 ч, що дозволяє формувати на добу однією машиною 16- 20 блок-кімнат. У зведених експериментальних будинках є двох-, трьох- і чотириквартирний секції з різною кількістю кімнат. Спирати об'ємні блоки один на одного можна по всьому контуру блоку, по двох протилежних його сторонам або по кутах через спеціальні опорні майданчики. Конструктивна схема двоповерхового будинку з об'ємно-просторових блоків-кімнат приведена на рис. 5. З'єднання блоків по горизонталі здійснюється зварюванням закладних деталей. Герметизацію стиків роблять пружними прокладками з Пороізол з покриттям мастикою ізол, осмолених канатом, і після чого роблять розшивку швів.

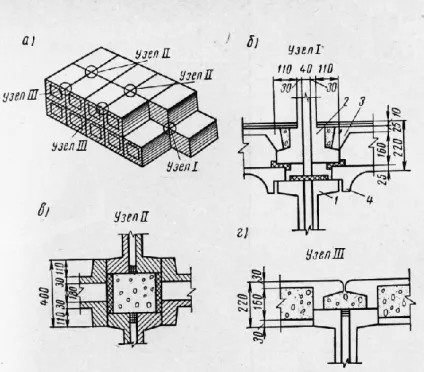

Мал. 5. Конструктивна схема двоповерхового будинку з блок- кімнат: а - схема укладання об'ємних блоків; б - вузол сполучення поперечних несучих стін і перекриттів; в - вузол сполучення внутрішніх поперечних і поздовжніх стін; г - вузол сполучення зовнішніх стін з внутрішньої поперечної; 1 - верхня полиця несучої поперечної стіни; 2 - те ж, нижня; 8 - верхня панель перекриття роздільного типу; 4 - те ж, нижня
