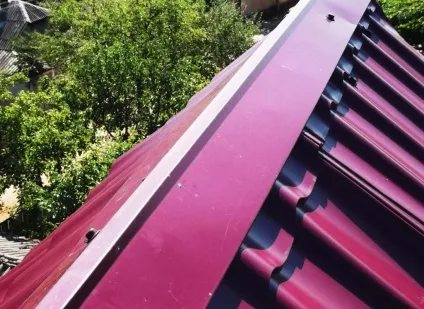

Коник для профнастилу види, установка і пристрій

Коником називається горизонтальне ребро, яке розташовується в самому верху даху і кріпиться на профнастил. Утворюють даний елемент стики скатів покрівлі. У коньковую систему також входять інші елементи, які кріпляться до ребру. Саме в цьому місці дах вентилюється, також відбувається вентиляція простору, яке знаходиться під нею. При установці коника на профнастил також створюється коньковий прогін - з його допомогою з'єднуються скати кроквяної системи.

Як ви вже здогадалися, ковзани - елементи тільки тих дахів, які мають два ската. У покрівлях неправильної форми коник також використовується, тільки в цьому випадку він буде зміщений.

Монтуючи коник, особливо важливо слід ставитися до двох наступних моментів:

1. точно розрахувати висоту пристрою
2. забезпечити вентиляцію пирога покрівлі з профнастилу і горища приміщення.

Ще до недавнього часу для оформлення коника використовували азбестоцемент. Сьогодні ж все більша перевага віддається конструкціям з оцинкованого заліза. Ви можете купити їх в уже готовому вигляді, а можете самостійно зайнятися виготовленням куточка.

види ковзанів

Коник на профнастил може виконується декількома варіантами. Так, іноді він вдає із себе бруси, які служать опорами для стропильних ніг. Вертикальні стійки спираються при цьому на балки по стелі або затягування.

В іншому варіанті коник на профнастилі з'єднується поздовжніми зв'язками по трикутнику кроквяної системи. Цей варіант передбачає пришиттям дощок з кожного боку крокв. При чому слід використовувати особливі кути. Це і дозволить сформувати коник.

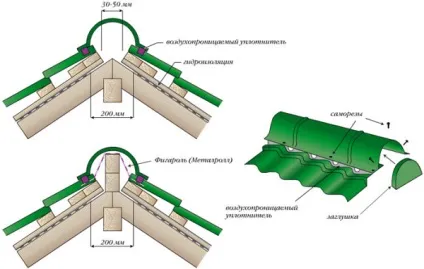

Типи коникових елементів

Покрівельні матеріали виступають в якості основи пристрою. Так, він може бути Металлопрофільная, керамічним або бітумним. Різноманітні і види ковзанів. Так вони можуть бути представлені коньковимі планками, напівкруглими конструкціями, бувають врізними і пересіченими.

Конькова планка з'єднує стикувальні ділянки. Коник для профнастилу є і елементом декору. Ви легко знайдете елементи, які ідеально підійдуть вам за забарвленням, органічно впишуться в концепцію споруди. Виробляючи монтаж профнастилу, обов'язково залагоджувати спеціальний ущільнювач під коник.

Функції напівкруглого кріплення для профнастилу нічим не відрізняються від функцій коникових планок. Однак такий пристрій виглядає набагато красивіше. Багато виробників роблять ковзани різного забарвлення і фактури. При цьому елементи покрівлі краще використовувати від одного виробника, в цьому випадку установка коника на профлист буде якісною.

Виразний коник на дах з профнастилу використовують для вальмових покрівель. Такі деталі врізаються в покрівельні скати. Горизонтальні рівні завжди нижче основних. Для таких видів покрівель з профнастилу також можуть застосовуватися і пересічені ковзани.

важливі моменти

Пристрій коника передбачає дотримання деяких дуже важливих моментів.

1. Не робіть щільним Кроковоє з'єднання. Це умова необхідна для того, щоб повітря могло циркулювати в підпокрівельному просторі.
2. Монтаж елемента на покриття з профільованого листа завжди є завершальним етапом. Перш, ніж приступити до установки, слід прокласти вентиляційний матеріал, захисний брус від вологи. Як захист може використовуватися спеціальний ущільнювач для коника.

Після того, як ви визначилися з матеріалом майбутньої покрівлі, подбайте про те. Щоб у вас під рукою були всі необхідні комплектуючі (крім покрівельного покриття, коника і кріплення). Так, вам обов'язково знадобляться вентиляційна планка коника, стрічка вентиляційна, тримач громовідводу, герметичний матеріал, коньковий ущільнювач. Без цих матеріалів ви просто не зможете спорудити міцну установку і закріпити коник на даху.

Установка коника на профнастил

Визначаємо коньковую висоту

Перш, ніж почати роботу з коньковой конструкцією, визначитеся з висотою елемента для профнастилу. Саме від цього показника ми будемо відштовхуватися при розрахунку матеріалів. Щоб розрахувати, слід володіти знаннями в області геометрії. Визначте кути покрівельного нахилу. Існує спеціальна таблиця, ви можете скористатися нею для зручності. Найголовніше - знати ширину будівлі і величину кутового нахилу.

Схема розрахунку висоти коника

Наведемо приклад. Припустимо, наша споруда має ширину в 8 метрів, а необхідний похилий кут - 40 градусів. Щоб обчислити потрібну висоту конструкції, помножте ширину споруди на коефіцієнт (0.839 множимо на 4). Значить, необхідна висота буде дорівнює 3.35.

Монтаж коникових елементів

Після завершення монтажу покрівлі можна приступати до установки конькового елемента. Однак перед тим, як приступити до коника, перевірте рівність всієї споруди і його деталей. Перед закріпленням коникових елементів, займіться установкою спеціального бруса, перетин якого як мінімум має становити 7х9 сантиметрів. До встановленого елементу кріпляться по два обрешеточних бруска.

Коньковий брус завжди кріпиться до центрального. Важливо, щоб його верхні межі були округлені, це полегшує роботу.

Якщо ви перед початком установки конькового бруса на профнастил обіб'є його руберойдом. це захистить перекриття від грибка, цвілі або гниття, таким чином на конику чи не з'явиться ніяких вад тривалий час і він прослужить довгі роки.

Монтаж коника і його деталей проводиться до коньковому брусу шурупами. Щоб спорудити коньковие перекриття, слід укласти два коника на суміжні скати. Основний коник трохи довше (приблизно на сантиметр), після його зміцнення приступайте до установки інших ковзанів. При цьому їх розширені кінці повинні бути спрямовані до фронту.

кріплення коника

Отже, всі підготовчі роботи закінчені. Тепер дізнаємося, як кріпити коник на профлист. Спершу натягуємо шнурку. Звичайно, цей етап роботи краще розділити з помічником - так вам буде набагато легше, ніж самому. Шнурка обов'язково повинна бути вирівняна рівнем. Для зручності ви можете на час прикріпити її по протилежних кутках даху саморізами. Якщо буде необхідно, ви завжди зможете її підняти.

Кріплення коника на даху

Далі по краях профнастилу кріпимо коньковую вентиляційну стрічку або ущільнювач. Перший елемент укладається на протилежну від вітру і дощу сторону. Вирівняйте і прикріпіть саморізами з кроком 20 см.

Щоб робота була виконана якісно, ​​чи не угвинчуватися саморізи в профнастил відразу. Просто наживите всі елементи. Наступні кріпите внахлест на 10-20 см. Знову перевіряємо всі по шнурку і рівнем, після цього виробляє докрутку інших кріпильних елементів до профнастилу.

Якщо ваша дах має напівкруглий вид, встановіть по торцях елемента заглушки на коник.

Коньковий елемент на профнастил слід кріпити дуже якісно, ​​адже від цього залежить довговічність і міцність вашої даху, її сухість. А це в свою чергу забезпечить комфортну і теплу обстановку вашого житла.

На замітку

1. Просвердлювати отвори слід на обох ковзанах і на плоскій стороні бруска
2. Ще два отвори потрібно просвердлити на лінії брускового горба, який розташовується паралельно осі.
3. Встановлювати коник слід від торця
4. Коньковий край повинен виступати на пару сантиметрів
5. Якщо ви вмонтовуєте плоский коник, подбайте про те, щоб деталі були схлеснути не менше, ніж на 10 см
6. Напівкруглий коник передбачає стикування по штампувальним лініях
7. Місця, в яких зміцнюються дошки під коник визначаються величиною кута нахилу. Від цієї величини залежить і спосіб кріплення
8. Товщина дощок під коник завжди мінімум на 10 см товщі, ніж у дощок крокових риштувань
