Коник для даху з металочерепиці як зробити і встановити покрівельний коник

Для пристрою металлочерепичной покрівлі мало закріпити на обрешітці листи матеріалу. Щоб дах придбала закінчений вигляд і необхідні функціональні властивості (в тому числі і захисні), її конструкцію доповнюють різними добірними елементами. Один з них - покрівельний коник для даху з металочерепиці, який є обов'язковою частиною будь-якої скатної конструкції. Без нього покрівля буде протікати, в утеплювачі заведеться пліснява, крокви згниють. Перспектива невтішна. Тому над вибором коника і його грамотним монтажем слід задуматися на перших порах створення металлочерепичной даху.

Під терміном «покрівельний коник» мається на увазі верхній елемент покрівлі, що встановлюється по ребру перетину скатів.

Для металлочерепичной даху випускають ковзани з металевої смуги у вигляді зовнішнього куточка. На його крайках виконують отбортовку (метал загинають всередину конструкції по 1,5 см з обох сторін) для виключення просочування вологи під коник. Товщина стінок коника (металевого листа) зазвичай становить 1,5 мм, рідше зустрічаються конструкції з товщиною металу до 2,5 мм.

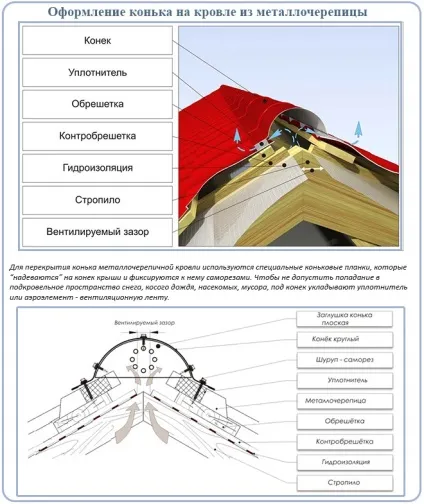

Головне призначення коньковой деталі складається в перекритті зазору між скатами. Це забезпечує захист від попадання в підпокрівельний простір атмосферної вологи, сміття, комах. Також перекриття стику виконує декоративну функцію, тобто робить покрівельне покриття завершеним і гармонійним.

До всього іншого конькова планка, встановлена ​​правильно, стає запорукою якісної подкровельной вентиляції. Так як, завдяки профілю металочерепиці, між нею і площинами коника утворюються конструктивні зазори, через них стає можливим вихід повітря з підпокрівельного простору.

Як правило, фірми, що виробляють металочерепицю, пропонують і комплектуючі до неї. Тому підібрати готову коньковую планку, яка підходить за кольором до придбаного покрівельного матеріалу, не представляє складності.

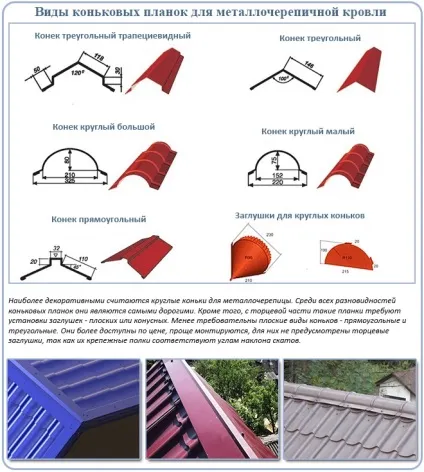

Головне, що доведеться вибирати в будь-якому випадку - форму конькової планки. Зустрічаються такі різновиди:

• Трикутні моделі (плоскі) - найбільш простий і дешевий спосіб оформити ребро скатів. В цьому випадку конькова планка з торця має форму трикутника, тобто повторює геометрію кута з'єднання скатів.
• Прямокутні моделі (також відносяться до плоских, інша їх назва - фігурні) - мають більш складну, ламану форму. Так само, як і трикутні деталі, вони повторюють форму кута між скатами, але на вершині мають П-подібний злам.
• Напівкруглі (або круглі) моделі - найбільш декоративні і дорогі. У розрізі мають форму півкола. З торцевих сторін коника, зібраного з таких планок, встановлюють заглушки, що мають напівкруглу або конусну форму (для вальмових дахів). Для з'єднання напівкруглих ковзанів на схилах дахів складної форми (наприклад, вальмових) використовуються T і Y-образні накладки-трійники.

При виборі конькового елемента, крім форми, слід звернути увагу на його ширину. У монтажі та подальшої експлуатації найкращими є вироби шириною від 200 мм. Менше 150 мм - це вже ризиковані варіанти, що вимагають особливої ​​акуратності при монтажі, обов'язкової розмітки.

Під вузький коник простіше «пробратися» атмосферної вологи і пилу, особливо під час вітряної погоди. Вибір такого коника зазвичай обумовлений невеликими розмірами скатів, на яких ширша деталь виглядає занадто масивно.

Будь-яка конькова планка має плоску підошву, якій він кріпиться до хвильової поверхні металочерепиці. В результаті в стику формуються зазори. З одного боку це позитивний момент, що дозволяє повітрю циркулювати в підпокрівельному просторі і забезпечувати якісну вентиляцію.

З іншого боку в відкриті зазори під коником можуть потрапляти атмосферні опади (дощ і сніг), накопичення яких призводить до гниття дерев'яних конструкцій, намокання утеплювача.

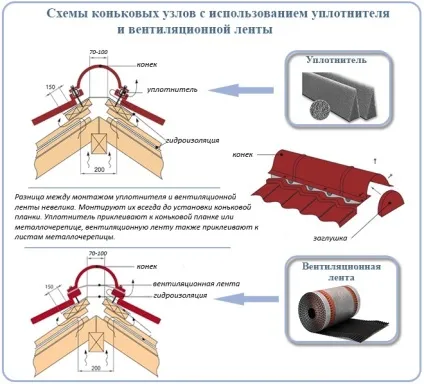

Тому, щоб захистити підпокрівельний простір від атмосферної вологи, сміття і комах, але не перекрити повітрообмін (вентиляцію), між планкою і металочерепицею монтують або ущільнювач, або спеціальний аероелемент коника. Розглянемо види і властивості кожного з цих матеріалів.

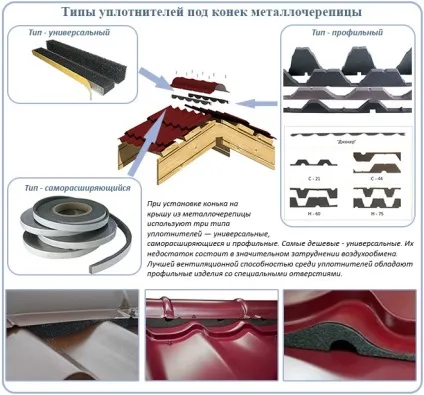

Ущільнювачі випускають у вигляді стрічок з різними властивостями, які укладають по лінії стику між коньковимі деталями та металочерепицею. Вони бувають наступних видів:

• Профільні (жорсткі). Виконуються зі спіненого поліетилену, здатного приймати форму покрівельних листів. Профільні прокладки повністю повторюють профіль конкретної металочерепиці. Щоб щільне перекриття зазорів під коником Герасимчука причиною порушення вентиляції, в профільних прокладці передбачені спеціальні отвори. Завдяки їм, даних тип ущільнювачів характеризується найкращою ступенем повітропроникності (в порівнянні з іншими варіантами). Термін їх експлуатації - близько 15 років.
• Універсальні (м'які). Мають вигляд смужок зі спіненого пінополіуретану, які, завдяки своїй м'якості, після монтажу самостійно приймають необхідну форму і заповнюють наявний вільний простір зазорів. Чарункова структура цього типу ущільнювачів працює, як фільтр: пропускає повітря (правда, ступінь пропуску залишає бажати кращого), але затримує краплі дощу, сніг і сміття. Виробники позначають термін служби виробів з ППУ в районі 15 років.
• Саморозширювальні (ПСУЛ). Спочатку представляють собою стислі пенополиуретановие стрічки, просочені акрилом. Після монтажу такі ущільнювачі розширюються, товщина їх збільшується до 5 разів. Термін повного розширення і набуття остаточних розмірів - близько 2-5 годин. Ущільнювальні стрічки даного типу мають одну самоклеящуюся сторону із захисною смугою. При монтажі смугу знімають і стрічку приклеюють на місце під коником. Саморозширювальні ущільнювачі є повітро-і водонепроникними. Тому для збереження достатньої вентиляції покрівлі при монтажі ущільнювача слід залишати зазори 1-2 см на кожні 1,5-2 м.п. Термін служби саморозширювальні ущільнювачів - близько 20 років.

Незважаючи на запевнення виробників, що ущільнювачі пропускають достатню кількість повітря для якісної вентиляції, досвідченим шляхом підтверджено, що це не так. Тому, при пологих схилах, коли без ущільнювача під коник не обійтися, рекомендується поєднувати коньковую вентиляцію з установкою точкових скатних аераторів типу «грибок».

Посилити вентиляцію, при наявності ущільнювачів, також можна за допомогою установки на коник спеціальних конькових вентилів.

Про види ущільнювачів і особливості їх застосування розповідає продавець-консультант будівельного магазина:

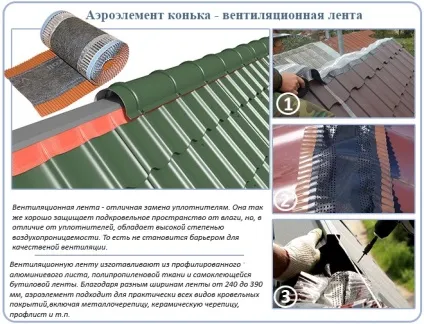

Замість ущільнювачів для перекриття зазорів можна скористатися спеціальним Аероелемент - вентиляційної стрічкою, згорнутої в рулони. Середня частина стрічки виконана з поліпропіленового полотна (або сітки). Бічні смуги - з плісированого алюмінію з самоклеющейся поверхнею.

На відміну від ущільнювачів, вентиляційна стрічка не стає бар'єром для вентиляції, завдяки поліпропіленові шару з високою паропроникністю.

Монтаж вентиляційної стрічки не вимагає особливих будівельних навичок. Рулон розгортають вздовж коньковой лінії, відклеюють защітнию плівку і щільно притискають матеріал до поверхні покрівлі. При наявності конькового бруса стрічку спочатку закріплюють на брусі за допомогою цвяхів або будівельного степлера. Потім - приклеюють бічні смуги до металочерепиці.

Після кріплення, вентиляційна стрічка накривається коником, який робить її зовсім не помітною. Зовнішній вигляд ущільнювача не важливий з тієї ж причини - коньковий елемент після кріплення приховає всю свою «начинку». Звичайно, в разі грамотного монтажу, виконати який нескладно навіть своїми силами.

Монтаж конькової планки виконують на останньому етапі спорудження покрівлі, коли по схилах покладені останні укорочені ряди металочерепиці. Установка коника (нарощування елементів) ведеться назустріч напрямку переважаючих вітрів.

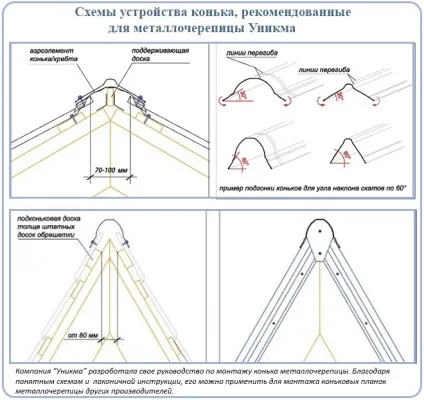

У більшості випадків для кріплення конькової планки слід внести доповнення в обрешітку і змонтувати вище верхніх дощок крокової обрешітки додаткові подконькового дошки. Зазор між подконькового дошками сусідніх скатів повинен забезпечувати процес подкровельной вентиляції, зазвичай він становить 70-100 мм (цифра залежить від конкретної металочерепиці та рекомендації її виробника).

Товщину подконькового дощок збільшують в порівнянні з дошками обрешітки на 10-15 мм. Це виконується для того, щоб коник не опинився після закріплення просаженним вниз по відношенню до торцевої планки.

На питання, як зробити коник на даху з металочерепиці, немає однозначної відповіді. Процес закріплення (монтажу) конькового елемента на покрівлі виконується за інструкціями виробників конкретної металочерепиці. Ці рекомендації не завжди в точності збігаються, і зазвичай являють собою якийсь «усереднений» варіант, більш-менш підходящий для будь-якого виду конькової планки і будь-якого профілю металочерепиці.

Зазвичай в процесі монтажу виконують такі дії. Спочатку перевіряють прямолінійність коньковой осі покрівлі (наприклад, за допомогою натягнутого шнура). Допустиме відхилення становить 2 см. Велика кривизна негативно позначиться на монтується елементі, так як стінки коника доведеться «підганяти» під нерівності стику скатів. Тому дефекти, що виходять за рамки допустимого відхилення, виправляють.

Потім виконують підготовку елементів коника. Кут конькової планки підганяють до кута з'єднання скатів покрівлі. Для цього згинають або розгинає планку, щоб у вільному стані її кріпильні полки відповідали куту нахилу скатів. Якщо кут нахилу вище 45 °, планку доведеться згинати занадто сильно.

Це особливо позначається на напівкруглих ковзанах, форма яких при такій «доопрацювання» значно змінюється. В цьому випадку штатну торцеву заглушку доведеться підігнати під змінену форму або змонтувати саморобну накладку, зроблену з плоского листа стали.

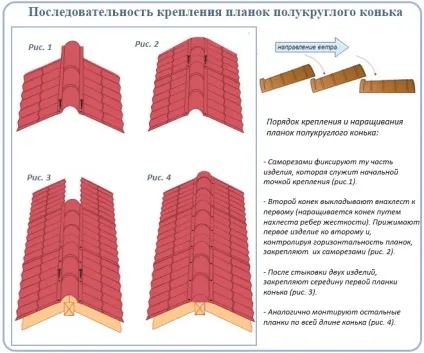

Установку коника починають з одного з торців. Коньковий елемент монтують поверх торцевої планки, випускаючи його край назовні на 20-30 мм. Частини плоского коника (трикутного, прямокутного) зістиковують, накладаючи один на одного з перекриттям не менше 100 мм. Деталі круглого коника зістиковують по лініях штампування. На шатрових дахах в місцях з'єднання ковзанів сусідніх скатів встановлюють Y або T-подібні накладки.

Паралельно виконують укладання ущільнювача, фіксуючи його під коником. Якщо ущільнювач самоклеючий, то для його фіксації досить зняти захисну плівку з клейового шару і притиснути його до поверхні коника або металочерепиці. Якщо клейового шару на ущільнювачі немає, то клей доведеться наносити самостійно.

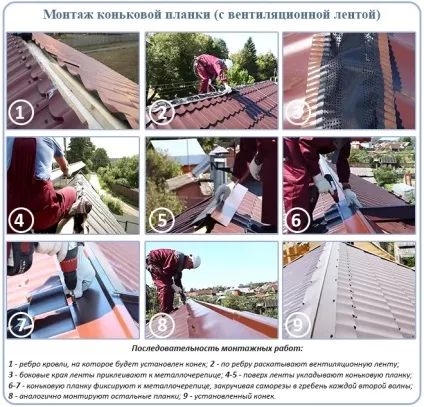

При використанні вентиляційного рулону (аероелементу коника), монтаж дещо змінюється. Вентиляційну стрічку з бічними самоклеючими частинами укладають і приклеюють до металочерепиці в першу чергу, до установки планок коника.

Елементи коника закріплюють до листа металочерепиці або до обрешітки за допомогою саморізів, вкручуючи їх в гребінь хвилі через хвилю. Порушувати ці рекомендації і вкручувати саморізи в прогин хвилі не можна через ризик деформації коника, що спричинить за собою неохайність виду всієї покрівлі. При монтажі використовують саморізи 4,8 х 35 мм - при закріпленні коника до металочерепиці, і довгі саморізи 4,8 х 80 мм - при кріпленні через металочерепицю до обрешітки.

Кріплення конькової планки безпосередньо до обрешітки вважається більш надійним варіантом. В цьому випадку повністю виключається відрив коника, можливий в районах з високою вітрової навантаженням. У той же час більшість виробників металочерепиці в своїх інструкціях рекомендують кріплення тільки до покрівельних листів. У будь-якому випадку, вибір того чи іншого кріплення залишається за вами.

Деякі виробники металочерепиці рекомендують монтаж коника на попередньо закріплений коньковий брус. Це забезпечує більш надійну установку і абсолютно рівне розташування конькової планки. Уздовж ребра покрівлі набивають брус (іноді - встановлюють його на спеціальні металеві кріплення), шириною 40-50 мм. На нього надягають елементи коника і прикручують їх до металочерепиці.

Виконавши кріплення всіх елементів, перевіряють рівність зібраного коника. При відсутності відхилень, роботи вважають закінченими.

Коник - це не той елемент, який варто недооцінювати. Його правильна установка гарантує:

• декоративний зовнішній вигляд металевої покрівлі;
• сухе підпокрівельний простір;
• відсутність конденсату;
• достатню вентиляцію;
• захист від протікання через коник.

Тому монтаж коника повинен проводитися з дотриманням вищеописаної технології, без найменшого зневаги до дрібниць. Якщо ви не впевнені в своїх силах, бажано звернутися за допомогою в установці коника до кваліфікованих фахівців-покрівельникам.
