Кондуктор свердловини це що таке кондуктор для буріння

Для зручності буріння свердловин на воду глибиною понад 20 м в складних грунтах, крім основної експлуатаційної труби встановлюють допоміжні. Труба, що проходить по всій довжині свердловин до вапняку, називається обсадної. Вона призначена для фіксації форми каналу ствола, закріплення його стінок, запобігання потрапляння стічний поверхневих вод. Труба, що служить для закріплення верхніх шарів грунту, запобігання їх осипання - кондуктор. Цей конструктивний елемент має відносно невелику довжину - від п'яти до десяти метрів, і діаметр - на один-два номери більше, ніж обсадная труба.

Труба з найбільшим діаметром (при бурінні свердловин на воду) - понад 200 мм - це напрямок. Її монтують після проходу перших двох-трьох метрів. Мета напряму - забезпечити установку технологічного устаткування і задати кути буріння - зенітний і азимутальний.

З чого складається свердловина?

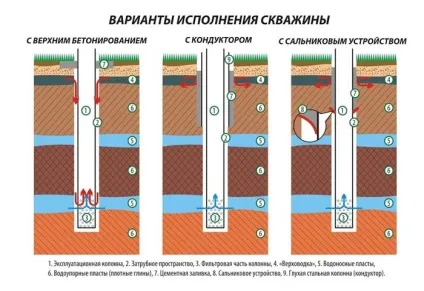

Основні варіанти пристрою свердловин

У пристрої свердловин виділяють елементи:

• Устя - верхня частина каналу;
• Забій - нижня точка проходки, дно;
• Ствол - канал, разбуренной порожнину свердловини; всередині стовбура розташовуються труби і обладнання;
• Фільтр - той елемент, який безпосередньо контактує з водоносним пластом; в якості фільтра можуть використовуватися природні міцні підземні породи або фільтрувальні пристрої.

Вид свердловини вибирають в залежності від розрахункового споживання води. Для забезпечення життєдіяльності звичайної сім'ї та поливу ділянки площею 10 соток досить 2 кубометрів води на годину. Такий обсяг забезпечить свердловина на пісок діаметром до 120 мм. Більш високі потреби у воді, пов'язані з експлуатацією пральних, посудомийних машин, поливом вимагають підйому значних мас води - від 4-х кубометрів.

Для водозабезпечення приватного будинку використовують свердловини різної глибини і діаметру. Необхідні характеристики свердловини визначають до початку виконання робіт. Найбільш доступна, найменш витратна - як у виготовленні, так і в обслуговуванні - свердловина на пісок. Її глибина становить два десятка метрів, що дає можливість користуватися недорогими насосами: ручними або вібраційними. Величина діаметра каналу істотного значення не має, головне - щоб проходив шланг з фільтром.

Коли необхідний кондуктор?

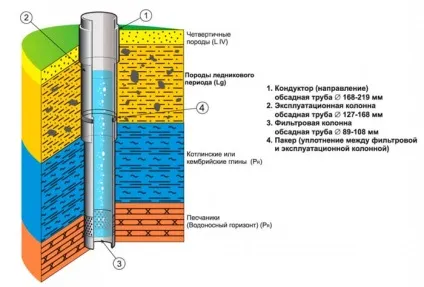

Приклад пристрою свердловини з кондуктором

Довідка: дебіт свердловини - кількість продукту (в нашому випадку - води), яке свердловина може стабільно видавати в одиницю часу. Дебіт є найважливішою характеристикою свердловини.

Свердловина з найбільш стійким дебітом - артезіанська, проходить крізь такі грунтові шари:

• піски, супіски;
• глини, валуни;
• галечник;
• вапняки тріщинуваті;
• суглинки;
• щебінь, гравій;
• мергелі.

Нижче інших дрібнодисперсних шарів розташовуються водоносні вапняки.

Відмінність артезіанського шару від фільтрувального полягає в тому, що водоносний басейн розташований між водотривкими грунтами. За чистоті артезіанська вода перевершує будь-яку іншу. Водоносні пласти розташовуються на великих територіях, всі вони в більшості випадків порахувати і враховані. Доступ до артезіанської воді, на відміну від фільтрувальної, є не скрізь.

Води в артезіанських шарах знаходяться під тиском, яке іноді досягає такої сили, що свердловини фонтанують. Найчастіше після розтину водоносного шару вода піднімається по каналу вгору до певної позначки. Іноді висота її підйому незначна.

Для викачування води використовують насоси глибинного типу - заглибні. Їх діаметр залежить від годинної продуктивності і становить 75-100 мм. З цієї причини до основних характеристик артезіанських свердловин відносять співвісність і величину перетину стовбура свердловини.

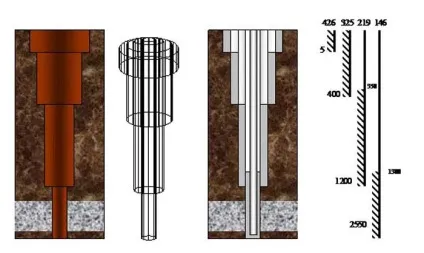

Приклад обладнання багаторівневого кондуктора

У грунтах щільних - глинистих, гранітних - для забезпечення роботи свердловини достатньо однієї труби. Її опускають до рівня водоносних вапняків, проміжок між стінками і грунтом ущільнять глиною. Нижню частину залишають відкритою: неруйнівного вапняк без глинистих і піщаних домішок має достатню пористість і міцністю, щоб виконувати функцію нижньої труби.

У разі, коли в водоносних шарах присутня глина і пісок, всередину першої труби, яка стає обсадної, поміщають другу - експлуатаційну. Внутрішня труба повинна доходити до водного дзеркала, але іноді її перфорируют і доводять до самого дна.

Стовбур свердловини може проходити через нестійкі ґрунти. Для буріння складність представляють піски, насипні неущільнений шари або глинисто-піщані водонаповнені пульпи. При проходці крізь такі шари складно буває забезпечити вертикальність каналу і його діаметр: стінки обрушаются, стовбур в буквальному сенсі може спливти - викривити, зігнутися. Для захисту стінок стовбура застосовують такий пристрій, як кондуктор - трубу, діаметр якої більше, ніж перетин обсадної труби.

Зазвичай нестійкі підземні шари розташовуються на глибині 5-20 м, такої ж довжини потрібен кондуктор. При проходці складних грунтів, виконуваної без попередньої геологорозвідки, може знадобитися кілька кондукторів, установлюваних за принципом телескопа. В цьому випадку необхідно дотриматися умови: діаметр першого (зовнішнього) кільця і ​​всіх проміжних повинен бути таким, щоб в останню, найтоншу трубу можна було опустити насос.

технологія монтажу

Бурові роботи здійснюють вручну або за допомогою спеціального обладнання. У першому випадку застосовують шнек - лопатевої бур, подібне до того, яким свердлять лунки в льоду. За допомогою шнека можна дістатися до води, що залягає в піщаних грунтах на глибині до 30-ти м. Особливістю таких грунтів є м'якість і наявність шарів з водно-піщаною пульпи. Щоб їх пройти, потрібна свердловина з захисним кондуктором.

Установку пристрої виконують у такий спосіб:

1. При попаданні на обсипається ділянку бур витягують, а в грунт заглиблюють трубу, в нижньому торці якої нарізані зубці. У м'яку породу така труба входить без праці.
2. Потім продовжують вибірку грунту всередині труби. Діаметр труби потрібно вибрати з запасом, щоб можна було забити (загорнути) ще одну трубу.
3. Після закінчення робіт і монтажу експлуатаційної колони міжтрубний простір бурової заливають цементом.

Такий пристрій кондуктора є традиційним.
