Компресійні фітинги для труб пнд, з’єднання і правильний монтаж

Останнім часом все частіше при прокладці трубопроводів з поліетиленових труб застосовуються фітинги компресійні, що дозволяють монтувати системи рознімного типу з необхідною кількістю вузлів, розгалужень, поворотів.

Такі елементи кріплення застосовується на лініях напірних і безнапірних магістралей різного призначення. Знаючи, як підбирати і збирати компресійні фітинги. правильний монтаж їх і облаштування комунікаційної мережі можна зробити в найкоротші терміни.

Сучасний ринок сантехнічних колекторів пропонує широкий вибір фітингів різних конфігурацій і розмірів, в залежності від призначення і мети застосування. І серед усіх можливих різновидів такої продукції популярністю користуються саме компресійні фітинги (муфти).

Фітинг - це досить проста конструкція, яка виготовляється з високоміцного пластика і являє собою корпус з сполучними елементами всередині. Як правило, використовуються компресійні фітинги для ПНД труб, виготовлених з якісного поліетилену (з маркуванням ПЕ 100 або ПЕ 80) і що володіють діаметром в межах 16-110 мм. Такі трубопроводи зазвичай служать для поставки / транспортування питної або технічної води, а також інших речовин інженерних комунікацій, які не здатні руйнівно впливати на конструкцію.

Головним обмеженням експлуатації змонтованих таким чином трубопроводів є показники робочого тиску, які не повинні перевищувати позначку в 16 бар.

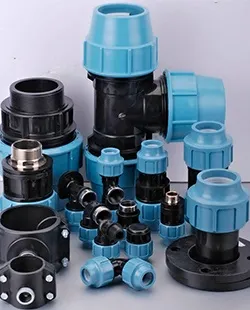

Сучасні виробники випускають компресійні фітинги для поліетиленових труб різних модифікацій. Це можуть бути елементи для облаштування розводки (відводи та трійники), заглушки, фланці, компресійні муфти для ПНД труб. Відрізняються вони не тільки своїм призначенням, але і різьбленням, яка може бути нанесена на внутрішню сторону оболонки або зовнішню.

Зчленування труб за допомогою фітингів дозволяє:

• провести монтаж трубопроводів з розгалуженням на 2, 3 і 4 тунелю;
• створити вигин на лінії під певним кутом;
• з'єднати труби з різною величиною отвори.

Комплектуючі, що утворюють пристрій

Фітинг - збірна конструкція, яка складається з п'яти елементів:

• Корпус, який відливається з пластика.
• Гумове кільце-ущільнювач, завдяки якому вузол виходить герметичним.
• Затискне кільце (фланець), що запобігає люфт труб.
• Втулка, яка утримує гумку-ущільнювач і виключає пошкодження деталей через підвищений напору в трубопроводі.
• Гайка, виконана в формі кришки з внутрішнім різьбленням, яка потрібна для закріплення всієї конструкції і надійного захисту місця зчленування трубопроводу.

Поетапна складання конструкції

Перш, ніж робити монтаж трубопроводу. потрібно скласти його детальний проект з урахуванням траєкторії прокладки каналу, необхідних кутів і майбутніх стиків. Проект потрібно скласти таким чином, щоб в ньому було якомога менше місць з'єднань, так як від цього залежить надійність трубопроводу і його пропускна здатність.

Після того, як зроблені всі розрахунки і виміри, купуються колектори і кріпильні елементи для їх монтажу. З'єднання труб ПНД фітингами поетапно виглядає наступним чином:

1. Початковий етап, на якому проводиться підготовка труб: нарізка на фрагменти необхідної довжини, обробка і шліфування торців, закруглення кромок. Зверніть увагу, що при необхідності розрізати колектор потрібно виконати зріз під кутом в 90⁰. Поверхня частини, заводиться в фітінг, очищається від утворилися в ході процедури забруднень. Після цього на ній ставиться мітка, яка визначає глибину вставки.
2. З'єднання деталей. Взявши фітінг, на ньому потрібно злегка відкрутити гайку, щоб вставити в деталь відріз труби (для цього достатньо провернути гайку на 3-4 витка). З огляду на, що він буде туго вставлятися в кріпильну деталь, попередньо можна змастити край колектора рідкісним мильним складом.
3. Завершальний етап - закріплення. Як тільки труба буде вставлена ​​в фітінг до нанесеної попередньо мітки, можна буде затягнути гайку. Зазвичай ця процедура вимагає лише незначно зусилля. Якщо потрібно більш надійно зафіксувати деталі, можна використовувати ланцюгової ключ для затягування гайки.

З'єднання ПНД труби з металевої допомогою роз'ємного фітингових методу проводиться також. Щоб здійснити монтаж колекторів з різних матеріалів (метал і поліетилен), буде потрібно спеціальний фітінг з різьбленням. Щоб такий вузол був герметичним. на один край труби з різьбленням потрібно намотати стрічку ФУМ. Що стосується іншого боку, то кріплення ПНД труби в ній виробляється описаним вище способом.

Такі сполуки доцільно практикувати на ділянках, де проводиться прокладка тимчасової мережі, а також в місцях, де потрібно організувати безперешкодний доступ до комунікаційного каналу. Зазвичай укладання труб з фітингами проводять надземним способом, хоча в деяких випадках допускається облаштування систем підземного типу. Змонтовані за допомогою фітингів трубопроводи відрізняються надійністю і довговічністю. При правильному використанні таких кріпильних елементів (в умовах оптимальних температур і з допустимим тиском в системі), вони зможуть прослужити Вам протягом як мінімум 50-ти років.

Використання фітингів при облаштуванні комунікаційних мереж дозволяє швидко змонтувати трубопровід з необхідною кількістю каналів, відгалужень і поворотів. Вони відрізняються тривалим експлуатаційним терміном і підходять для створення герметичних і надійних з'єднань, завдяки чому набули широкого поширення серед користувачів.
