Компоненти материнської плати призначення основних елементів

Материнська плата забезпечує взаємодію різних пристроїв ПК. Обов'язковими її елементами є роз'єм або socket процесора (ЦП), чіп-сет, коннектори для модулів пам'яті. Крім цього, обов'язковими елементами ПК є: мікросхема BIOS, контролери, різні роз'єми для подачі живлення, коннектори підключення елементів і пристроїв комп'ютера.

мікросхема BIOS

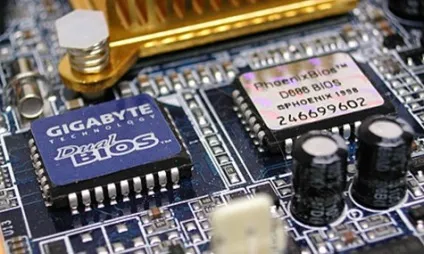

BIOS являє собою мікросхему, з певними тестовими і завантажувальними програмами для ЦП, адже на початковому етапі процесор ще не знає, як працювати з усіма пристроями, розташованими в ПК. Знаходиться ця мікросхема в безпосередній близькості від ЦП і запитана від окремої батарейки - «таблетки», розташованої на платі, поруч зі слотами розширення.

• Первісне тестування відбувається без участі процесора. Тільки після перевірки електронних елементів комп'ютера на предмет відсутності короткого замикання, і відповідності струмів в БП, BIOS «дозволяє» подавати блоку живлення необхідний струм на плату і процесор.
• Після, ЦП зчитує з БІОС певний алгоритм дій, завдяки яким відбувається тестування працездатності всіх компонентів ПК. Якщо все в порядку, то здійснюється запуск операційної системи, розташованої на «вінчестері». Після цього, всі управління ПК передається виключно операційній системі.

Завдяки своїй роботі, BIOS непомітно для користувача виконує одну з найважливіших функцій в комп'ютері.

Роз'єм центрального процесора

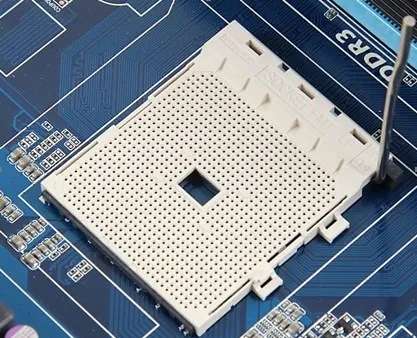

Роз'єм або socket процесора, на материнській платі найбільший. Моделі роз'ємів ЦП розрізняються за зовнішнім виглядом, розташуванню і числу контактів. Залежно від моделі процесора, вони бувають двох типів:

1. Сокетних, від анг. «Гніздо». Він являє собою прямокутний або квадратний коннектор з безліччю отворів-контактів, розташованим по його периметру. Монтується процесор в такий роз'єм - горизонтально.
2. Слотовий роз'єм, (від анг. «Щілину») являє собою довгий ряд контактів, розташованих в пластмасовому корпусі. Він призначений для вертикального монтажу ЦП. На сьогоднішній день, такий тип роз'ємів практично не використовується.

Призначення і конструктивні особливості чіпсета

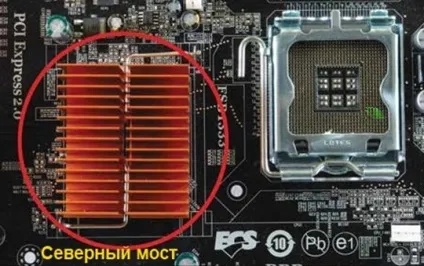

Північний міст здійснює зв'язок ЦП з найбільш швидкими компонентами ПК і з південним мостом. Через високу навантаження, міст досить сильно нагрівається, тому, найчастіше, його оснащують радіатором для кращого охолодження.

Південна частина чіпсета, погоджує роботу більш повільних компонентів ПК, а також забезпечує передачу даних з цих компонентів на північний чіп.

Південний міст складається з контролерів: для зв'язку з північною частиною чіпсета, платами розширення, периферійними пристроями та компонентами, жорсткими дисками і іншими повільними пристроями

Найбільш поширеними інтерфейсами, в сучасних ПК вважаються: USB 2.0 - 3.0; WI-FI і Ethernet. Для зв'язку південного моста з жорсткими дисками використовуються шини PCI, а також більш сучасні шини з SATA і SCSI і SAS. Для узгодження роботи моста з BIOS найчастіше використовується шина LPС з тактовою частотою 33,3 МГц.

Коннектори модулів пам'яті і інших плат розширення

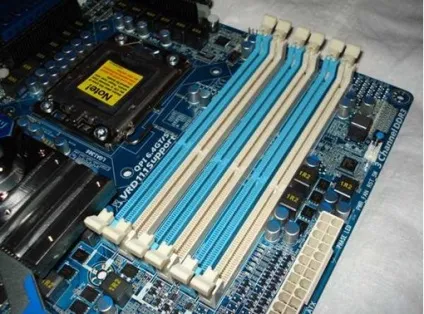

У будь-якому комп'ютері існує тимчасове сховище інформації, іменоване оперативною пам'яттю. Вона являє собою модуль з декількома мікросхемами на борту, який монтується в спеціальні роз'єми, так звані слоти. Як правило, вони розташовані поруч з процесором і північною частиною чіпсета. Слоти модулів пам'яті оснащені замками, які виготовлені із захистом від неправильного монтажу. Кількість їх варіюється від 2-х до 6, в залежності від вартості «материнки» і її форм-фактора.

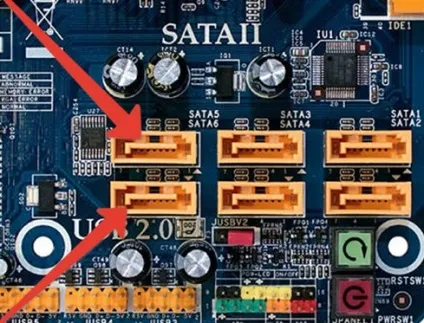

Крім перерахованих вище слотів, на платі розташовані штирові роз'єми для підключення шин передачі даних жорстких дисків. Раніше, для цього використовувався інтерфейс IDE. На сучасних ПК, найчастіше використовується інтерфейс SATA.

На будь-який «материнке» в обов'язковому порядку є порти, для підключення додаткових периферійних пристроїв. Як правило, основний набір включає в себе: роз'єми живлення вентиляторів і кнопок, розташованих на панелі системного блоку; світлодіодів, що сигналізують про роботу «вінчестера» і наявності харчування. Крім того, на задній частині плати знаходиться: кілька портів USB; роз'єм LAN для підключення кабелю до мережевої карти; коннектори аудиовхода і виходу; роз'єм HDMI і ін. В більшості моделей можна зустріти роз'єми PS / 2для підключення клавіатури і маніпулятора.

Для живлення материнської плати, а також всіх електронних і механічних компонентів, на ній встановлений 20 або 24 контактний роз'єм, на який приходить напруга від блоку живлення, розташованого в корпусі ПК.

Не впевнені у виборі моделі МП - Довертесь нашої компанії. Підберемо оптимальну модель.

Типи системної плати

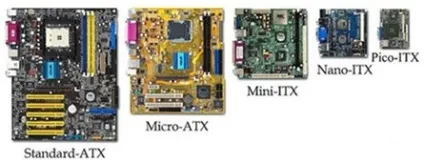

Форм фактор материнської плати - це певний стандарт, завдяки якому визначається розмір системної плати, її спосіб кріплення в корпусі ПК, наявність і розташування портів і інтерфейсів шин, а також роз'ємів ЦП і оперативної пам'яті.
