Комплектація
У посилці з набором для самостійного виготовлення SDR приймачем є антена, яка буде необхідна для того, щоб цей приймач приймав сигнал і це дуже добре, тому що не доведеться щось вигадувати з цим вузлом. Далі сам набір елементів. Корпус, плата, яка, судячи з її зовнішнього вигляду, для збірки не дуже складна. Набір сполучних компонентів. DVB-тюнер.
На платі всі елементи підписані, тому збірка не представить складності, навіть при тому, що немає схеми та інструкції в даному наборі. Полистувавшись з продавцем, можна комплект для самостійної збірки доодержати через інтернет.
Спочатку ЗАЛУДІТЬ все доріжки і встановимо елементи і запаяти. Встановимо роз'єми для підключення антени. Індуктивності і трансформатори будуть встановлюватися пізніше, після отримання інструкції від продавця.
Коли попередня робота пророблена, розберемо головний модуль комплекту. Розібрати зручно викруткою. Робіть це обережно, щоб не пошкодити електронну начинку. Видалимо непотрібні деталі. Це роз'єм підключення коаксіального кабелю і USB-роз'єм. Краще не випоювати останній, а видалити корпус, так як його контакти знадобляться надалі.
Після виконаної вище роботи залишиться тільки поставити трансформатор і індуктивність.

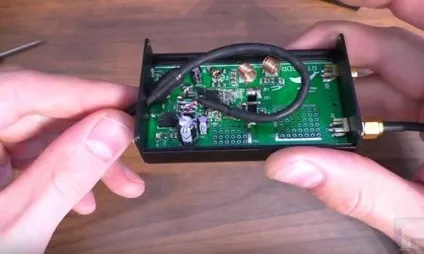

Ось так виглядає пристрій в розібраному вигляді.
На ролику показаний весь процес пайки, настройки та тестування.
