Компенсатори для поліпропіленових труб - різновиди, функціонал і способи монтажу

Завдяки новим технологіям і матеріалам, багато видів робіт з облаштування комунікацій в приватному будинку нескладно зробити своїми руками. Більшість комплектуючих є в продажу, а ті, що потребують доопрацювання або збірки, нескладно зробити самостійно. До їх числа відносяться найпростіші компенсатори для поліпропіленових труб округлої форми або іншого типу. Спосіб їх установки в побутових умовах не складе труднощів, якщо все виконувати послідовно.

Компенсатор - це простий пристрій, яким оснащують водопровідні та опалювальні магістралі

Сфери застосування водопровідних компенсаторів

Температурні компенсатори для трубопроводів - ще один спосіб поліпшити функціонування і збільшити термін експлуатації комунікацій. Це гнучкий фрагмент сполучної конструкції у вигляді загорнутої петлі, виконаний з відрізка поліпропіленової труби.
Компенсатори для поліпропіленових труб - просте додаток до системи гарячого водопроводу або труб опалення. Пристрій компенсує теплове розширення при різкому температурному стрибку всередині труби. При різкому збільшенні тиску теплоносія всередині трубопроводу цей пристрій також забирає на себе і частину навантаження.

Деякі різновиди компенсаторів випускаються в готовому вигляді. Саморобна деталь обходиться набагато дешевше, але буде потрібно якийсь час і знання технології, щоб змонтувати найпростішу конструкцію подібного типу. Стабілізуючі роботу поліпропіленового трубопроводу компенсатори можуть застосовуватися:

в магістралі подачі води;
в системі опалення;
в пристрої каналізації.

У компенсації теплового і лінійного розширення потребують не тільки приватні будинки, а й виробничі споруди або адміністративні будівлі. Як правило, таке петлевидних пристрій монтують в середині трубопроводу - в проміжку між нерухомими ділянками прямої труби для опалення.

Найпростіший компенсатор - це невелика петля з пластикових труб

Використання цієї деталі гарантує:

збільшення термінів експлуатації труб;
гасіння вихрових потоків;
стабілізацію робочого тиску водопроводу;
герметичність системи при різке зростання їх навантаженні;
мінімізацію лінійного розширення трубопроводу з гарячою водою.

Наявність компенсатора - гарантія стабільної роботи магістралі для подачі рідкого середовища будь-якого типу. Завдяки петлевидних формі, гнучкий поліпропіленовий компенсатор монтується і на горизонтальній, і на вертикальній частині трубопроводу.

різновиди компенсаторів

Розроблено та перевірено на практиці кілька видів компенсаторів:

Петлеподібний - найпростіше пристосування.
«Змійовик».
Осьової сільфонний (маркування ОПН або КСВ).
Фланцеве (з м'якого матеріалу, для пом'якшення гідроудару, має зручні вузли для монтажу).
Сильфонний (вузол призначений для регуляції лінійного розширення).
Зсувний (для гасіння лінійного розширення в 2-х площинах, де 2 гофри з нержавійки з'єднуються кріпленням).
Універсальний (ефективний для зміщення в осьовому, кутовому або поперечному напрямку, підходить для невеликої ділянки трубопроводах з відгалуженнями, де інші різновиди не використовують).
Поворотний (в місцях розвороту труби, використовується, де напрямок трубопроводу змінюється на 90 ° в обидва напрямки).

На практиці будь-який різновид дає очікувані результати, але їх можна використовувати тільки для ділянок з гнучкого поліпропілену.

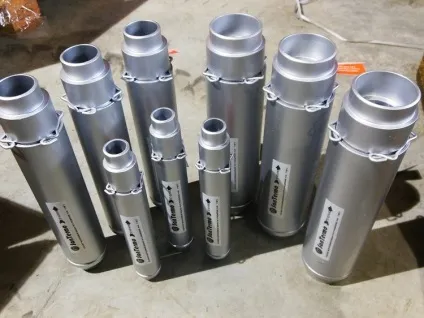

Сильфонний компенсатор може використовуватися в системах ГВС багатоповерхових будівель

Компенсатор - один із зручних способів монтажу поворотного фрагмента. Він забезпечує функції стабілізації внутрішнього тиску і мінімізації внутрішніх завихрень.

Кращу продукцію пропонують фінські компанії і турецька Kayse, відома великим асортиментом. На вітчизняному ринку також добре себе зарекомендували пристрої компанії SanTermo. Завдяки і якісним високотехнологічним матеріалами, ця важлива деталь гарантує бездоганну роботу і абсолютну герметичність при грамотному зчленуванні. Комунікації опалення і подачі гарячої води при такому простому оснащенні збільшують робочий ресурс - до 50 років.

кріплення компенсаторів

О-образні компенсатори для поліпропіленових труб (петлі) роблять з відрізка поліпропілену високої щільності. Їх можна придбати в готовому вигляді (білі і сірі). Це легка і зручна для монтажу деталь швидко впроваджується в водопровід. Основні способи кріплення:

Більшість видів подібних пристроїв передбачає жорстку фіксацію із застосуванням спайки і зварювання. При збігу діаметра труби і компенсатора забезпечується висока герметичність стикування.

Увага! Фланцеве з'єднання, як більш складне, краще довірити фахівцеві. Для такої фіксації технічний вузол монтується не на самому трубопроводі, потрібно ще й «зустрічний» фланець. Це забезпечує роз'ємне зчленування, що зручно для заміни при прориві системи.

Сильфонний компенсатор для поліпропіленових труб використовується для коротких проміжків труб, щоб пом'якшити лінійне розширення гнучкого трубопроводу. Підходить для обслуговування в будівлях різного функціоналу, де часті перепади температур теплоносія в опалювальний період.

Компенсатор з фланцевим кріпленням дає роз'ємне з'єднання, яке дозволяє швидко замінити що вийшла з ладу деталь

Як вибирати компенсатор?

Від правильного вибору подібного пристрою залежить працездатність всієї системи. Тому варто прислухатися до наступних порад:

Купівля готового вузла передбачає відповідність його конструкції особливостям ділянки трубопроводу.
Потрібно заміряти діаметр труби, щоб підібрати компенсатор, повністю відповідає заданим параметрам. Найбільш затребувані в побуті гнучкі труби - в межах 20 - 40 мм.
Фланцеве компенсатор для поліпропіленових труб передбачає герметичне роз'ємне з'єднання, і при аварійному прориві трубопроводу заміну компенсатора можна провести досить швидко.
Монтаж проводиться на прямому відрізку трубопроводу для опалення, використовуючи ту різновид компенсатора, який найбільш доцільний. Перед монтажем ще раз перевіряють, чи відповідає діаметр труби і вбудованого технічного вузла.
Проміжок між компенсаторами різної конфігурації варіюється в межах 3 м. При зчленуванні зварного типу найчастіше використовують петлевий або сільфонний вузол.

Вартість компенсаторів будь-якого типу - в межах 500 рублів. Завдяки простоті конструкції і монтажу, їх встановлюють самостійно.

Що важливо знати про розрахунки при установці компенсаторів на поліпропіленові труби?

При врізки будь-якого додаткового фрагмента в трубопровід, важливий не тільки його функціонал, але і дотримання технології монтажу. Це забезпечить герметичність зчленування. Установка компенсаторів на поліпропіленові труби не є винятком, тому важливо збіг зовнішнього і внутрішнього діаметра комунікацій з стиків вузлом.

Як і інші деталі трубопроводу, компенсатори підбираються строго під діаметр труб магістралі

Якісна робота передбачає розрахунок навантаження і складання схеми всіх розводок з поліпропіленових труб. У цьому випадку буде очевидно, куди найдоцільніше розмістити додаткові вузли. При розрахунку компенсаторів для поліпропіленових труб враховують всі параметри, включаючи перетин труб, зовнішній і внутрішній діаметр, різновиди відводів і тип монтованих і вже наявних подібних пристроїв.

Напруга потоку і робочий тиск всередині мережі впливає на міцність системи. Має значення загальна кількість поворотних і інших ділянок складної конфігурації. Важливо враховувати відстані між гнучкими і жорсткими ділянками, опорами різного типу. На загальні показники тиску системі впливає зміна діаметра на різних ділянках. Поворотні компенсатори знижують загальне навантаження на систему опалення. Фіксована опора, найближча до компенсатора, на час монтажу додатково закріплюється.

Розрахунок компенсаторів для поліпропіленових труб

також повинен включати показник лінійного подовження відрізка комунікацій при тепловій дії. Всі відстані, з урахуванням масштабу і всіх значень, повинні бути позначені у схемі - для наочності.

Вимоги по установці компенсуючих вузлів такі:

Починаючи зварювання, всі технічні вузли фахівці рекомендують закривати азбестового тканиною, щоб захистити поліпропілен від металевих іскор.
Монтаж компенсаторів виробляють на прямих ділянках системи водопроводу.
Компенсатор, до того, як встановлювати, необхідно ретельно обстежити - чи немає дефектів, оскільки бракований виріб не забезпечить надійність роботи трубопроводу і його герметичності.
Технологія фіксації компенсаторів для поліпропіленових труб опалення залежить від різновиду монтованих вузлів. І той спосіб, який успішно використовувався в інших випадках, не завжди здатний забезпечити міцність в іншому конкретному випадку. Зварювання - найбільш надійний метод фіксації. У фахівців досить популярний спосіб монтажу, який отримав назву «американка», де використовується роз'ємний фітінг з металевою різьбленням і основою з поліпропілену.

Зверніть увагу! Процес кріплення вузла до труб опалення не займає багато часу і складається з таких етапів як підготовка, розрахунок і планування розміщення інших вузлів, різання трубопроводу і зварювальні заходи.

Якщо передбачається установка пластикового компенсатора, то технологія з'єднання його з деталями трубопроводу нічим не відрізняється від монтажу самих труб

Для якісного зварювання потрібно спеціальний паяльник необхідної потужності. Важливо торець компенсатора, що входить в поліпропіленову трубу, добре зачистити від задирок і нерівностей. Паяльник (зварювальний апарат для пайки поліпропілену) включається в мережу і нагрівається до температури близько 260 ° C. Після цього індикатор паяльника гасне, що підтверджує його готовність до процесу зварювання.

Підготовлений торець компенсатора і сама труба для врізки вузла нагрівається спеціальним зварювальним апаратом з насадками, які повинні відповідати розміру труби. Розігріті торці повинні оплавитися, після чого їх швидко з'єднують, щоб полімер схопився і закляк після стикування. У цей час потрібно жорстко фіксувати кінці трубопроводу і компенсатор для труб. Не можна обертати, поправляти або зміщувати розплавлені торці, інакше шов втратить герметичність. Для зчленування комбінованого типу, де використовуються м'які компенсатори для металевого трубопроводу, застосовується і наплавлення, і різьбова стикування.

При відсутності води в системі знімають вентилі, труби попередньо прочищають спеціальним тросом, щоб накопичився всередині осад не заважав процесу фіксації. Після підготовки труб здійснюється з'єднання комбінованого типу. При цьому гнучкий вузол приварюють до фланця для посадки на трубопровід. Металеві частини з'єднують різьбовим способом.

При ретельній підготовці до монтажу і грамотної фіксації гарантовано герметичне зчленування труби і поліпропіленового компенсатора. Він буде гасити водні завихрення, пом'якшувати лінійне і теплове розширення в системі опалення або подачі гарячої води.
