Компас-графік про програму
Універсальна система автоматизованого проектування КОМПАС-Графік
КОМПАС-Графік - універсальна система автоматизованого проектування, що дозволяє в оперативному режимі випускати креслення виробів, схеми, специфікації, таблиці, інструкції, розрахунково-пояснювальні записки, технічні умови, текстові та інші документи. Спочатку система орієнтована на оформлення документації відповідно до ЕСКД, ЕСТД, СПДС і міжнародними стандартами, але цим можливості системи не обмежуються.
Гнучкість налаштування системи та велика кількість прикладних бібліотек і додатків дозволяють виконати практично будь-яке завдання користувача, пов'язану з випуском документації для всіх галузей. А підтримка поширених форматів (DXF, DWG, IGES і eDrawing) дає можливість організовувати ефективний обмін даними із суміжними організаціями і замовниками, що використовують будь-які креслярсько-графічні системи.
Можливості КОМПАС-Графік для машинобудування

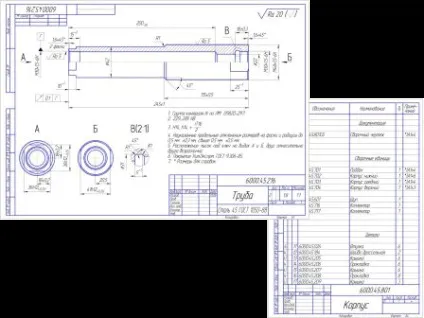

При створенні виробів в машинобудуванні і приладобудуванні використання 2D-систем проектування все ще залишається актуальним. КОМПАС-Графік підходить для вирішення будь-яких завдань, які не виконати з використанням 3D-систем. Можливо проектування деталей і складальних одиниць на вироби, які відносяться до самих різних підгалузей. Для цього в системі є:
- різноманітні способи і режими побудови графічних примітивів,
- ортогональное креслення,
- використання прив'язок,
- використання сітки,
- управління порядком відтворення графічних документів,
- будь-які стилі ліній, штриховок, текстів, численні способи проставляння розмірів і технологічних позначень,
- автоподбор допусків і відхилень.
Робота з багатолистові кресленнями
При проектуванні складних деталей і виробів часто необхідні креслення, що містять більше одного аркуша. У КОМПАС-Графік ви зможете створити креслення з будь-якої кількості аркушів. При цьому кожен лист може відрізнятися від попередніх і наступних. Можливі такі варіанти настройки для кожного листа:
- формат,
- кратність формату,
- орієнтація формату (горизонтальна або вертикальна),
- стиль оформлення.
Оформлення документації

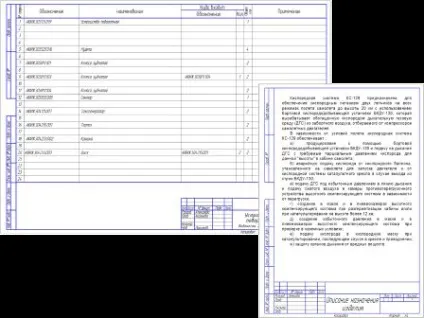

Крім креслень є необхідність оформляти і іншу необхідну документацію. Для створення таких документів в системі є цілий ряд спеціалізованих інструментів, який дозволить спростити процес створення наступних документів:
- креслення, схеми і сповіщення,
- сповіщення,
- специфікації і таблиці,
- інструкції, керівництва, розрахунково-пояснювальні записки, технічні умови, текстові та інші документи.
Параметризація типових елементів
При 2D-проектування в конструкціях можуть часто повторюватися різні типові елементи. Креслити їх щоразу заново - трудомістка і, по суті, нікому не потрібна робота. У КОМПАС-Графік ви зможете створити параметричні моделі цих елементів і при необхідності користуватися напрацюваннями, розташовуючи їх в кресленнях. Для таких завдань будуть корисні:
- засоби створення параметричних моделей,
- інструменти створення бібліотек типових фрагментів,
- швидкий доступ до типових текстів і позначенням.
Простота в освоєнні і використанні

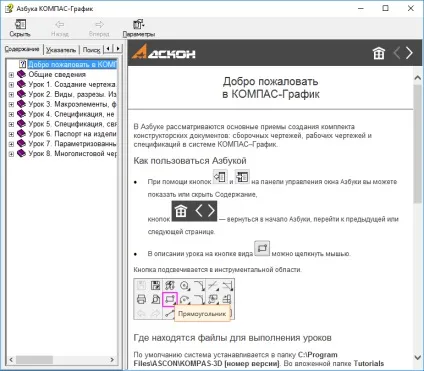

Система має простий і зрозумілий інтерфейс, який дозволяє швидко освоїти функціонал і приступити до роботи. Щоб перші кроки по роботі в системі були легше, КОМПАС-Графік містить інтерактивні уроки для вивчення основного інструментарію, які зібрані в «Абетці КОМПАС - Графік». Дана азбука допоможе вам на готових прикладах розібратися з можливостями КОМПАС-Графік і в найкоротші терміни почати вирішувати робочі завдання.
Наведені приклади по:
- налаштування системи,
- створення креслень деталей і складальних одиниць,
- створення специфікації,
- створення креслення по специфікації.
Можливості КОМПАС-Графік для будівництва

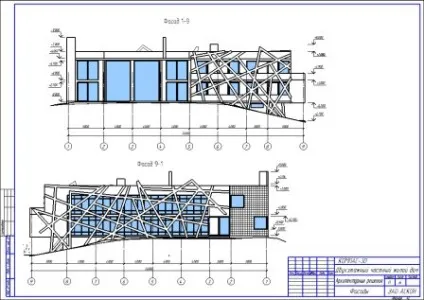

КОМПАС-Графік надає широкі можливості автоматизації проектних робіт різного профілю. Система ефективно вирішує завдання 2D-проектування та випуску документації. Весь функціонал системи підпорядкований цілям швидкісного створення високоякісних креслень, схем, специфікацій, розрахунково-пояснювальних записок, технічних умов і інструкцій.
До послуг проектувальника:
Робота з багатолистові кресленнями

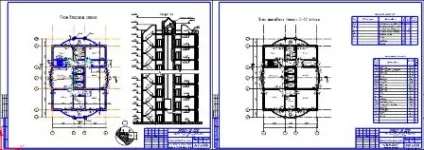

При проектуванні часто необхідні креслення, що містять більше одного аркуша. У КОМПАС-Графік ви зможете створити креслення з будь-якої кількості аркушів. При цьому кожен лист може відрізнятися від попередніх і наступних. Можливі такі варіанти настройки для кожного листа:
- формат,
- кратність формату,
- орієнтація формату (горизонтальна або вертикальна),
- стиль оформлення.
Оформлення документації

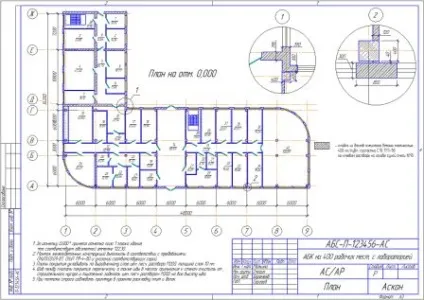

Крім планів, схем, розрізів, вузлів, розміщених на кресленнях є необхідність оформляти необхідну документацію. Для створення таких документів в системі є цілий ряд спеціалізованих інструментів, який дозволить спростити процес створення наступних документів:
- специфікації, експлікації, відомості і таблиці,
- пояснювальні записки, технічні вимоги, інструкції та інші документи.
Спеціальна інструментальна панель «Позначення для будівництва» містить в собі інструментарій для позначень, використовуваних з будівельному проектуванні: марка, позначення виносного вузла, виноска для МСК, координаційні осі і багато іншого.
Параметризація типових елементів
При 2D-проектування в проектах можуть часто повторюватися різні типові елементи. У КОМПАС-Графік ви зможете створити параметричні моделі цих елементів і при необхідності користуватися напрацюваннями, розташовуючи їх в кресленнях. Для таких завдань будуть корисні:
- засоби створення параметричних моделей,
- інструменти створення каталогів типових фрагментів,

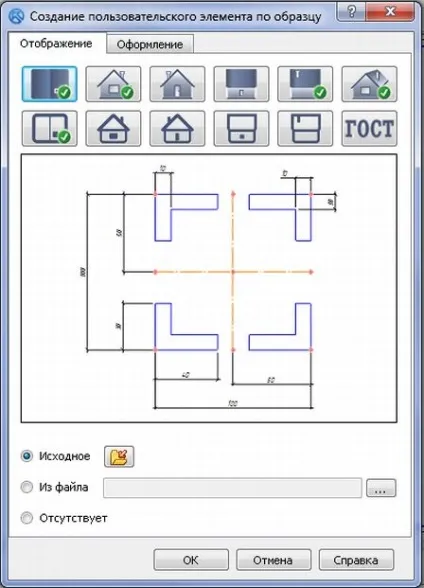

- інструмент створення призначеного для користувача елементу за технологією MinD,
- швидкий доступ до типових текстів і позначенням.
Простота в освоєнні і використанні

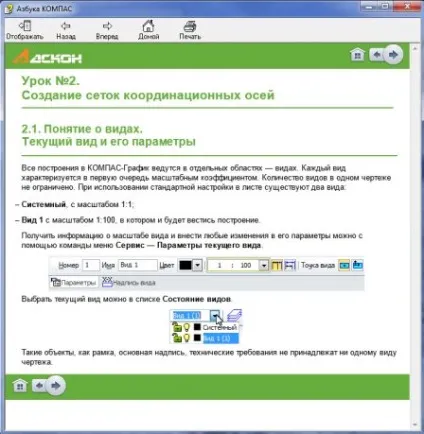

Система має простий і зрозумілий інтерфейс, який дозволяє швидко освоїти функціонал і приступити до роботи. Щоб перші кроки по роботі в системі були легше, КОМПАС-Графік містить інтерактивні уроки для вивчення основного інструментарію, які зібрані в «Абетці КОМПАС - Графік». Дана азбука допоможе вам на готових прикладах розібратися з можливостями КОМПАС-Графік і в найкоротші терміни почати вирішувати робочі завдання.
