Intel з випуском четвертого покоління процесорів (Haswell) і переходом на новий сокет (LGA 1 150) запустили нову лінійку материнських плат (Lynx Point). Тепер є п'ять різних чіпсетів Z87, H87, Q87, Q85, B85 (не з'явилося приймача у Z75), поділених, як і завжди, на два сегменти: бізнес і споживчий. Споживчий сегмент (Z87, H87) з рядом особливостей, призначених для підвищення загальної продуктивності. Бізнес сегмент (Q87, Q85, B85), з одного боку, має менше опцій, але зате містить багато корисного для IT відділів великих і малих компаній.

Найголовніші зміни за фактом в новому чіпсеті це підтримка до шести SATA 6Gb / s і до шести USB3.0. Thunderbolt поки ще не інтегрується в чіпсетах покоління Haswell, але може бути доданий окремим контролером на материнській платі.

Споживчий сегмент (Z87, H87)

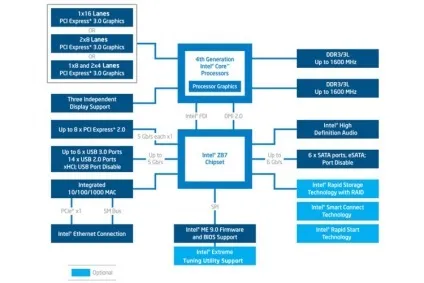

Набір z87 самий функціонально насичений і єдиний хто пропонує можливості для розгону процесора (K-серії процесорів). Так само чіпсет має підтримку підключення SLI / Crossfire з трьома конфігураціями.

Що стосується інших функцій, Z87 підтримує Rapid Storage Technology, Smart Response Technology (SSD Caching), шість SATA 6Gb / s і шість USB 3.0 портів. Також при використанні Smart Response Technology (SSD Caching) оптимізує роботу і електроспоживання SSD.

Чіпсет H87 дуже схожий на Z87, але у нього відсутні деякі але дуже важливі функції: розгін процесора і підтримка потрійний конфігурації SLI / Crossfire.

H87 як і Z87 підтримує Rapid Storage Technology, Smart Response Technology (SSD Caching), шість SATA 6Gb / s і все ті ж шість USB 3.0. Однак, на відміну від Z87 цей чіпсет має підтримку Small Business Advantage.

В цілому H87 надає майже всі ті ж функції, що і Z87, та ще й без розгону і, але швидше за все ви виберете z87 так як виробники материнських карт просто підштовхують до цього, зменшуючи кількість портів і виведених USB.

Бізнес сегмент (Q87, Q85, B85)

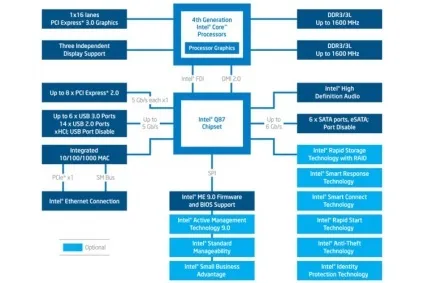

Чіпсет Q87 самий функціонально насичений серед бізнес лінійки, він підтримує такі технології як vPro, Active Management, Intel TXT. Плюс до всього шість SATA 6gb / s і шість USB 3.0 в додатку 14-і USB 2.0. Цей чіп безумовно підійде вам якщо ви використовуєте vPro або AMT, або TXT або вам просто хочеться мати плату з їх поддержкой.Q87

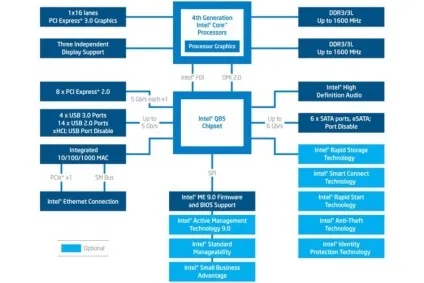

Чіпсет Q85 дуже схожий на Q87, тільки не підтримує ці чудові бізнес-технології. Так само чіпсети 85-х серій не підтримують, на відміну від інших, технологію Rapid Storage, яка дозволяє скоротити електроспоживання і збільшити швидкість роботи при використанні декількох дисків. Якщо вам не потрібні ці технології, ви шукаєте платформу дешевше але не хоче купувати найслабшу, то це вибір для вас.

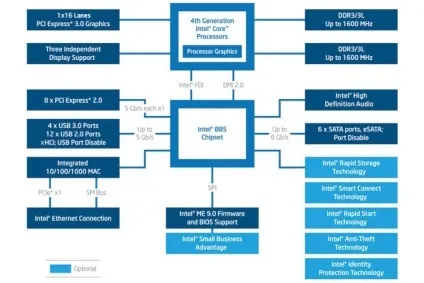

B85 бюджетне бізнес рішення яке не тільки не підтримує бізнес-технології, але в ньому ще й по чотири USB 3.0 і Serial ATA 600 портів, на відміну від шести портів в інших версіях чіпсетів. B85 це відмінний варіант для бюджетних процесорів (Core i3, Pentium, Celeron).

Примітка: для можливості роботи з зазначеними технологіями їх повинен підтримувати процесор.

Можна зробити висновок - зменшилася фрагментація, чіпсетів стало менше, але від цього вибір легше не став, відмінності мінімальні, найчастіше додаткова логіка на материнських платах прибирає їх зовсім.

Як в попередніх поколіннях Z-чіпсет самий насичений і дозволяє розганяти процесори K-серіі.H87 має майже все ті ж можливості що і Z-серія але не дозволяє розганяти процесори, а B85 має по чотири SATA 6gb / s і USB 3.0 замість шести у старших наборів.

Відмінностей у чіпсетів і так не багато, а виробники ще й додають додаткову логіку на материнки і тому іноді з'являються хороші варіанти на більш дешевому чіпсеті, але з додатковою логікою, наприклад ASUS LGA1150 B85-PLUS який надає навіть більш цікаві можливості, ніж багато доступні на Наразі материнки на H87.

P.S. Я прошу вибачення за таблиці і не згортаються картинки, я, на жаль, не знаю як зробити краще. Дякуємо за увагу.

додаткові літери в назві моделі позначають набір додаткових мікросхем і технологій. Виберіть одну модель материнської плати і зробіть порівняння її з різними її варіантами у вигляді таблиці. Тоді відразу побачите на що впливає яка буква. Як правило MX - це урізана модель, де чогось не вистачає. SE - second edition - друга редакція, вона може бути як урізана в порівнянні з базовою моделлю, так і доповнена, але рідко. Зазвичай, доповнена редакція називається Rev.2.0 (Ревізія 2.0). Pro - це професійна версія, як правила чимось доповнена, наприклад, з wi-fi-модулем або контролером IEEE1394 (Firewire).

Цікаво, чи підтримує H87 спільну роботу вбудованого і дискретного графічного ядра?

Плюсанул, але виникло питання: навіщо Intel взагалі здійснював всі ці рухи, якщо 7-е покоління чіпсетів майже не відрізняється від 8-го? Що вони там, 3-5 Ватт заощадили і зробили привід оголосити про новинку? Все це схоже на PR-акцію з розлученням клієнтів. А з урахуванням того, що Haswell ще і гріється, як праска, вимагаючи заміни боксового кулера на щось більш ефективне і дороге, рішення "ефективних манагеров" навіть лякає. Чи не довели б вони Інтел "до-ручки"

Мені поки не потрібна була заміна боксового кулера. А взагалі, покупець може сам вирішувати хоче він новий процесор або, його влаштує старий. А для Інтелу це необхідний етап для подальшого поліпшення характеристик. Плюс ноути на хасвелах просто відмінні.
я для себе вибрав хасвелл і не шкодую, з урахуванням того чт опереходіл із застарілою платформи.

Я говорив лише про різницю між 7-й і 8-й серіями. Може, все, крім Z87 і не напружують проц, але саме Z-серія дозволяє вичавлювати з процесора все, на що він здатний, і прогрівається він при цьому - мама не горюй, особливо з включеним і розігнаним IGPU.
Не спорю: кожен вільний вибирати щось до смаку, хтось чуттям, хтось розрахунком і анітрохи не нав'язую свою точку зору. Але, пересівши з "nForce 4 + AMD Athlon64x2 3800" на "Z77 + core i7 3770", я теж спочатку дивувався можливостям новинок, а ось коли захоплення стихли, зрозумів, що 3770 мені все ж було забагато і можна було заощадити " пару штук "на інші ништяки.

Відповідаю ще раз, восьма серія потрібна як доказ прогресу. Або питання в тому чому з'явилися нові материнки і все можна було залишити на старому сокеті? Проблема в тому, що материнки на старому сокеті намагатимуться роблю за процесор всю роботу, і в цьому виникне конфлікт. Я веду до того, що несумісність нових гнізд зі старими не в іншому розташуванні контактів, а зовсім в іншому управлінні процесором. Чому Інтел змінила процесор? Для збільшення енергоефективності, швидкості роботи, і багато чого іншого. Чому при цьому десктопні процесори гріються сильніше ніж попереднє покоління - вони не зовсім десктопні, це такі перемобільние процесори хасвел, що не були оптимізовані для настільних систем, і при масштабуванні дали невелике підвищення температури, не критично особисто я вважаю. Якщо питання в чому відрізни z77 від z87 то вони по-різному працюють з процесором, якщо питання -Чому варто брати z87 коли можна взяти H87 або B85 ну адже і це не питання.

Ну не бачу я там прогресу! Ось коли NB в CPU перекочували - це був прогрес, коли IGPU в CPU з'явилися - теж. Зменшення техпроцесу - теж можна назвати прогресом, а то що до проц іншою стороною кеші прикрутили, звук додали (нафіг він там?) - це так, щоб тільки впарити можна було, тим самим намагаючись виправдати витрати на розробку і впровадження "новинки"

сьогодні взяв i5 4670k - термо інтерфейс і налаштування кристала вражає - в биосе видав 47 градусів _ на тому-ж кулере що зараз тримає фен1090 з розгоном на температурі 40 град.
Вобщем відклав це чудо поки рідкий припой не куплю. (Шкода ще що 7-ка не хоче встати на Інтел без перебивки - так-би вже i5 тестіл - але може воно й на краще)

А ви впевнені, що температура в BOIS дає об'єктивну картину тепловиділення? Адже драйвери управління і IMEI ще не завантажені, навіть вентиляторами ще нікому управляти!

Так впевнений. система встала і вже на колаборе_про ситуація не набагато краща. що-б тримати камінь на 50гр_С (в разбоне) .Треба щоб підстава була всипане тепловими трубками - а радіатор повинен йти по площі а 10к см "2. або як у мене зараз zm9700 (на 2.2к оборотів і гуде пекельне - хоча фену вистачало і 1.7к).
