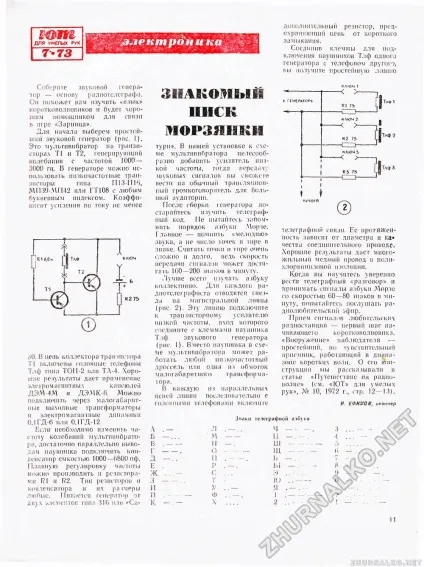

Ключ 5 - юний технік - для умілих рук 1973-07, сторінка 13

Co6t рнте звуковий генератор - основу радіотелеграфу. Він допоможе вам вивчити ччязик »коротковолновіков і буде хорошим помічником для зв'язку в грі« Зірниця ».

Для початку виберемо найпростішим звуковий генератор (рис 1). Це мультивибратор па транзисторах Т1 п Т2, що генерує коливання з частотою 1000 - 3000 гц. У генераторі можна використовувати низькочастотні транзистори твань П13-П16, МП39-М1142 ​​або ГТ108 з будь-яким буквеним індексом. Коефіцієнт посилення по струму не менше

ДЕМ-4М і ДЕМК-6. Можна підключити через малогабаритні вихідні трансформатори л електромагнітні динаміки 0.1ГД-6 пли 0ЛГД-12.

Якщо необхідно змінити частоту коливань мультивібратора, досить паралельно висновків навушника підключити конденсатор ємністю 1000-6800 нф. Плавне регулювання частоти можна виробляти і резисторами R1 і R2. Тип резисторів і конденсатора і їх рашер лю ^ ті. Харчується генератор or £ Е \ х елементів типу 310 або «-Са

турн ». У нашій установці до схеми мультивібратора доцільно додати підсилювач низької частоти, тоді передач / звукових сигналів ви зможете вести на звичайний трансляційний гучномовець для великої аудиторії.

Після складання генератора постарайтеся вивчити телеграфний код. Пе намагайтеся запам'ятати порядок азбуки Морзе. Головне - іоміпть крейда од ню »звуку, а пе число точок і тире в знаку. Вважати точки і тире дуже складно і довго, адже швидкість передачі сигналів може досягати 160-200 знаків в хвилину.

Найкраще вивчати Азб \ ку колективно. Для кожного радіотеле! рафіста відводяться гнізда па магістральної лінії (рис. 2). Цю лінію підключіть до транзисторного підсилювача низької частоти, вхід якого з'єднайте з клемами навушника Тлф звукового генератора (рис. I). Замість навушника в схемі мультивібратора може працювати будь-який ні жочастотіип дросель пли одна m обмоток малогабаритного трапефор vamp а.

додатковий резистор, що оберігає ланцюг від короткого замикання.

телеграфного зв'язку. Її протяжність залежить від діаметра і ка «честЕа з'єднувального дроті. Хороші результати дасть багатожильний мідний провід в полі-хлорвпіпловоі і юляцпп.

Коли ви навчитеся впевнено Вести телеграфний «розмова» і приймати сигнали азбуки Морзе зі швидкістю 60-80 знаків в хвилину, спробуйте послухати радіоаматорський ефір.

Прийом сигналів любітельскіч радіостанції - перший крок початківця кс ротковолповнка. «Озброєння» спостерігача --простейшій, але чутливий приймач, що працює в діапазоні коротких хвиль. Про його конструкції ми розповідали в статті «Подорож на радіохвилі» (див. «ЮТ» для вмілих рук », № 10, 1972 р. Стор 12-13).

І. ЄФИМОВ, іншенер

Знаки 1 e.iei рафією а \ С) \ к і
