Ківер для лука своїми руками
Облазили весь інтернет я так і не знайшов варіанту виготовлення ківери для лука. А витрачати досить солідну суму на шматок пластика мені не хотілося. До того ж у мене був досвід, матеріали та інструмент. Так чому б не спробувати?
І так, що знадобиться:
1) спінений поліетилен, пінка або інший відповідний матеріал
2) алюмінієві трубки
3) склотканина
4) епоксидної смоли
5) шматок товстого пластика
6) гвинти М3 з потайною головкою, шайби, гайки
7) витяжні заклепки і сам заклепочник
8) меблеві куточки 20х20
За бажанням - шпаклівка, фарба, грунтовка, рукавички разові.
З інструментів - ножиці, ємність для змішування, наждачний папір, дремель.
Для початку з спіненого поліетилену, або іншого матеріалу вирізаємо основу. Матеріал повинен бути щільний, м'який, що б надійно утримувати наконечник.
Розміри залежать від того скільки стріл в ньому буде і з якими наконечниками. Основна умова - товщина основи повинна бути на 5 мм більше, ніж довжина лез на наконечниках (якщо будуть використовуватися Бродхед), леза не повинні торкатися один одного.
Краще спочатку на папері накидати лекало, за яким вже буде обрізатися пінка.
До лицьовій стороні, куди будуть входити наконечники, приклеюється скотч, так би смолою не забруднити поверхню.
Тепер готуємо склотканина і епоксидку. Найкраще брати углеткань (вона легше) і поліефірних смол, але це все дістати складніше.
З склотканини вирізаємо 2-3 великих прямокутника, з десяток дрібних (підуть на посилення та кріплення напрямних) і 2-3 довгі стрічки шириною 20-30 мм для посилення країв.
Замішуємо епоксидку згідно з інструкцією. Я зазвичай ллю рази в два більше затверджувача - знижується "робочий час" до загустіння аж до 15 хвилин. Мені цього цілком вистачає.
Спочатку епоксидка наноситься на бічні поверхні заготовки, потім шарами на неї накладається тканину. На початку лягає великий шматок, потім довгою стрічкою оклеивается край і потім вже лягають знову великі клапті.
Так як епоксидка в рідкому стані погано утримує склотканина на заготівлі, то свіжо обклеєну заготовку слід укласти в пакет, щільно зав'язати і розгладити тканину всередині. Що б прискорити затвердіння заготовку можна покласти на батарею.
Невеликий "лайф хак": свіжа епоксидка легко змивається теплою водою з милом, так що гумові рукавички можна використовувати багато разів, моя їх після кожного застосування. Тільки не можна допускати попадання волокон склотканини в стік при митті рукавичок!
Після застигання пакет знімається з заготовки, розмічається центр і місця кріплення напрямних.
Потім на розмічені місця прикладаються алюмінієві трубки (краще відрізати невеликі відрізки по 55-100мм), заздалегідь змащені в густий мастилі (літол або будь-яка інша) і обклеюються маленькими шматками. Для більш щільного прилягання можна обернути приклеєні місця поліетиленом і обмотати ниткою. Потім просушка.
Тепер необхідно звільнити заготовку від поліетилену, витягти трубки. Після вся тканину на лицьовій частині обрізається, залишивши невеликий буртик. Вся поверхня зашкурівают. Можна так само нанести шар шпаклівки для кращого вирівнювання або / і заґрунтувати.
Наступним кроком буде підготовка відповідної частини, що утримує держаки стріл. Вона вирізається за лекалом з товстого пластика, який можна знайти майже скрізь - старі підкрилки автомобілів (вантажних зокрема) підходять як не можна краще. Головне, що б було зручно витягувати стріли і оперення не м'яли.

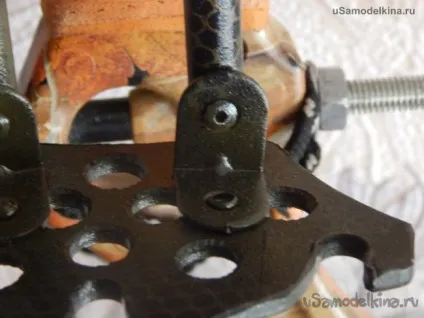

Для фіксації стріл необхідно наплавить невеликий уступчік (на фото). На фото представлена заготовка на 7 стріл.
Для фіксації самого власника на напрямних свердлити отвори на 0,1 мм менше, ніж діаметр самих направляючих, тобто якщо трубки 10 мм, то свердло повинно бути 9,9-9,8.
Тепер відрізаємо алюмінієві трубки необхідної довжини. Якщо вирішите їх гнути, то краще вставити всередину якийсь металевий стрижень що б виключити м'яття трубки. Увага! Якщо трохи перестаратися трубка може лопнути.
Збірка.

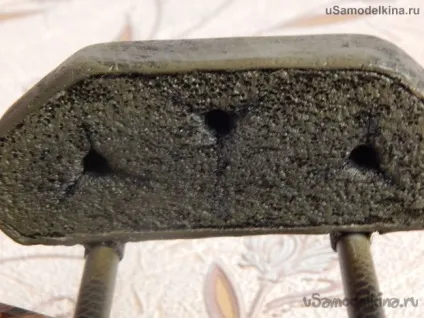

Для початку розмічаємо основу під наконечники і вставляємо по розмітки самі наконечники в пінку. Через 10-20 використань отвори під наконечники розносяться і будуть добре видні.
Потім "садимо" напрямні на епоксидку в основу, засверливают (місця позначені на фото) і ставимо заклепки. На протилежний кінець одягаємо держатель держаків, так що б трубки не виступали за площину утримувача. Докладаємо меблеві куточки, відзначаємо отвори, свердлимо і "садимо" куточки на заклепки.
Залишилося все заґрунтувати і пофарбувати.

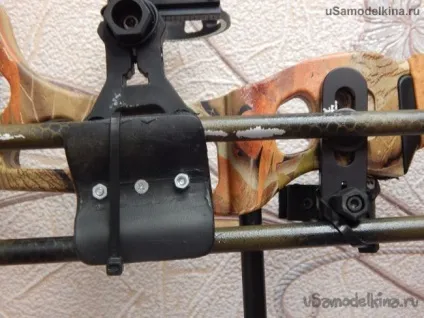

Як кріплення використовував 2 шматки пластика, один з яких попередньо зігнув над вогнем. Обидві детальки просверливаются в 3х місцях. Середній болт стягує пластинки між собою. Два крайніх притягують пластинки до прицілу (на фото показано більш зрозуміло). Одна з направляючих притягається до прицілу.
Варіантів кріплення може бути море. Можна взагалі не робити напрямні, а закріпити основу і утримувач на луці.

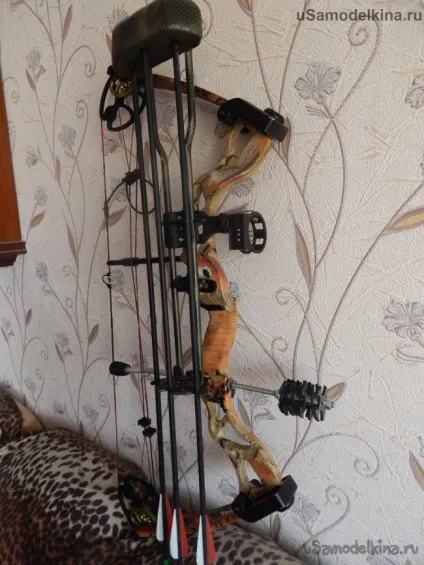

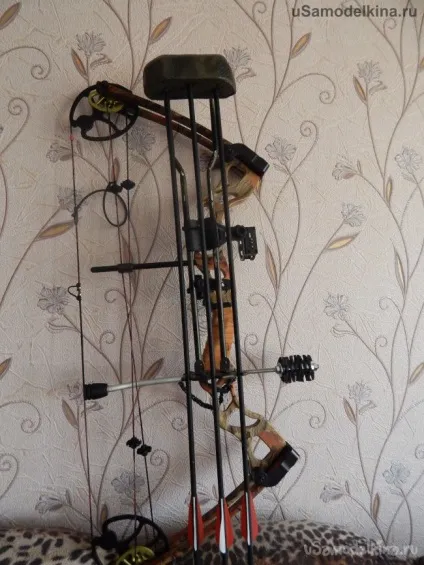

Усе! Ківер готовий! Ми вклалися в + -300р!
Прямих рук і влучних пострілів!
